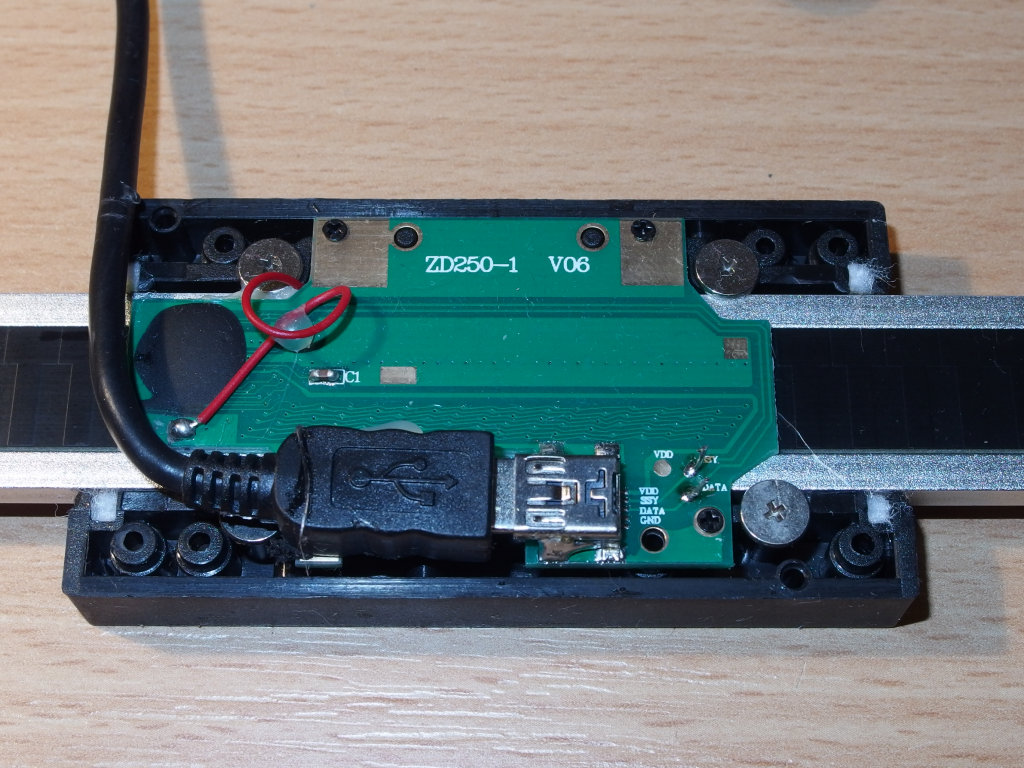

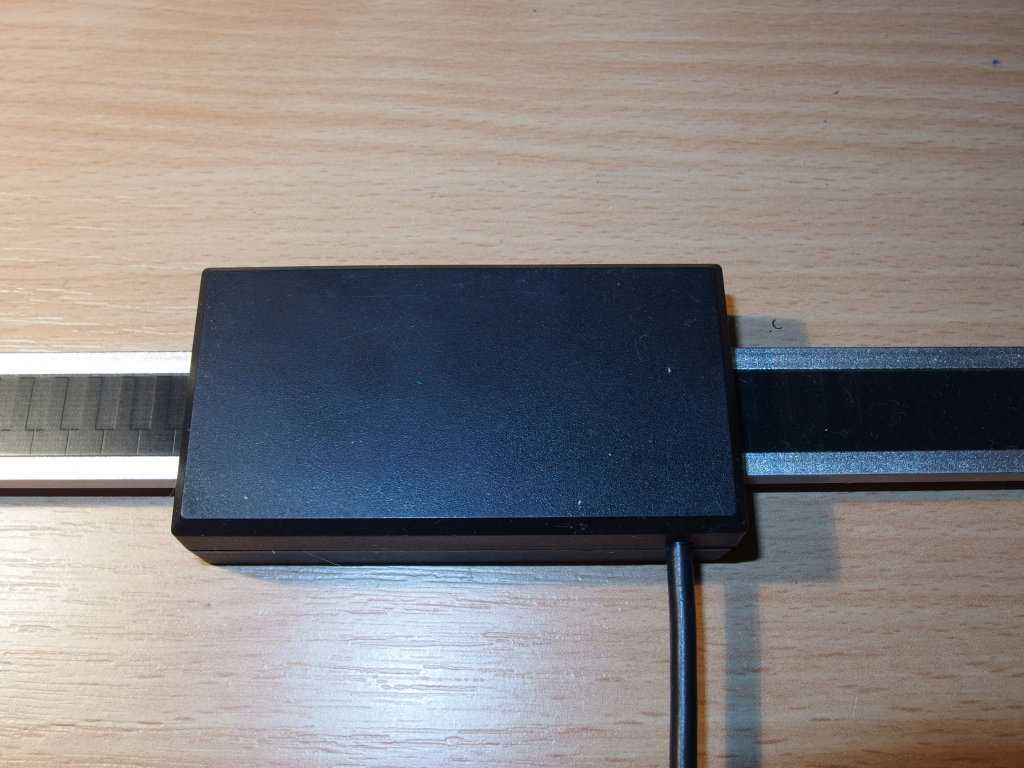

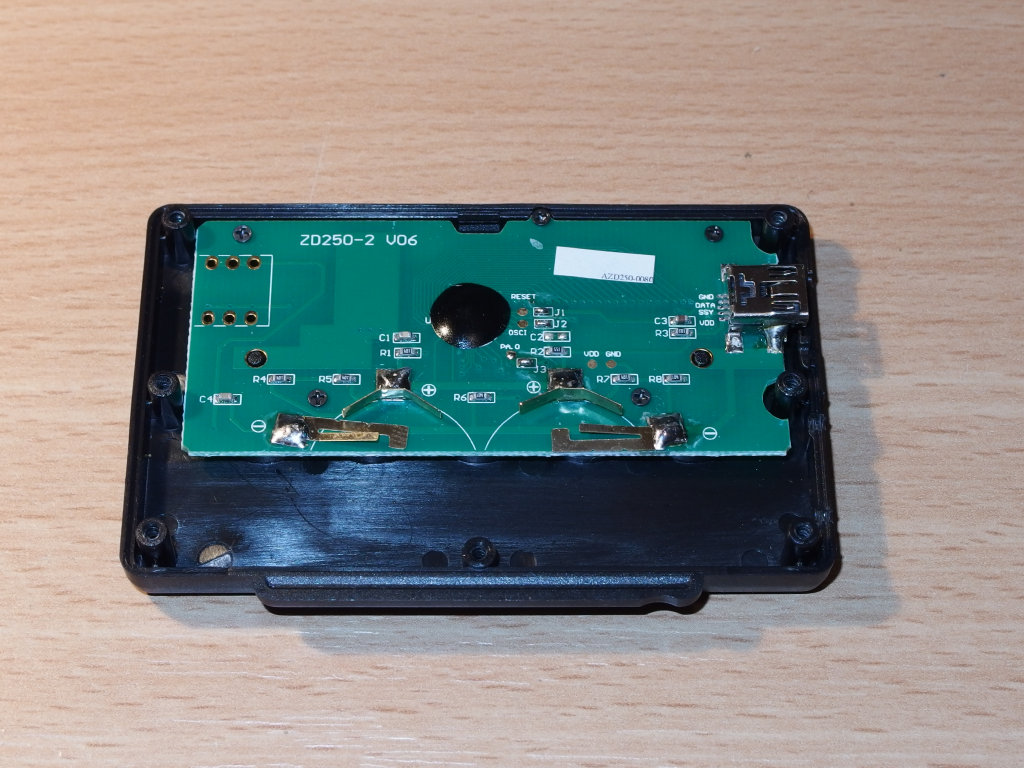

DRO-ZD250 - Kijelző ZD250-es mérőléchez

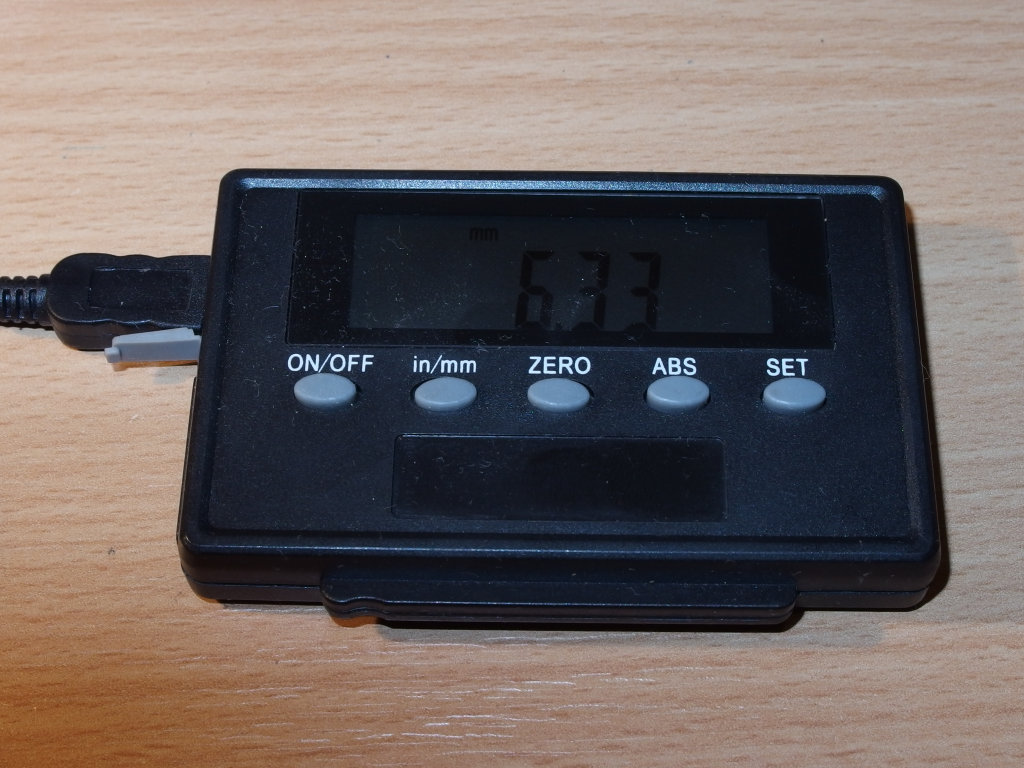

ZD250 mérőlécekhez hasznalható LED-es kijelző. Ebay-en vagy Aliexpress-en digital scale-re keresve a kép alapján beazonosítható melyikről is van szó.

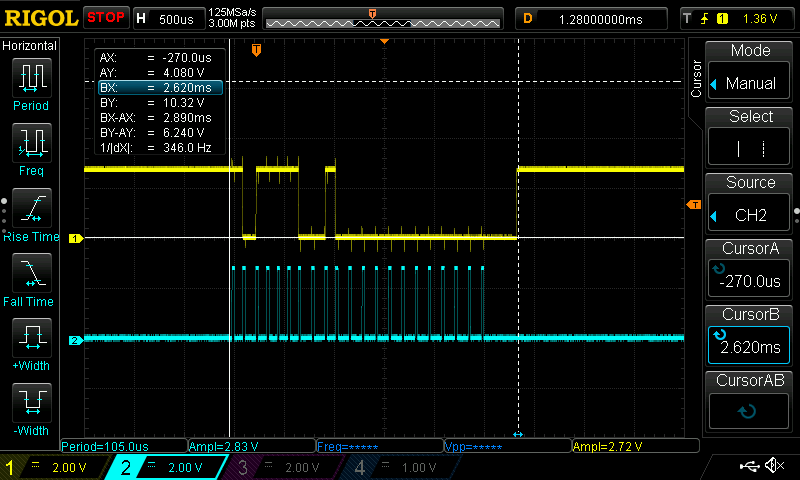

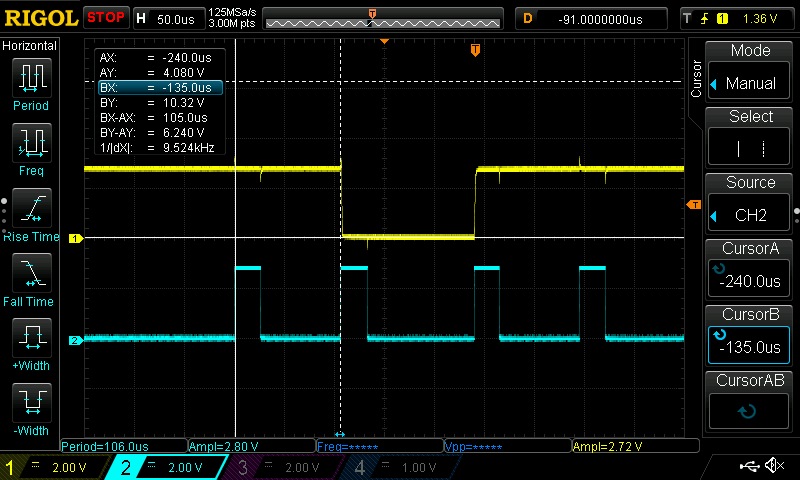

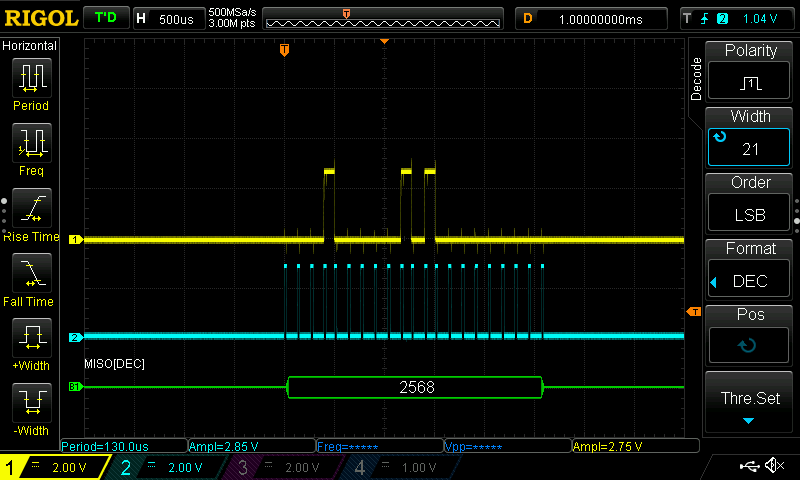

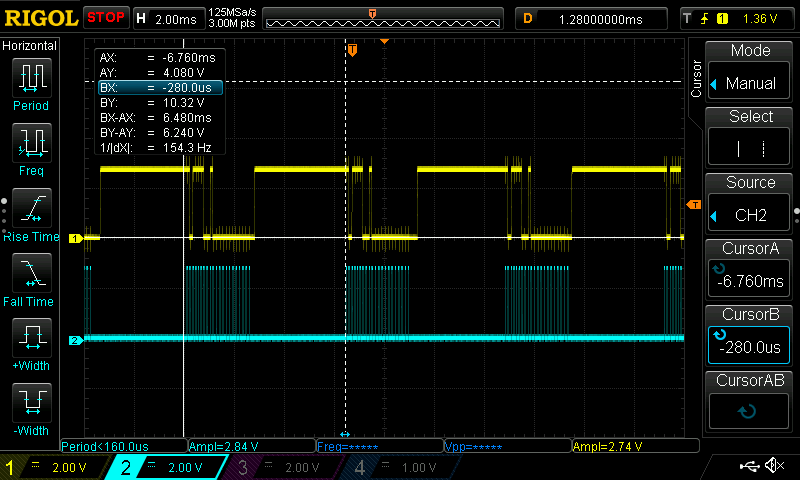

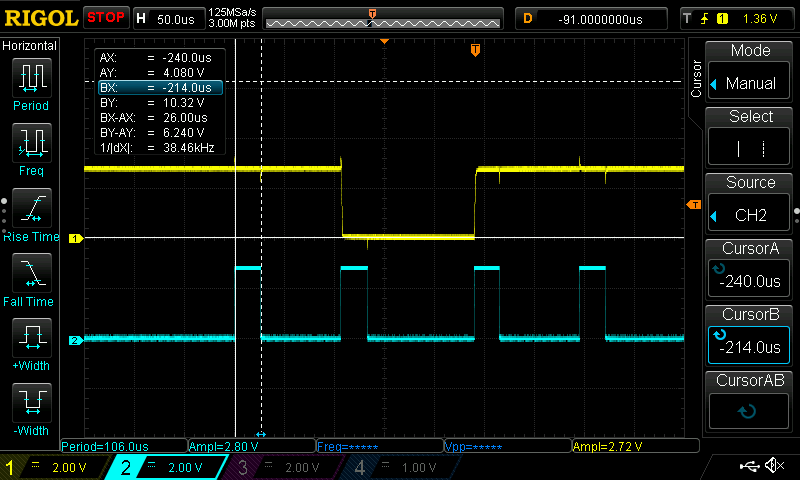

A ZD250 a 21 Bit Protocol-lal kommunikál, amelyről itt található bővebb leirás:
21 Bit Protocol

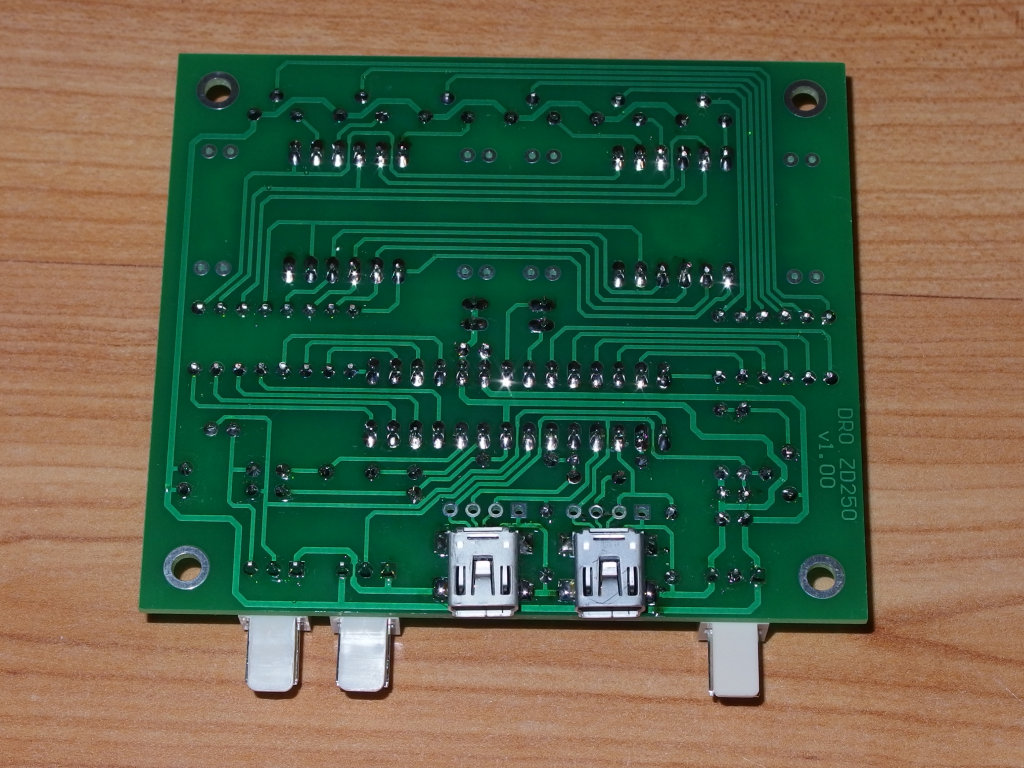

Az áramkörnek két bemenete van, így egyidejüleg 2 darab mérőléc csatlakoztatható hozzá az eredeti USB mini csatlakozóval.
A két mérőléc közötti átkapcsolás a MODE kapcsolóval történhet, de a DIP kapcsolósor
állásától függően a kijelzett érték nem csak a mérőléc által mutatott közvetlen
érték, hanem a két mérőléc összege is lehet, illetve lehetőség van az egyik
bemeneti érték duplájának a kijelzésére is (átmérő kijelzés).
Minden kijelzett érték milliméterben értendő.

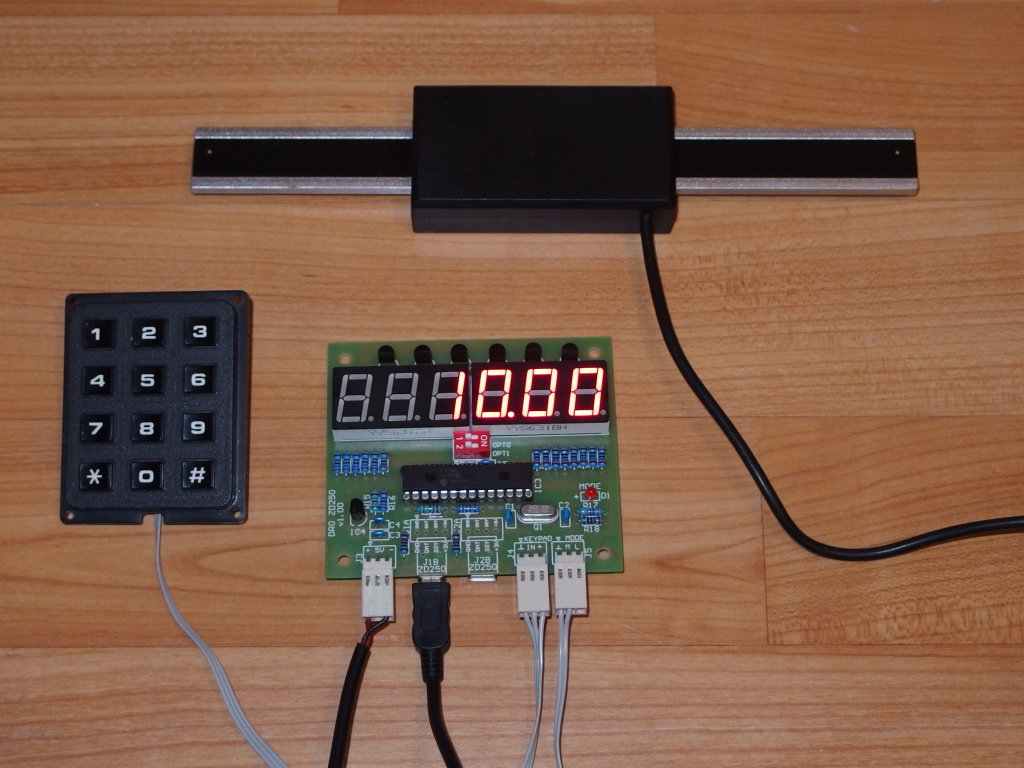

Az áramköröz csatlakoztatható a DRO_keypad billentyűzet, így a kijelzett értéket nem csak nullázni lehet, hanem megadott érték bevitele is lehetséges. Ha nem akarunk billentyűzetet használni, akkor a nullázó gombot a J3 +5V és KEYPAD közé kell bekötni és a GND és KEYPAD bemenet közé pedig 10kOhm lehúzó ellenállást kell beépíteni.
A J4-es csatlakozó GND és MODE lába közé bekötött kapcsolóval és a DIP kapcsolóval kiválaszható kijelzési módok:
| OPTION DIP kapcsoló 12 |
MODE kapcsoló KI |
MODE kapcsoló BE |
Leirás |
| KI-KI (00) | BEMENET1 | BEMENET2 | Normál mód (két független bemenet) |
| BE-KI (10) | BEMENET1 | BEMENET1 + BEMENET2 | Összeg mód (A két bemenet a hossz és a kézi szán. A kettő útmérő összege kerül kijelzésre) |
| KI-BE (01) | BEMENET1 | 2 * BEMENET1 | Átmérő mód 1 (1 bemenet sugár és átmérő kijelzés) |
| BE-BE (11) | BEMENET2 | 2 * BEMENET1 | Átmérő mód 2 (Két bemenet, egyiken normál másikon átmérő kijelzés) |

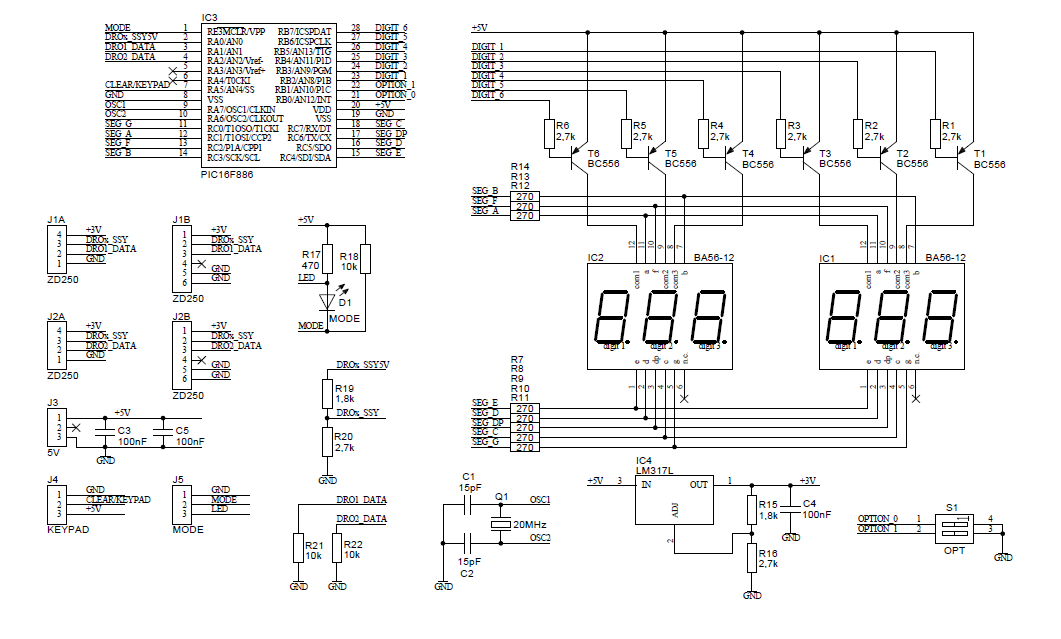

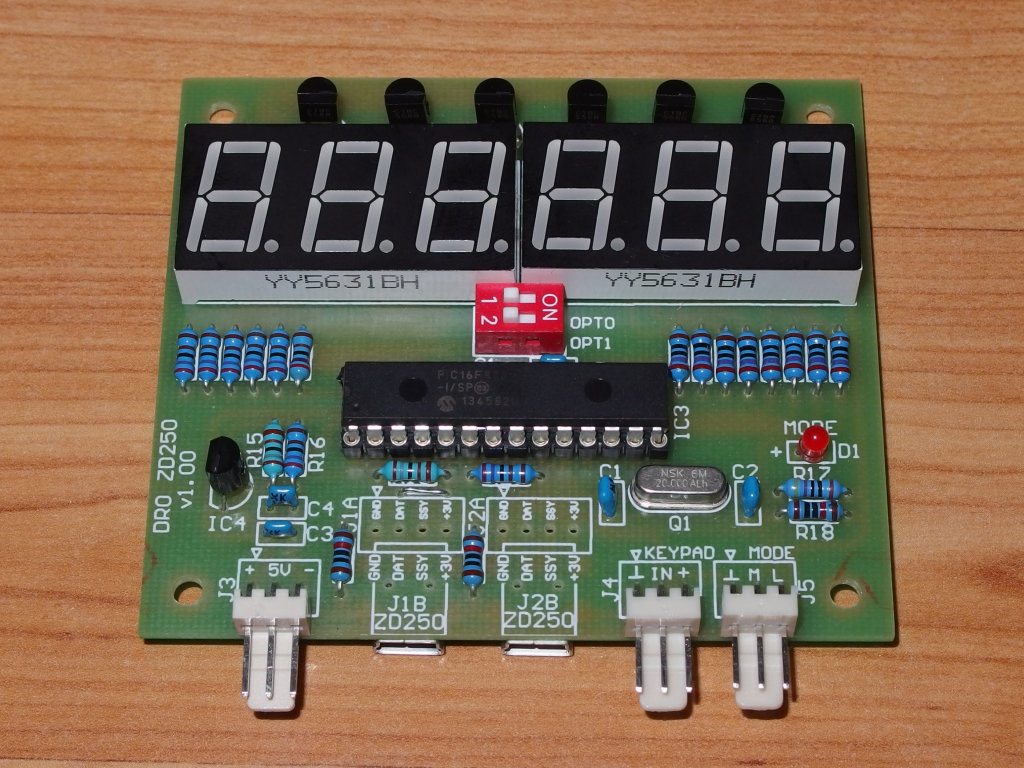

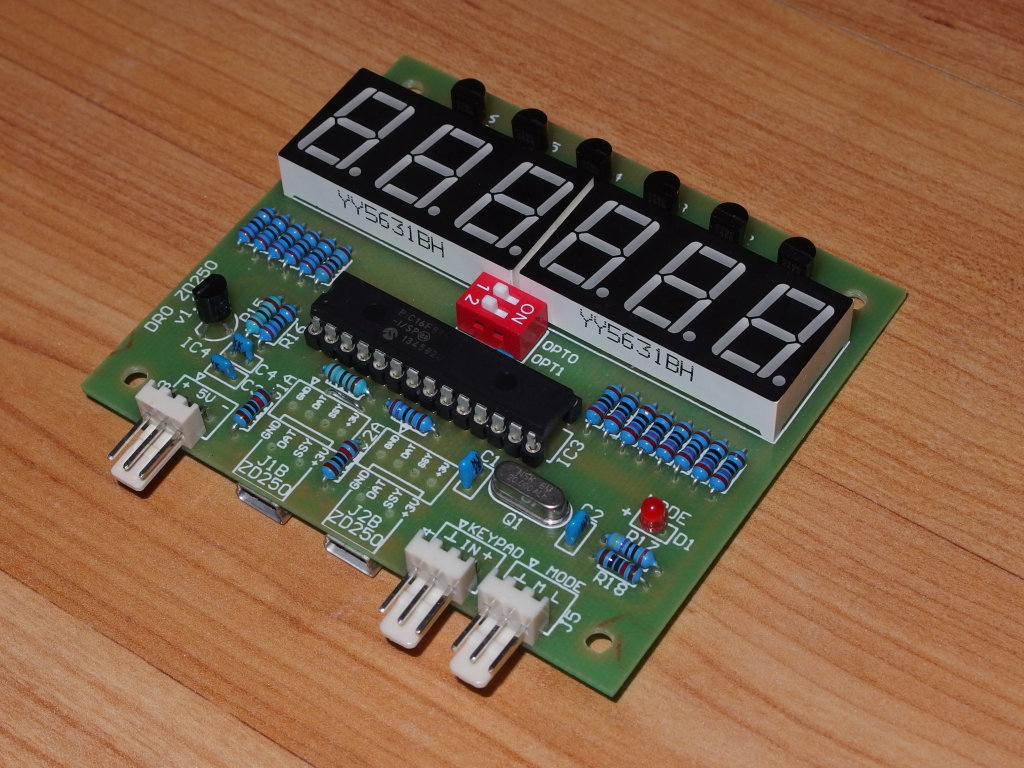

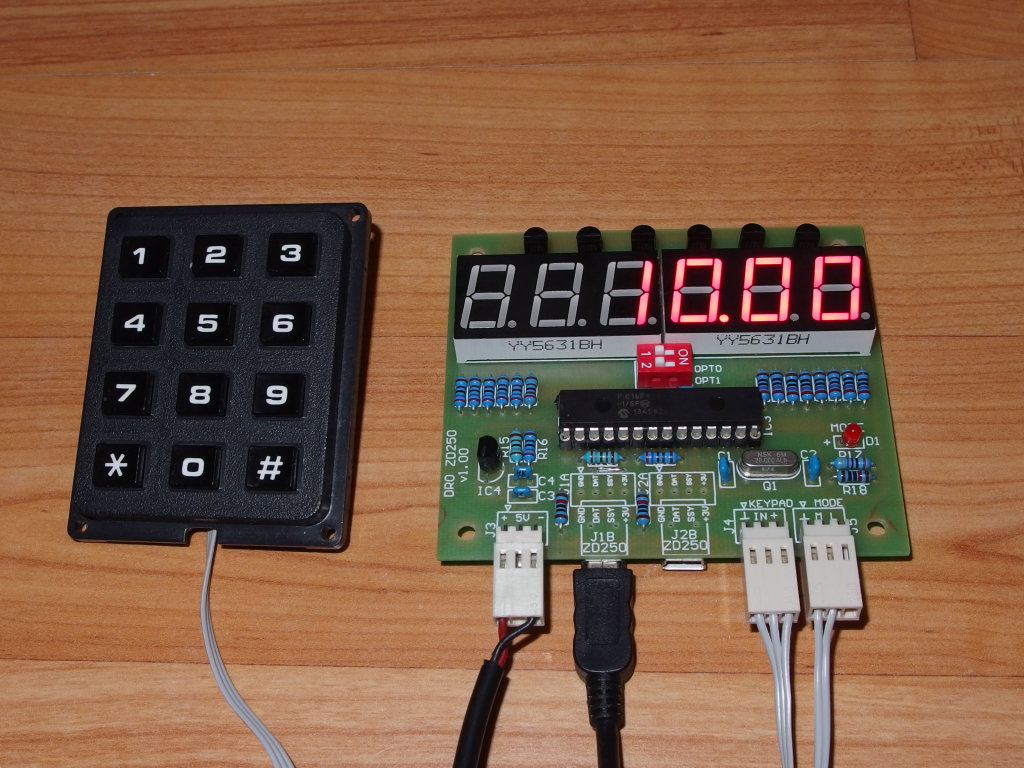

Az áramkör egy PIC16F886 mikrokontroller köré épül. A kontrollert használat
előtt fel kell programozni. A kijelzés 6 számjegyű 7 szegmenses LED kijelzőn
történik.
Az áramkör 5V-os tápfeszültségről működik és saját maga előállítja a mérőlécek
számára szükséges 3V-ot.
A program tartalmaz egy plusz kimenetete a PIC 5-ös lábán, ami nincs kivezetve a NYÁK-on.
Ha a kijelzett érék 0 vagy áthalad a nullán, akkor itt egy 250mS ideig tartó impulzus jelenik meg.
A doksik:

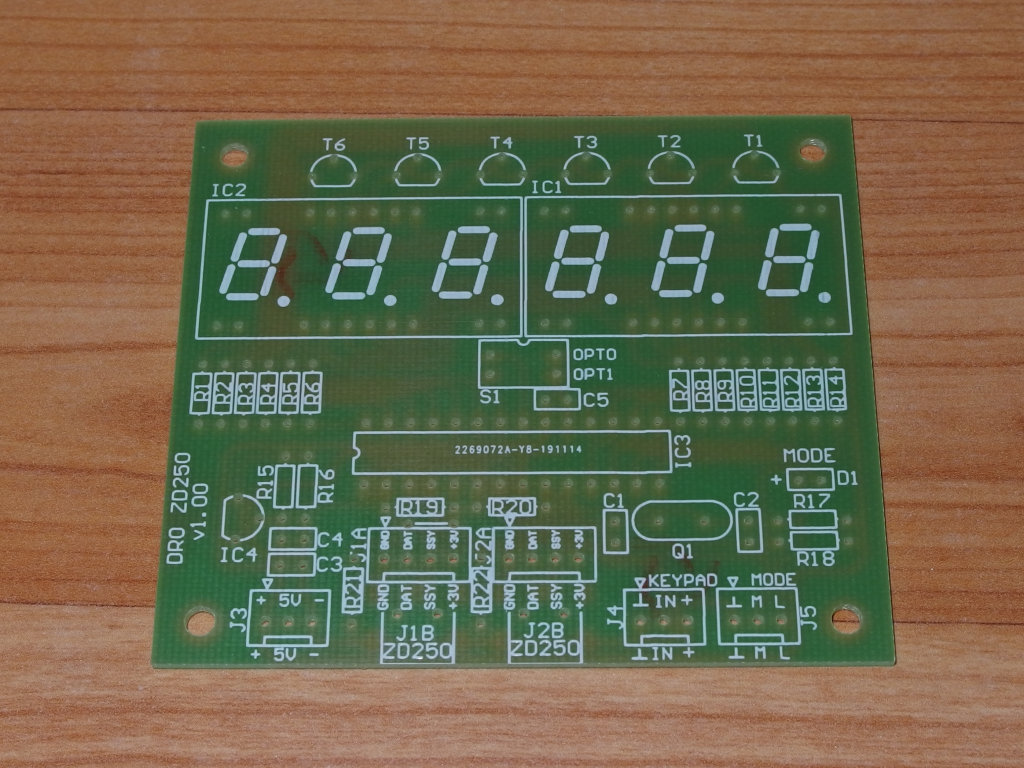

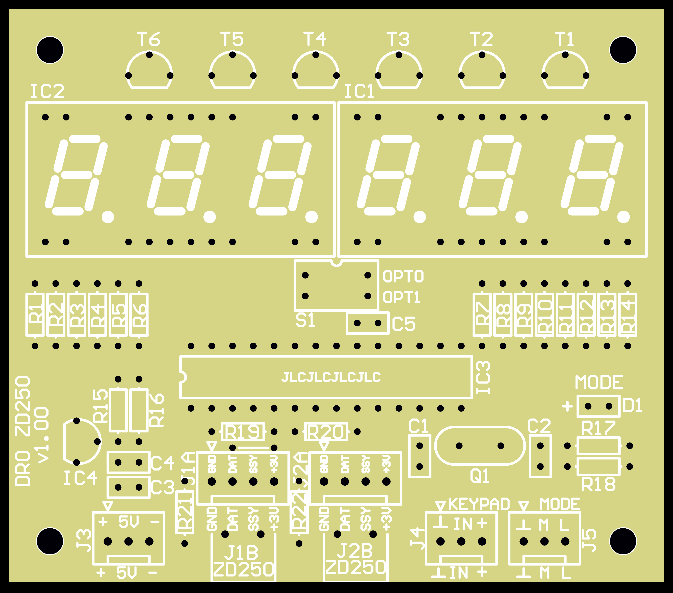

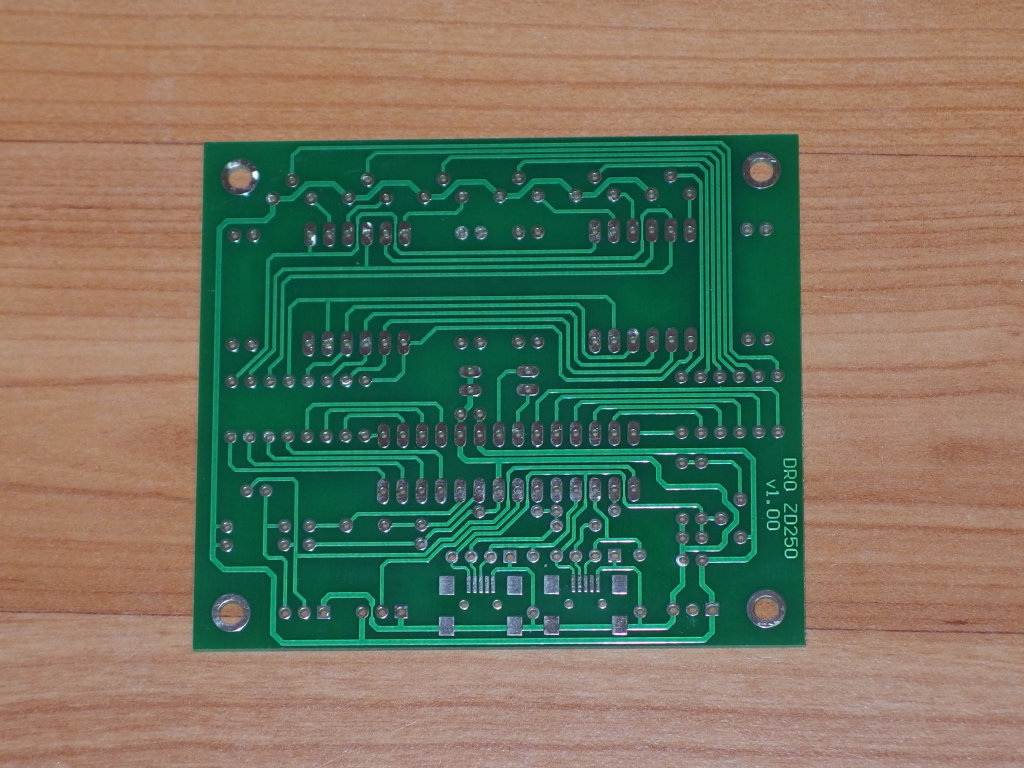

- A kijelző áramkőr kapcsolási és nyák rajza (pdf)
- Kapcsolási és nyák rajz protel formátumban (zip)

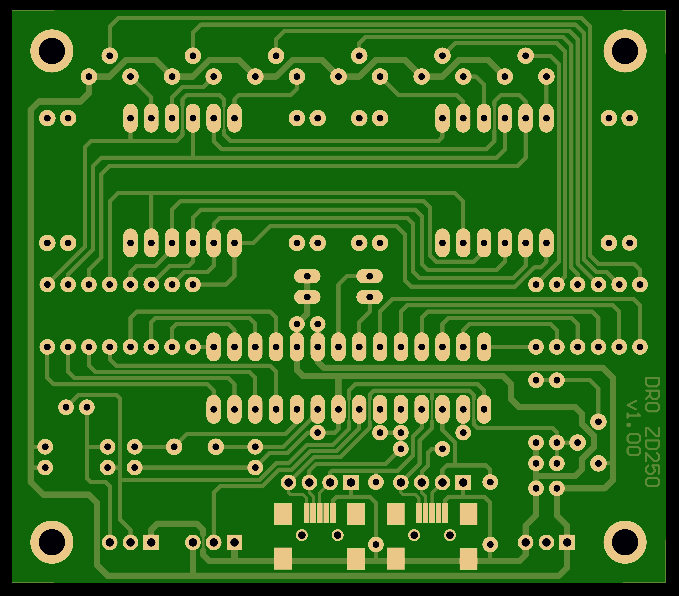

- NYÁK rajz gerber formátumban (zip)
- Kapcsolási png formátumban (png)
- A PIC16F886 programja + NYAK
Képek:
 |
 |
 |
 |
 |
 |
 |
|||
 |
 |
 |
 |
|
 |
 |
|||
 |
 |
 |
 |
 |
