Fordulatszám és frekvencia kijelző a frekvenciaváltókhoz


      Az alábbi áramkőr az oldalamon található frekvenciaváltók kiegészítésére szolgál, de más célokra is használható. A keszüléknek két funkciója van: 1. Hall (vagy más) szenzorral mérni a fordulatszámot illetve frekvenciát. 2. A frekvenciaváltó fordulatszámszabályozó potméterének állásából kiszámolni a motor aszinkron fordulatszámát, frekvenciáját, fordulatszámának százalékos arányát a névlegeshez képest.

A készüléken található DIP kapcsolósor segítségével beállíthatjuk, hogy mit szeretnénk kijelzetni. Kétféle lehetőséget válaszhatunk ki, (pl. mért frekvencia-mért fordulatszám) melyek közül a MODE kapcsolóval tudunk válaszani, hogy aktuálisan mi jelenjen meg a kijelzőn.

Az DIP kapcsolóval kiválaszható kijelzési módok


Leirás:

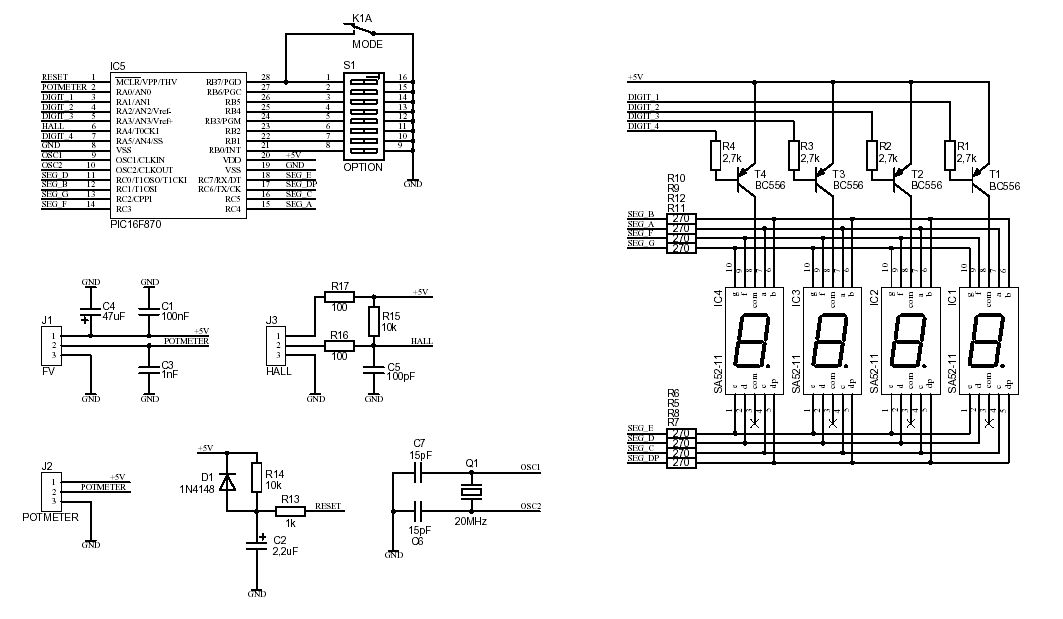

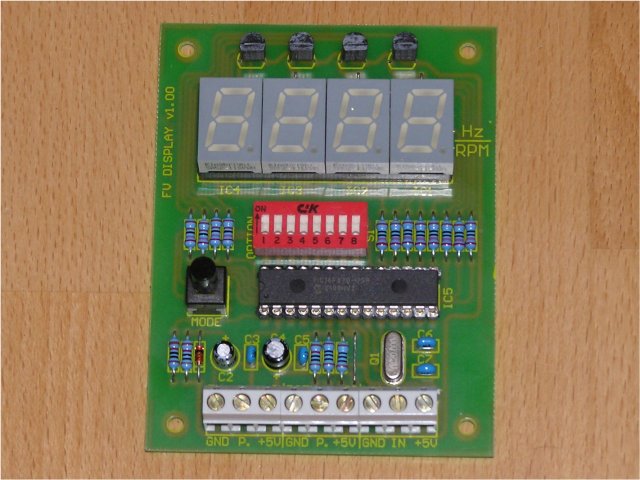

Az áramkör egy PIC16F870 mikrokontroller köré épül. A kontrollert használat előtt fel kell programozni. A kijelzés 4 számjegyű 7 szegmenses LED kijelzőn történik. A kijelzés módjának beállításához a OPTION DIP kapcsolósor, és a MODE nyomó kapcsoló szólgál.

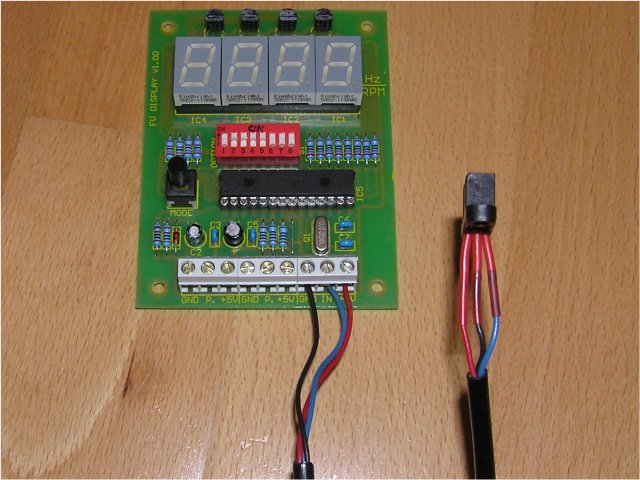

Az áramkőr a HALL bementre kapcsolt SR16 HALL sensor segítségével méri a fordulatszámot. Ez a szenzor tartalmazza a mágnest is, igy használatához egy ferromágneses tárcsa kell, ami arra tengelyre kell rögzíteni, aminek a fordulatszámát mérni szeretnénk. A tárcsán 1, 2, 4 vagy 8 bevágást kell készíteni, egyenletesen a kerület mentén. Igy a tengely forgásakor a tárcsa felváltva arnyékolja és nem árnzékolja az SR16-ba épített mágnest, igy az érzékelő kimenetén TTL szintű négyszögjel keletkezik. A fordulatszám mérése periódusidő mérésével történik. (SR16-ot a Lomex-ben lehet beszerezni.)

HALL szenzor helyett természetesen mas szenzor is alkalmazható, feltéve, ha az fordulatonkent 1, 2, 4 vagy 8 impulzust tud szolgáltatni. (pl. optikai)

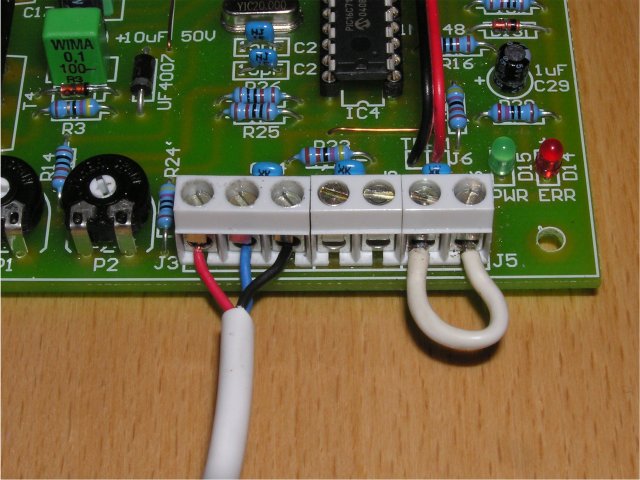

Az áramkört a frekvenciaváltóhoz a potméter 3 vezetékével csatlakoztatjuk. (FV sorkapocs) A potmétert pedig a kijelző áramkör POTM csatlakozójára kötjük. A kijelző áramkör igy a FV áramkörtől kap tápfeszültséget, és tudja mérni a potméter állapotát a PIC-be épített A/D átalakító segítségével. A potméter állásából pedig fordulatszámot, frekvenciát és százalékos kijelzést tud számolni.

Ha a frekvenciaváltótol függetlenül szeretnénk használni az áramkört fordulatszám mérési célra, akkor a FV sorkapcson keresztül adjunk neki tápfeszültséget, és a HALL szenzort használjuk érzékelőnek. Mást nem kell bekötni, csak állítsuk be megfelelően a DIP kapcsolókat.

Kijelzés:

Fordulatszám kijelzése 4 számjegyen tizedespont nélkül történik. (0 ... 9999)
A frekvencia kijelzése 3 egész és egy tizedes kijelzésével történik. (0.0 ... 999.9)
A százalékos kijelzés 3 számjegyen történik, a végén tizedesponttal: (0. ... 150.)



A doksik:

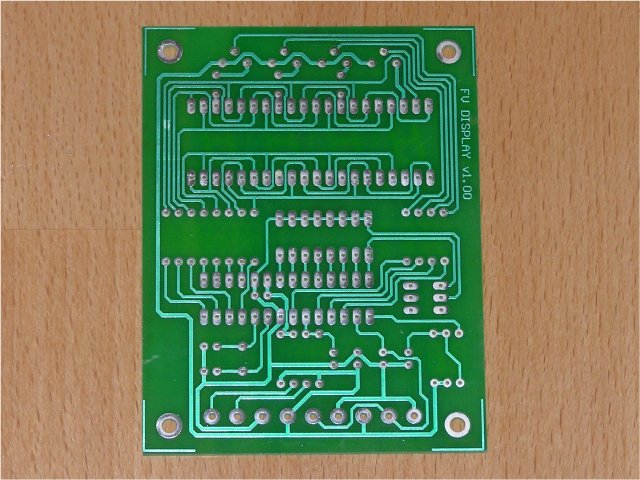

Képek:






Ird meg kérdésed vagy véleményed:
