Atari/Commodore joystick adapter PC-hez

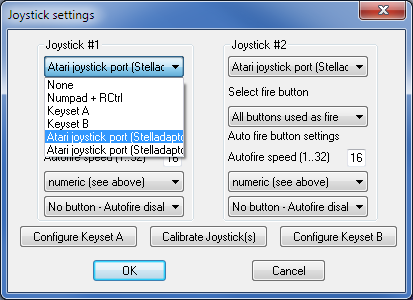

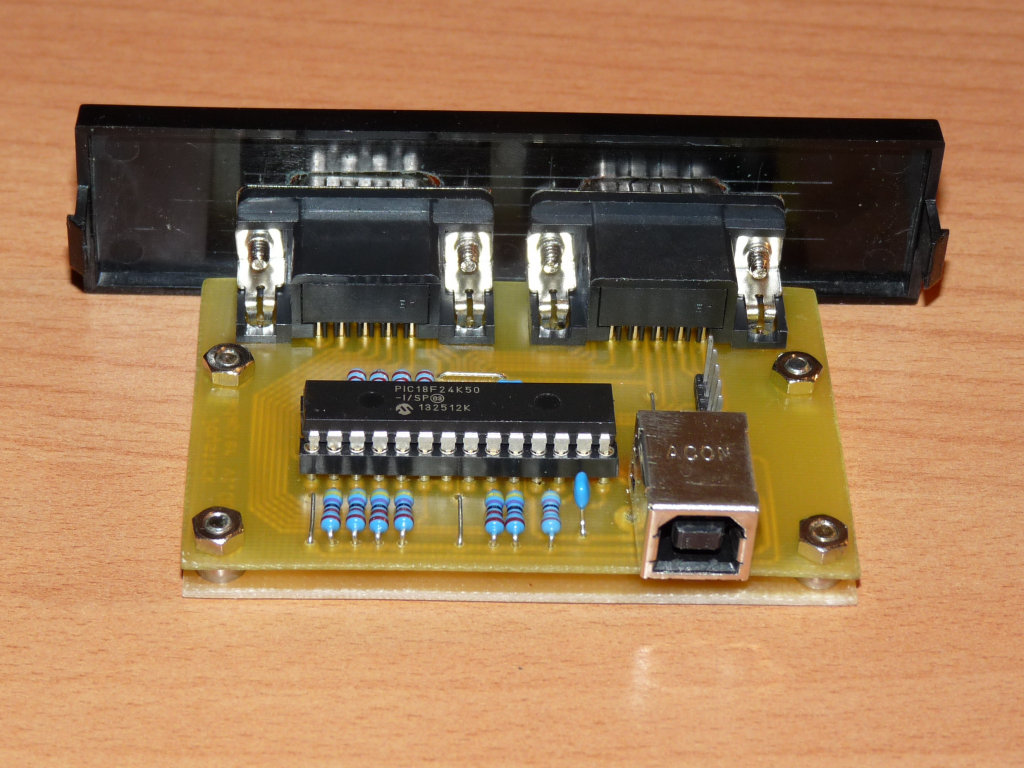

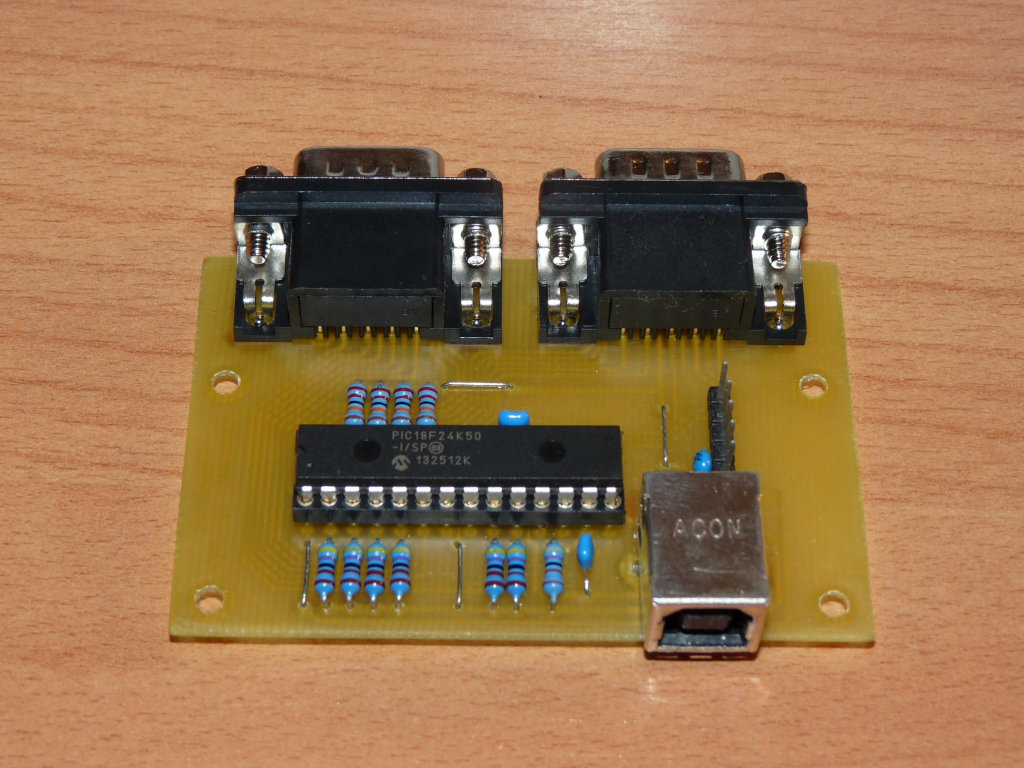

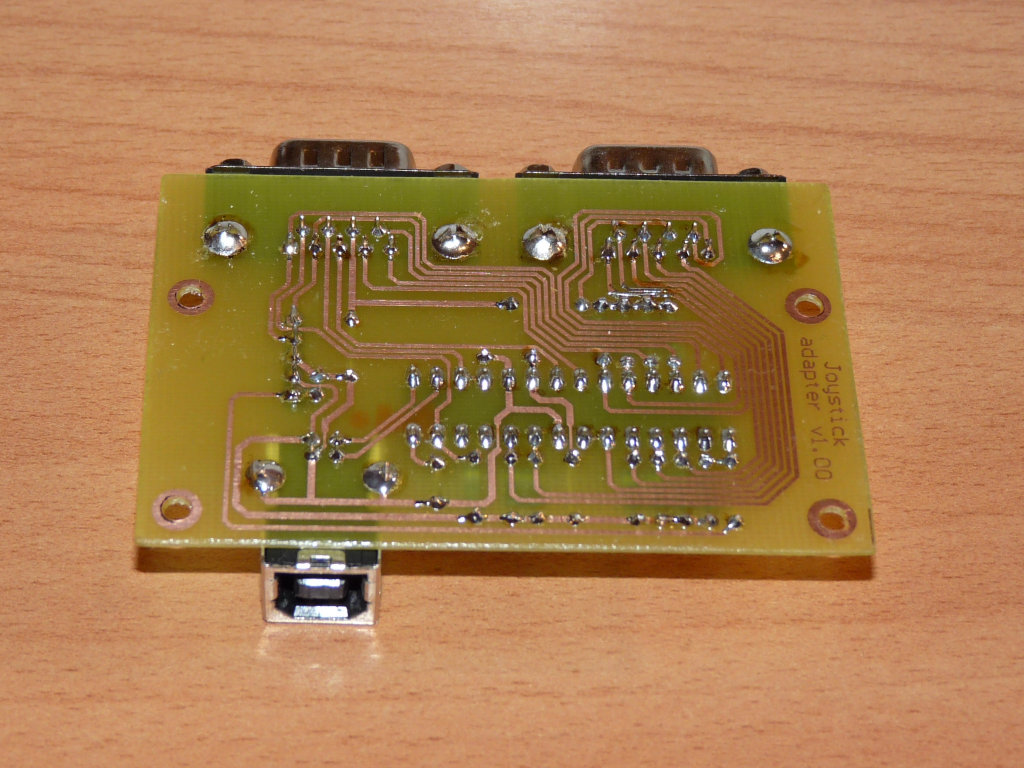

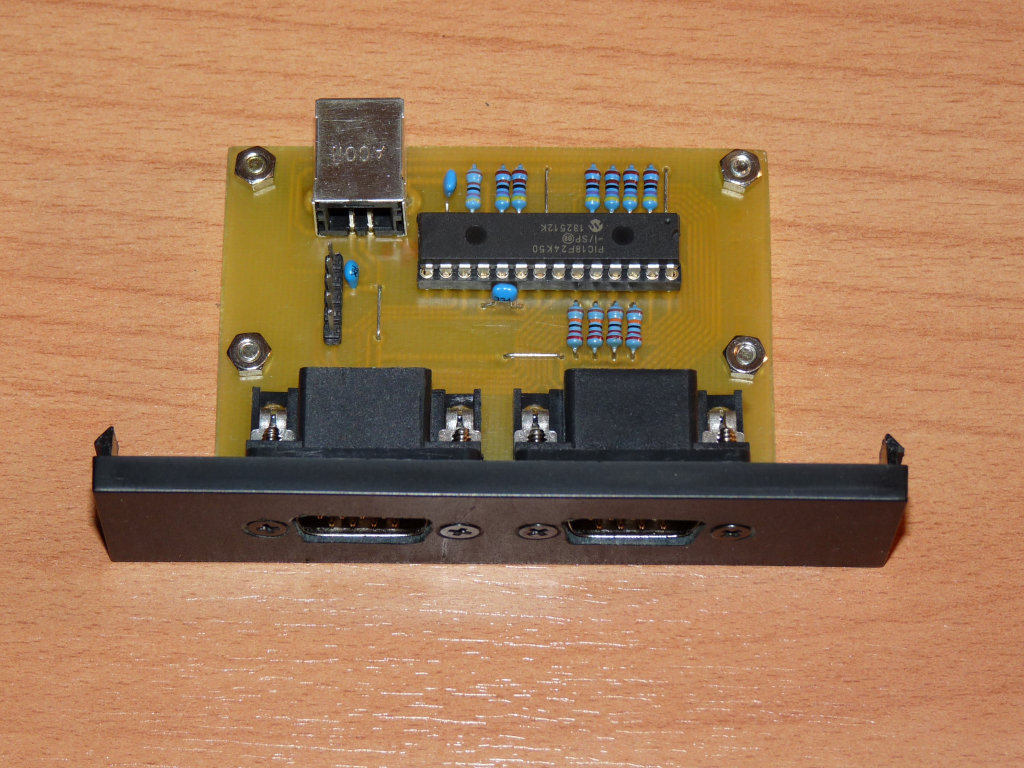

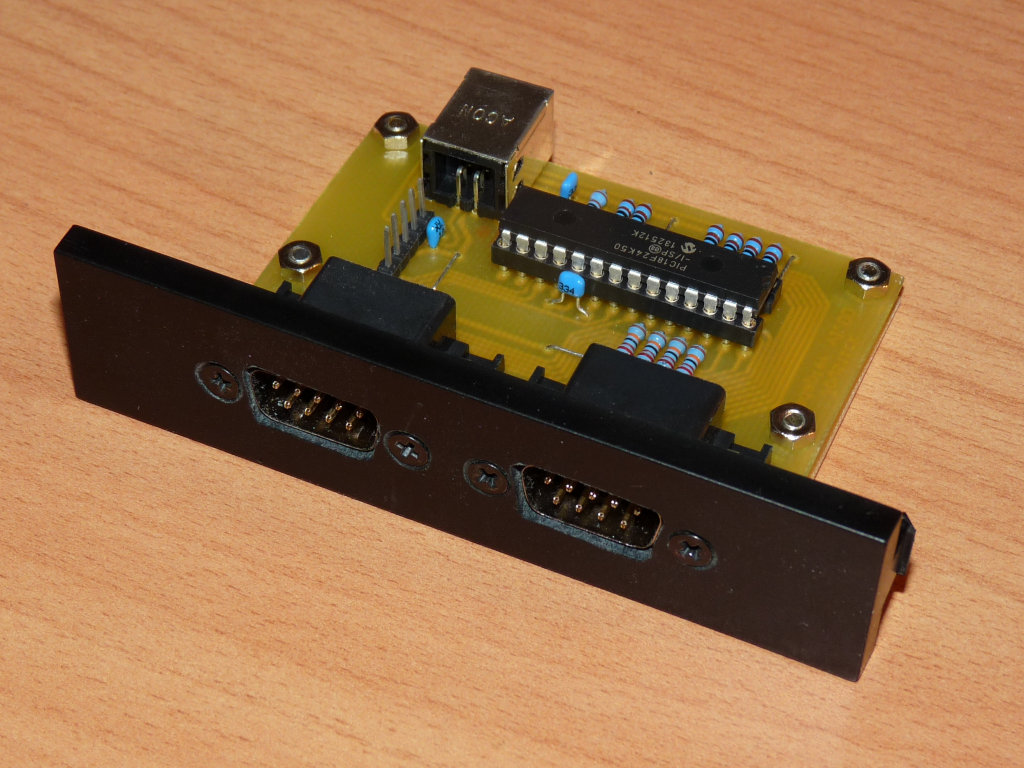

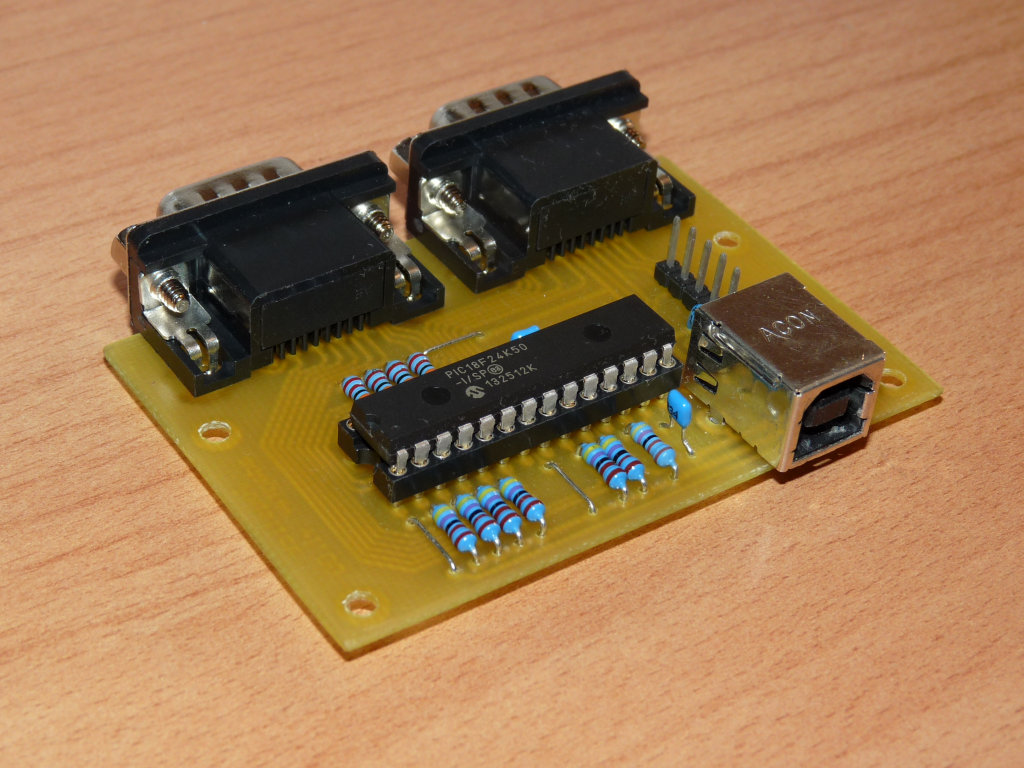

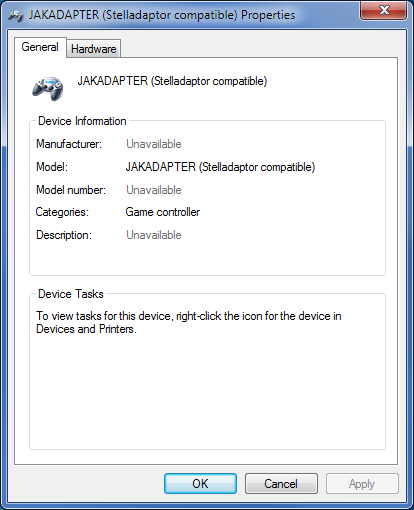

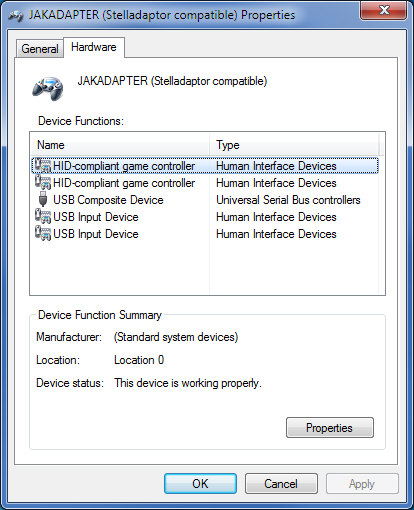

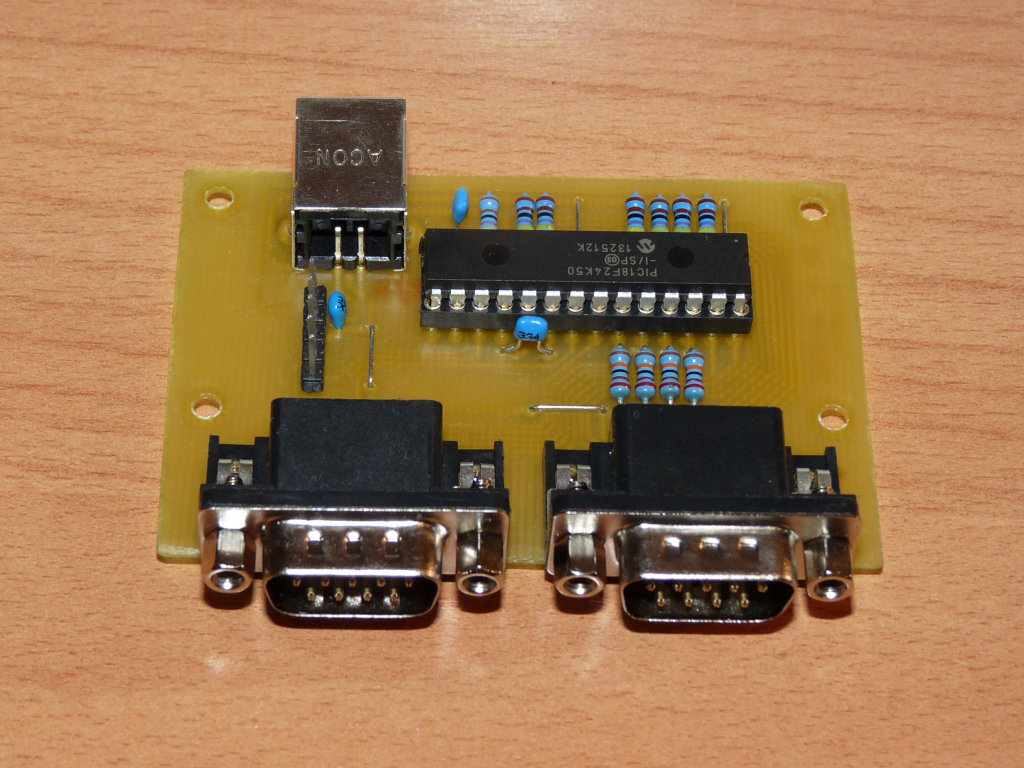

    Az alábbi áramkőr a JAKADAPTER Atari joystick adapter utánépített változata. A különbség csak a NYÁK-ban van. Készítettem hozzá egy 1 oldalas tervet, amit a képek tanulsága szerint otthon kivitelezhető technológiával megvalósítható. Az általam készített példány toner transzferrel készült (laminátor). Az adapter segítségével 2 Atari/Commodore kompatibilis digitális joystick-et vagy paddle-t vagy Sega Megadrive gamepad-et lehet illeszteni a PC-hez, és használni pédául a Vice emulátorból (lásd utolsó kép). Szabványos HID device, így plusz driver telepítés nélkül használható windows, linux vagy MAC alól is. Minden érdem az adapter eledeti készítőjét illeti.

A doksik:

• Az áramkőr kapcsolási és nyák rajza (pdf)
• Az áramkőr kapcsolási és nyák rajza protel formátumban (zip)
• Az áramkőr nyák rajza gerber formátumban (zip)
• Firmware az eredeti oldalról v1.3 (zip)

Képek:
