Photoduino nano kamera vezérlő

    A Photoduino egy nyílt forráskódú fényképezőgép vezérlő amelyet egy Arduino működtet. Az eredeti dokumentáció angolul megtalálható az alábbi weboldalon: http://photoduino.com

A készülék forráskódja és eredeti kapcsolási rajza és panelterve a GitHub oldalán: https://github.com/kalanda/photoduino

Én az alábbi módosításokat tettem az eredeti készüléken: (A Photoduino Shield 3.0 kapcsolását alapul véve)

• Teljes magyarítás (Arduino firmware és a mellékelt kézikönyv)

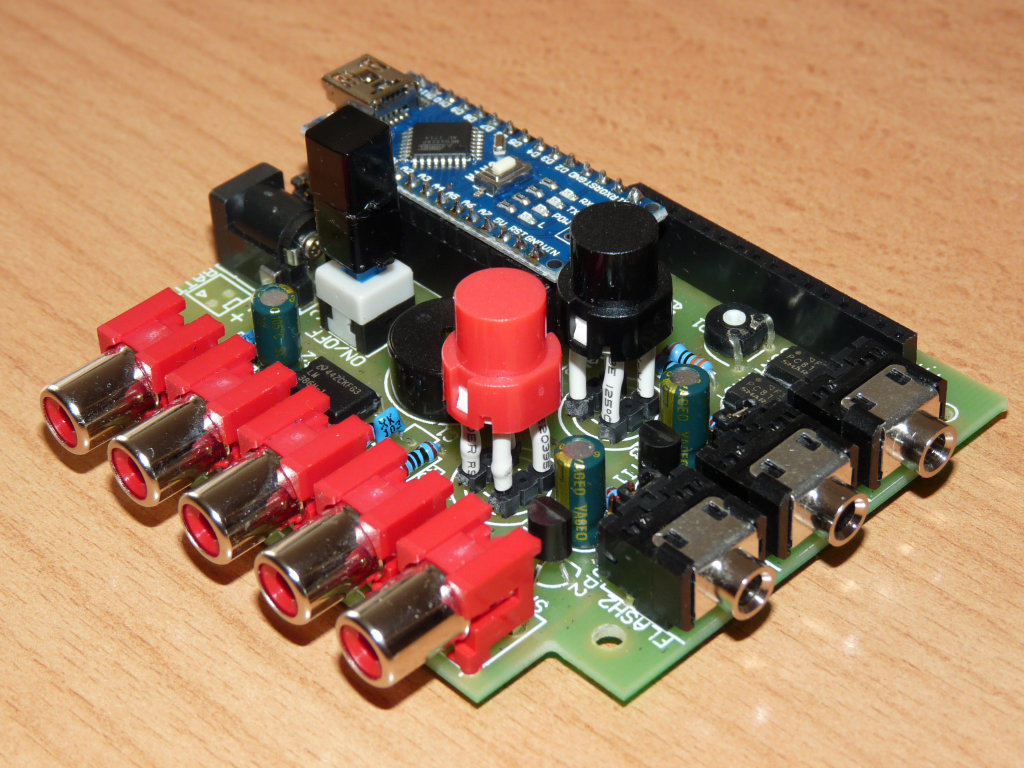

• Arduino Nano használata az Uno helyett

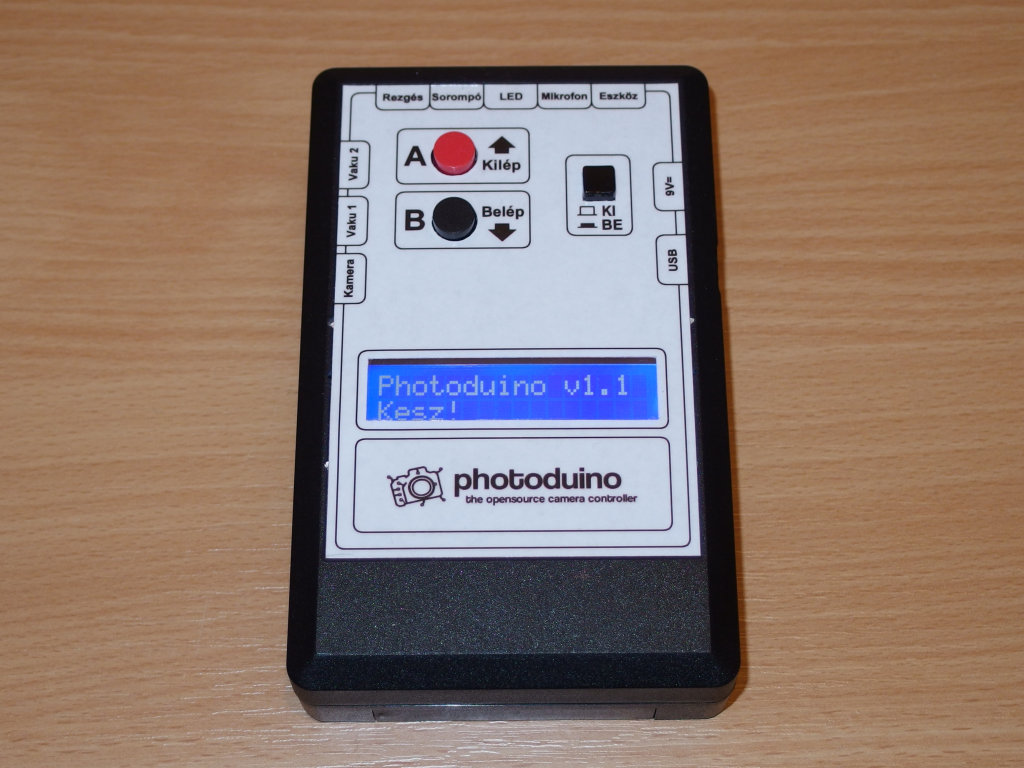

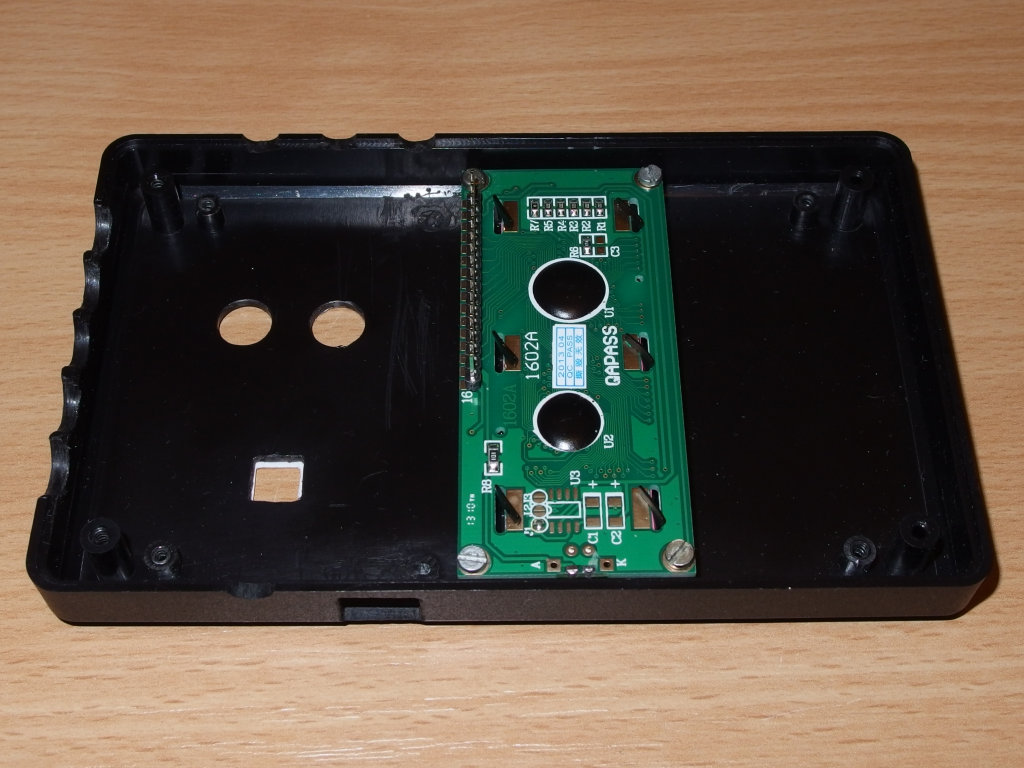

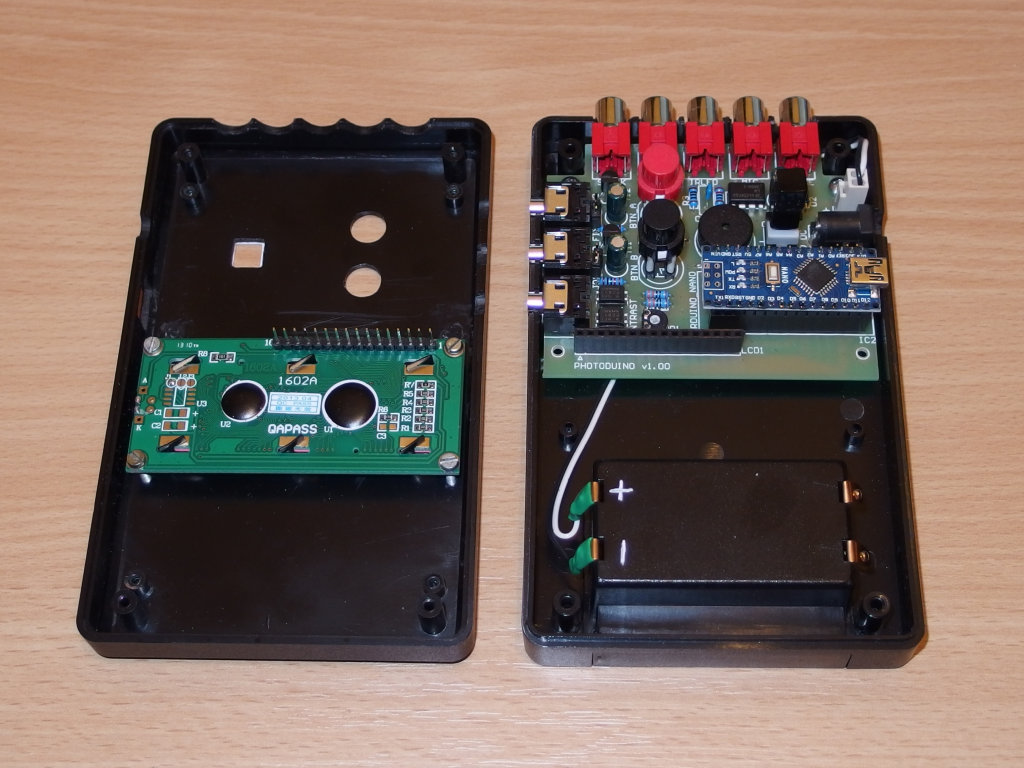

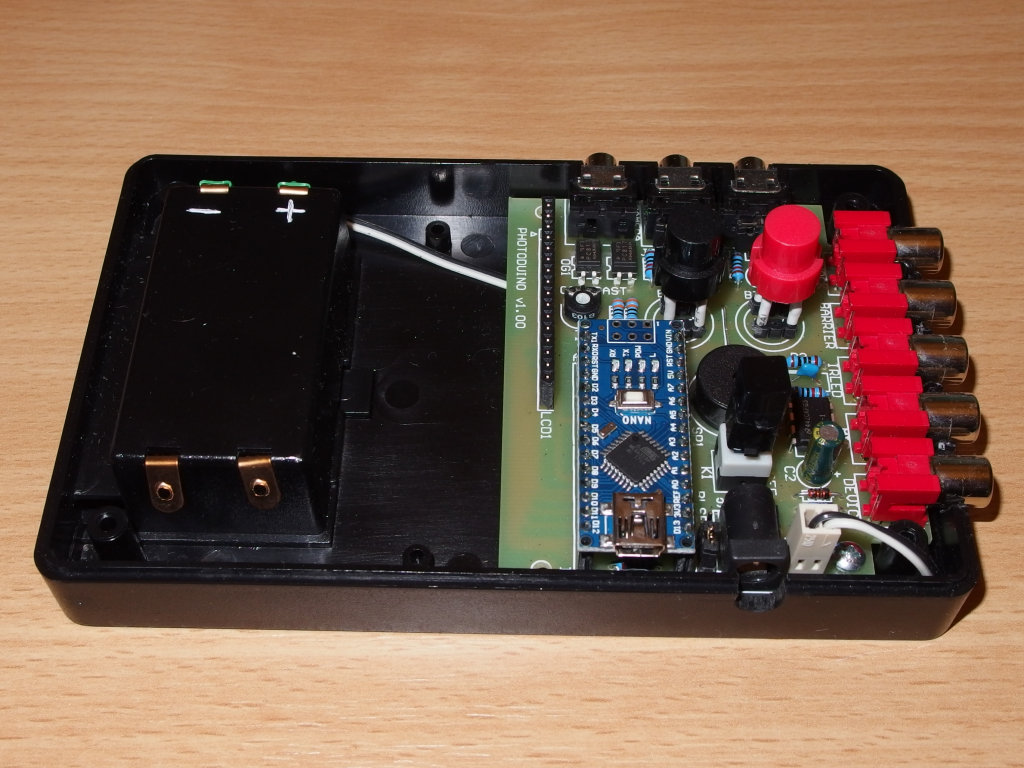

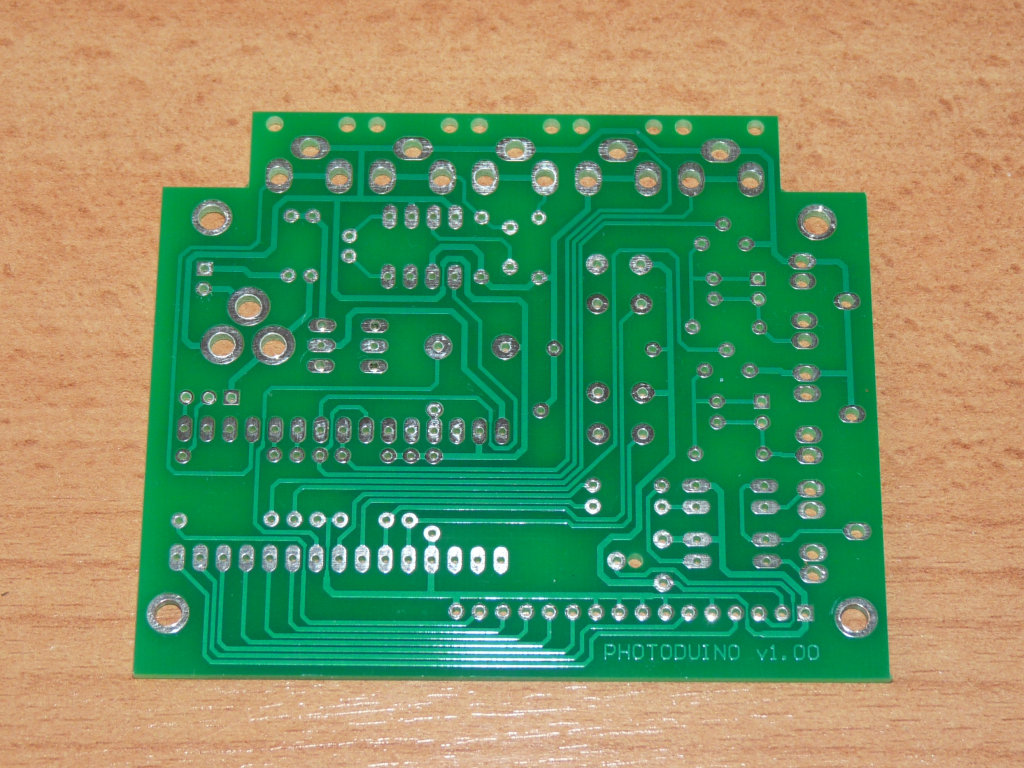

• Új egyoldalas panelterv ami pontosan illeszkedik a PA58B (Lomex 47-02-08) illetve SUPERTRONIC PP80N (TME) műszerdobozba.
• Apró módosítások a kapcsolási rajzon a telepes és adapterről történő működtetés miatt

A készülék további részletes leirása a mellékelt pdf kézikönyvben található.

A doksik:

• Photoduino nano magyar kézikönyv (pdf)
• Az áramkőr kapcsolási és nyák rajza és dobozolása (pdf)
• Az áramkőr kapcsolási és nyák rajza protel formátumban (zip)
• Az áramkőr nyák rajza gerber formátumban (zip)
• Előlap terv magyar (pdf)
• Előlap terv magyar és angol Front designer file (zip)
• Arduino Firmware magyar nyelvű forrás kód v1.00 (zip)

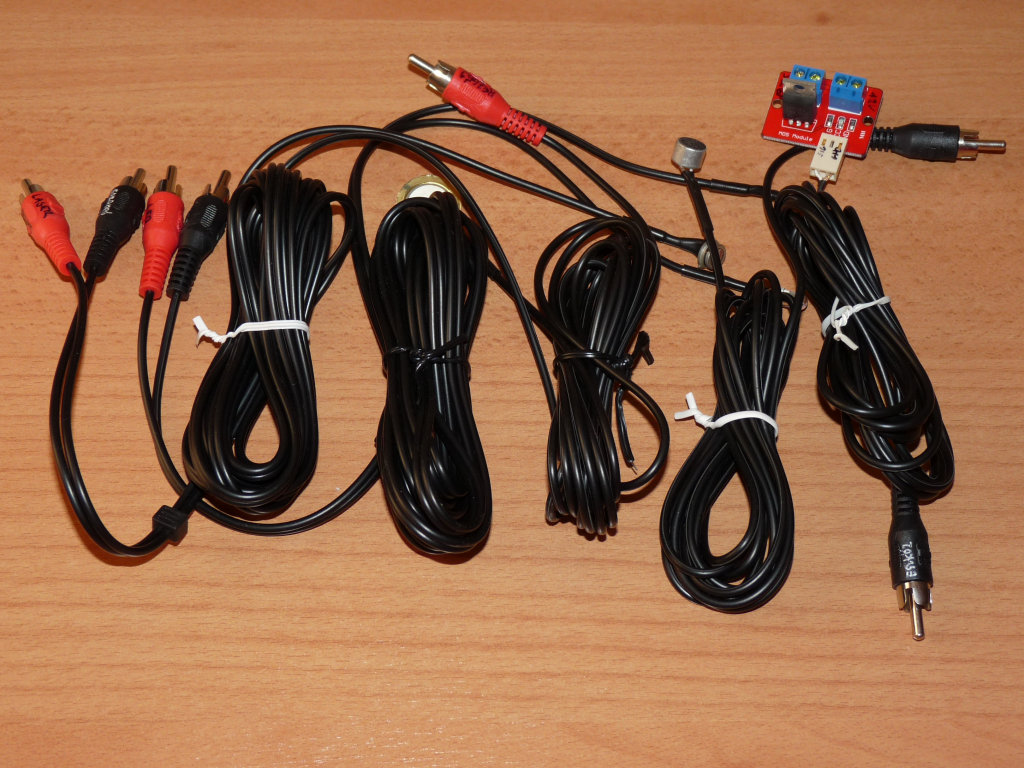

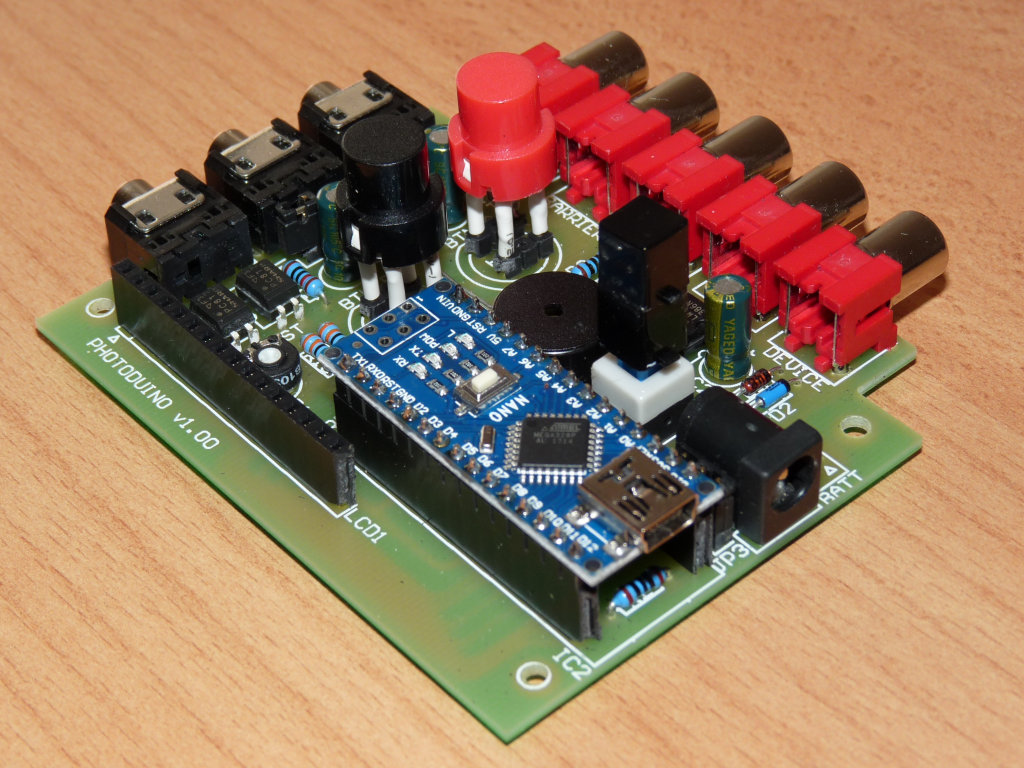

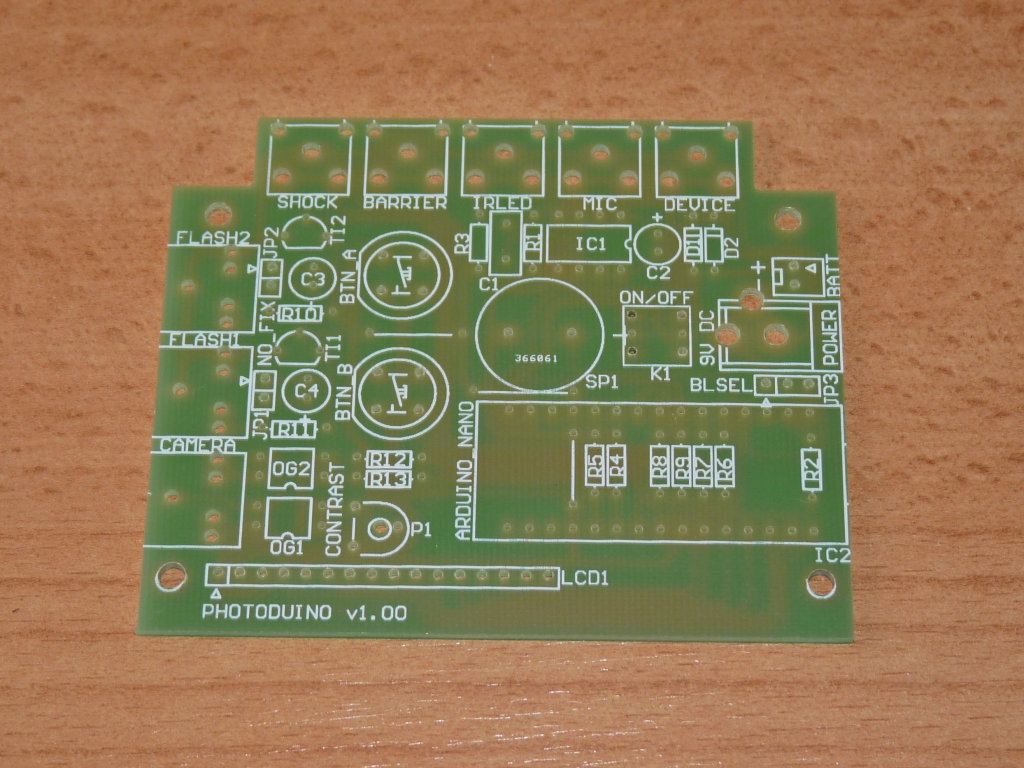

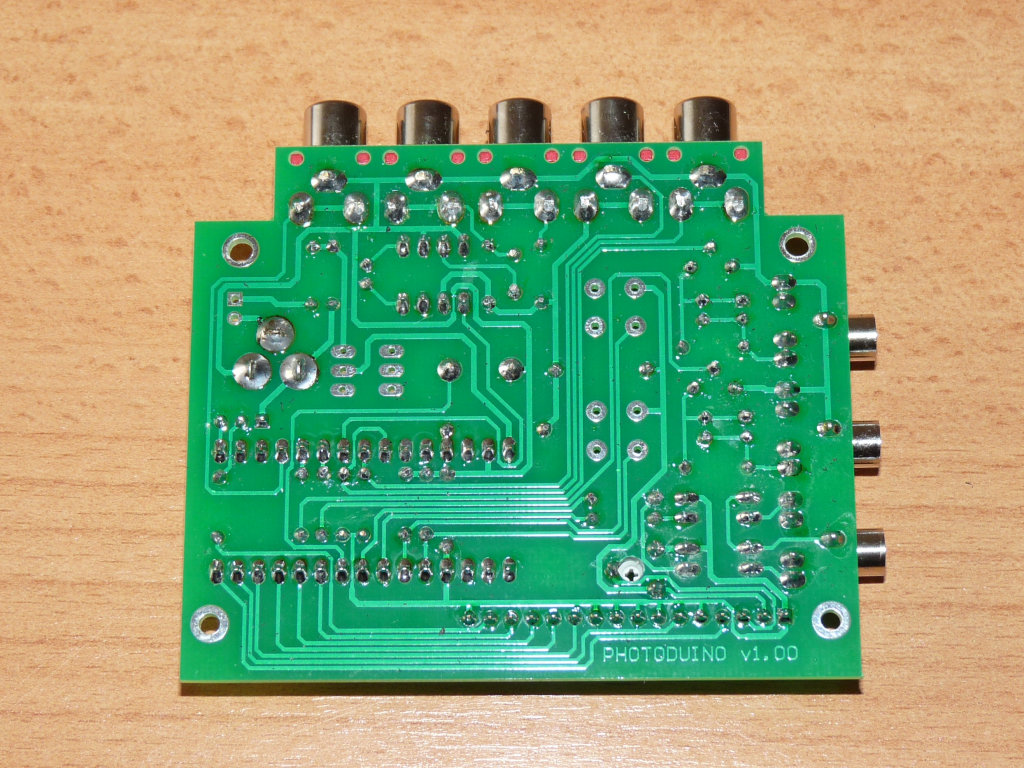

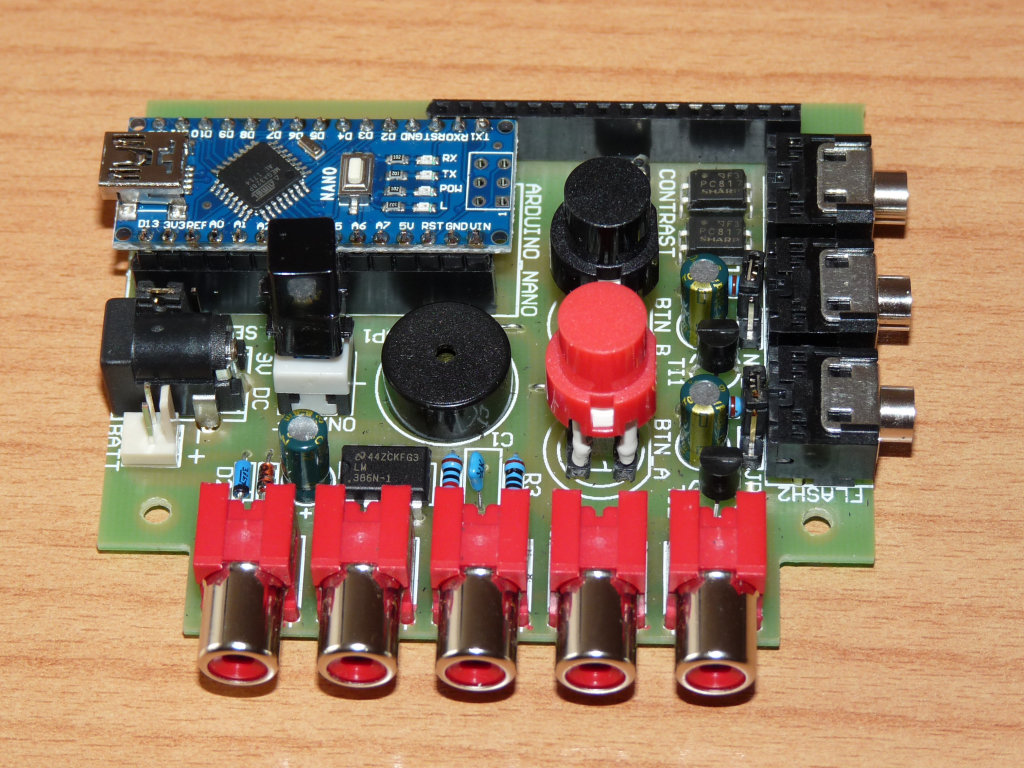

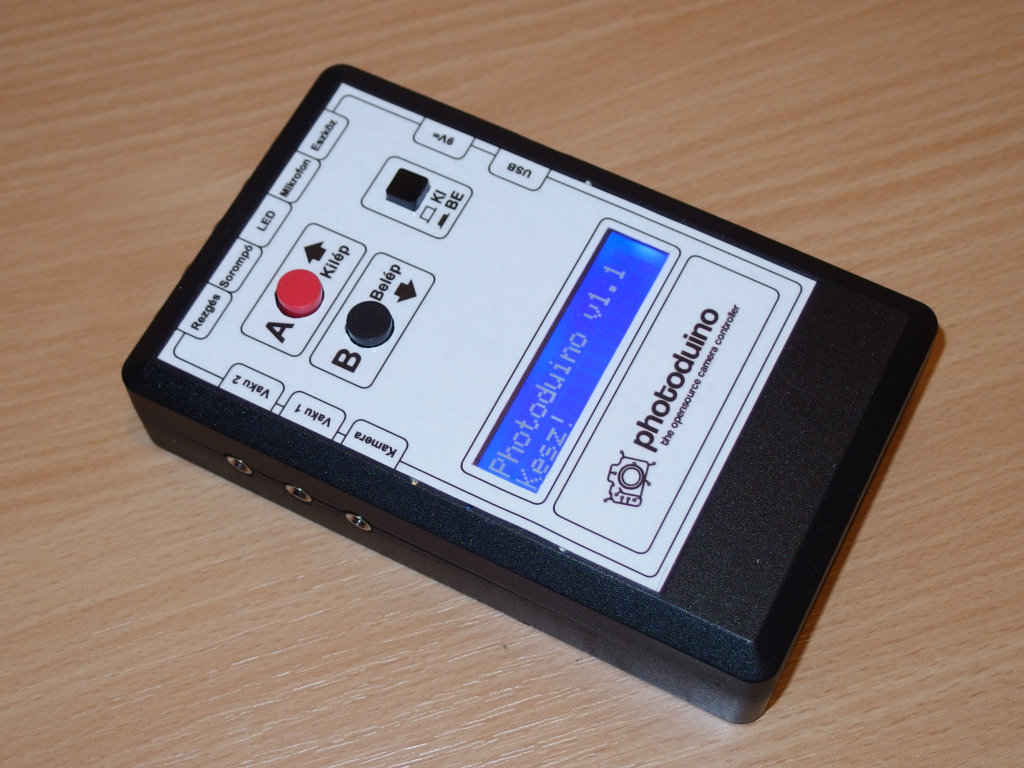

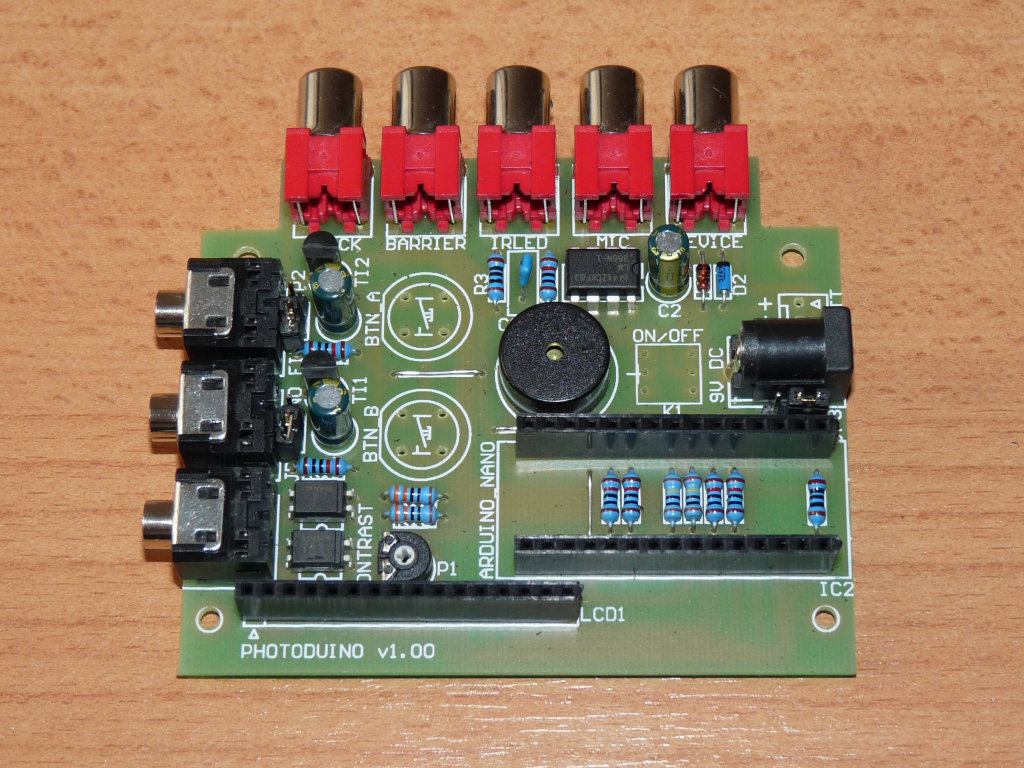

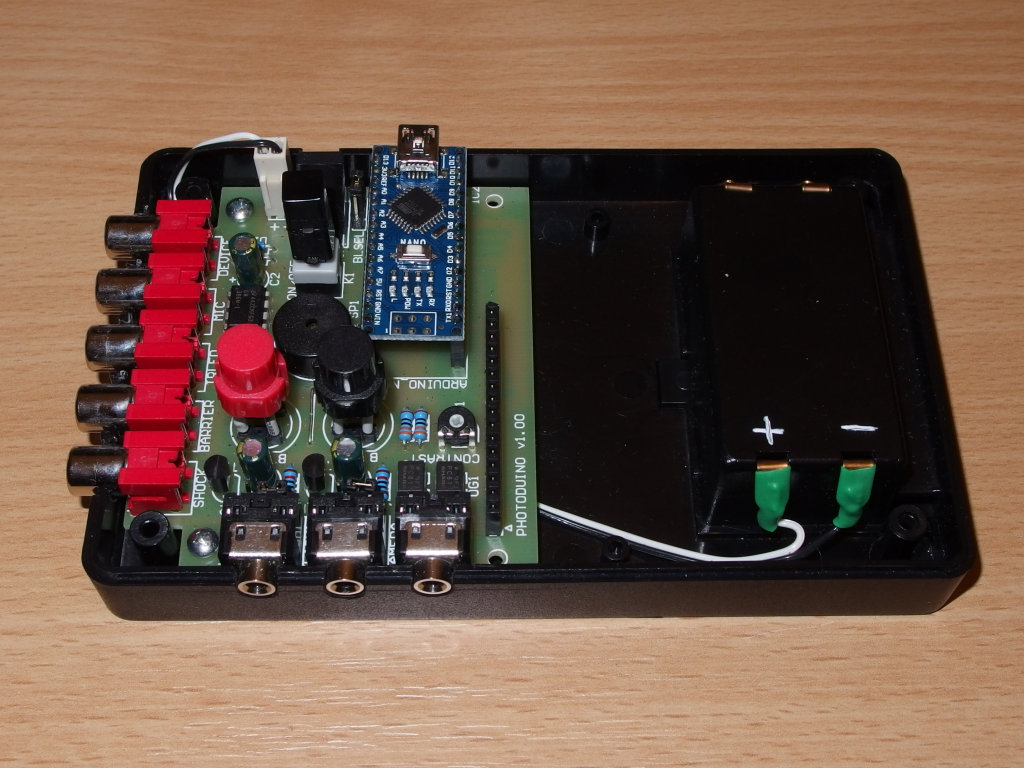

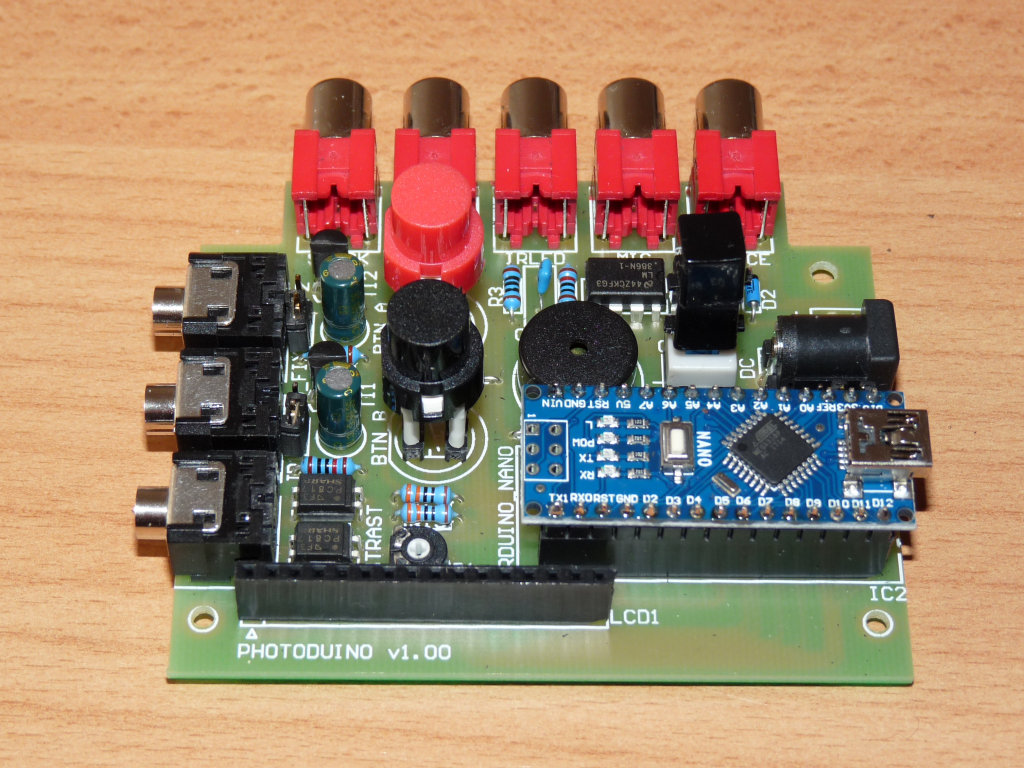

Képek:
