Dominó kockák ismertetése működése

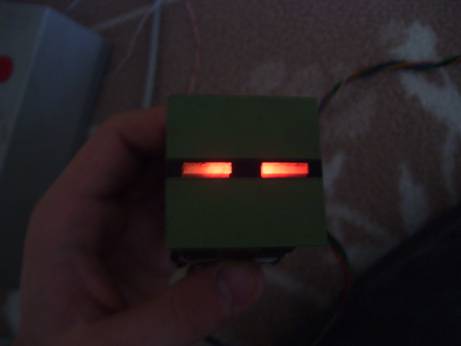

Bejárati jelző vágányút kocka (foglaltat jelezve)

Az Integra Dominó típusú Bizt.bert 1955ben találták fel. Ez a bizt.ber szinte a mai napig korszerű. Több Továbbfejlesztése is lett KÁ-69, D70, D65, D70V. Kezdetben a rendelkezői készülék felülete egy lapból állt majd a „Dominó kocka” felfedezése után lecserélték vagy eleve így telepítették.

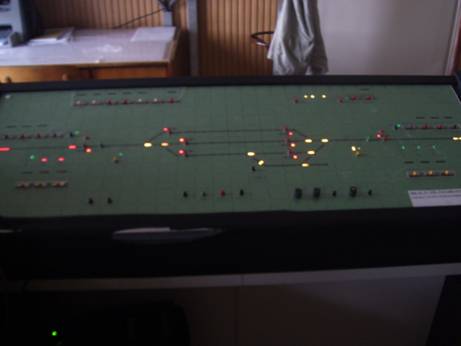

Az összerakott kockákból lett a pult (Nyársapát)

Kockák típusai: - Üres kocka

- Szimbólum kocka (Nincs áram ellátása)

- Kitérő kocka

- Vágányút kocka

- Jelző gomb kocka

- Menetirány kockák

- SR kockák (sorompók)

- Kisiklasztó saru kocka

- Egyéni nyomógomb kockák

- Pillanatmegnyomás gátló kockák

- Számláló kocka

A kockák áramellátása 24V egyenárammal. Valamennyi kocka közös vezetéke sárga. Minden izzóhoz tartozik 1bemeneti vezeték (különböző színűek lehetnek) + a

Közös vezeték. A nyomógombokhoz 2 vezeték tartozik ezeknek a vezetékeknek eltérő színe van. A kockák alsó érintkezője rugós. A kocka 3 részből áll: fedőlap, rács, alj (műanyag). Az aljban található az elektronikai csatlakozások.

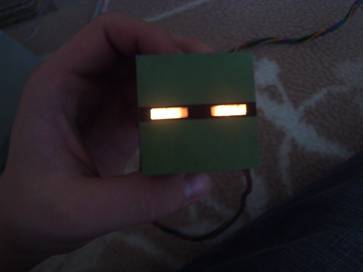

Vágányúti kocka:

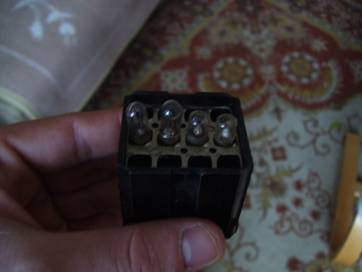

Egy vágányúti kockában 4 izzó van. 2izzó szolgál a vágányútra és 2 a vágányfoglaltságra. 2 vörös lencse található benne. Ebből a kockából összesen 5vezeték jön ki 1 sárga és álltalában 1vörös 1zöld 1kék és 1 fekete.

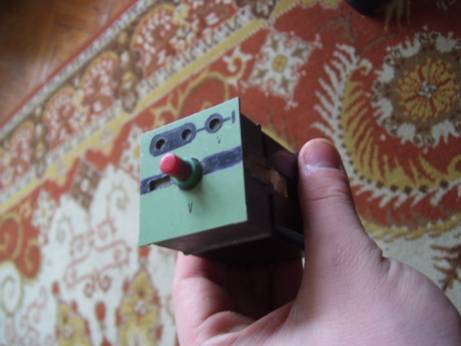

Jelző nyomógomb kocka:

A jelző kockákat 2 részbe soroljuk: - Bejárati

- Kijárati

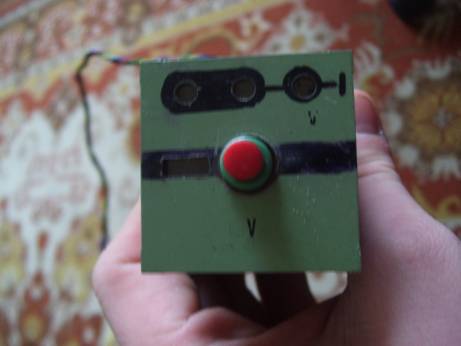

A bejárati kocka: Csak 4 izzó található a vágányút, a jelző 3 fénye. 7 Vezeték jön ki belőle izzók+ a 2 vezeték a nyomógobnak.

A kijárati kockában 7 izzó található benne 4 a vágányútnak és 3 a jelzőnek. 9 vezeték jön ki belőle.
