Szelepállítás

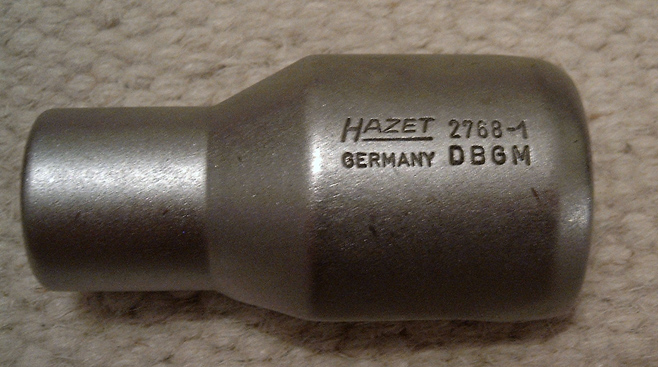

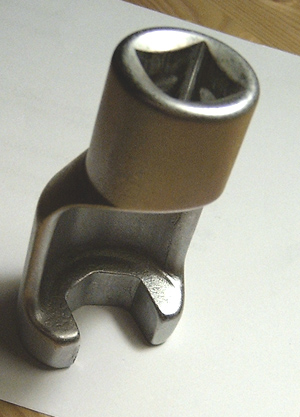

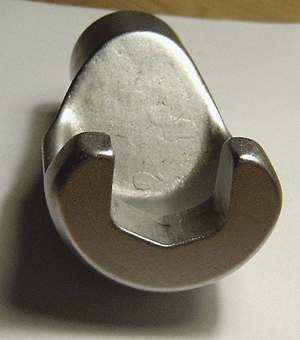

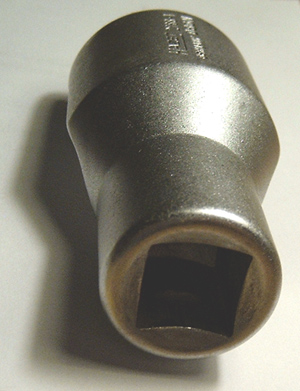

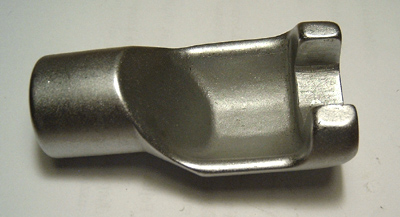

A W108 és W109 modelleken a rendszeres karbantartás része a szelephézagok beállítása. A szívószelepeket 0,08mm -re, a kipufogót 0,18mm -re kell beállítani (legalábbis a sor-6 -os modelleken). A beállításhoz, különösen a befecskendezős típusokon, speciális célszerszám is szükséges lehet, mint a képen látható Hazet 2768-1 (a nehezen hozzáférhető helyeken is használható).

A lenti ábrán látható a szelepmozgató mechanizmus, a beállítás a 3 -as jelzésű (önzáró) speciális anyával történik, mely a 4 -es jelű himba felfekvési magasságát szabályozza. Szükség esetén a különféle méretekben kapható 7 -es jelű alátéttellehet még nagyobb mértékben utánállítani.

A szelepek elhelyezkedése az alábbi rajzon látható (inlet - szívó; exhaust - kipufogó):
