Hangszórójavítás
(elporlott gumiperem cseréje)

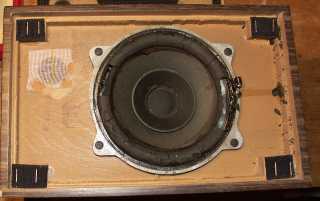

A páciens egy Videoton Minimax I. hangfal. Idővel a hangszóró membránjának habszegélye tönkrement. Érdekesség, hogy a ragasztó is megfolyt. Jól látható a sötét csík a láda pereméig, beleragadva a membránszélből kipergett maradványok.

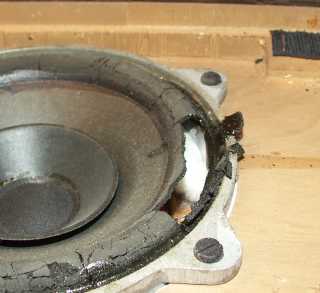

Minél közelebb megyünk, annál csúnyább a látvány...

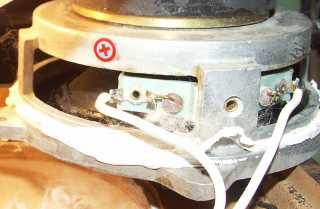

Először tekerjük ki a hangszórót tartó csavarokat, majd emeljük ki a dobozból hangszórót. Csavarhúzóval kell a peremet óvatosan feszegetni, mert a hangszóró hátulról egy gyurmaszerű tömítőanyaggal van kikenve. Ezen a képen a kónusz külső oldalát láthatjuk. (vagy ha szemből nézzük, akkor a belsőt) A gumiszegély ide, szemből nézve a hangszórót a membrán hátuljára volt felragasztva. Jelöljük meg a pozitív oldalt a vezetéken és a hangszórón is, például alkoholos filctollal (a kis + jel leesik, arra ne számíts), majd forrasszuk le a hangszóróról a vezetékeket.

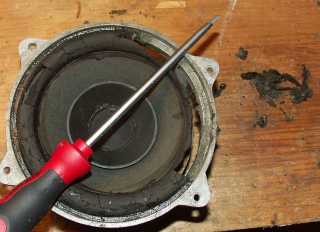

A csavarhúzó élével vakarjuk le a hangszóró kosaráról a maradványokat. Ezt lehetőleg úgy tegyük, hogy a lepergő részek mindig kifelé hulljanak, ne pedig befelé, így a végén kevesebb koszt kell lepiszkálnunk a hangszóróról. A kónuszt is tisztítsuk meg a régi gumiperem maradványaitól, de nagyon óvatosan, ujjal mindig megtámasztva a membránt a másik oldalról. Gondosan tisztítsuk meg a felületeket acetonnal. Ellenőrizzük, hogy a kónusz szabadon mozog-e, nincs-e súrlódás vagy egyéb probléma.

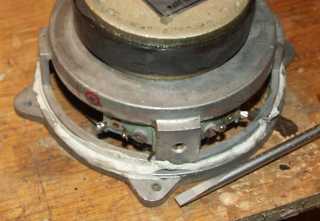

Szintúgy vakarjuk le a tömítő gyurmát a külső oldalról. Ha még ragad (szokott), akkor ezt (ha van hozzá türelmünk) magával az anyaggal is megtehetjük. Egy nagyobb darab gumi gitt mindig lehozza a kisebb darabot a felületről. A leszedett anyagot tiszta kézzel át lehet gyúrni, majd újra fel lehet használni. Természetesen a felületet itt is tisztítsuk meg acetonnal.

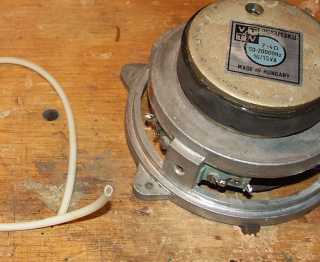

Ha a gyurma tönkrement, és nincs pótlás, akkor keressünk egy megfelelő méretű műanyag csövet, mely pontosan illik a perembe. Valamint kellően rugalmas is a tömítési feladathoz. Az ember elsőre úgy gondolná, hogy neki ilyen anyag nincs otthon, pedig megfelelő műanyag cső ki, illetve le termelhető például egy már felesleges kábeldarabról.

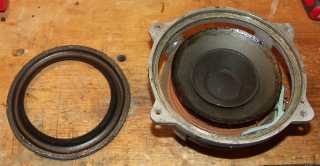

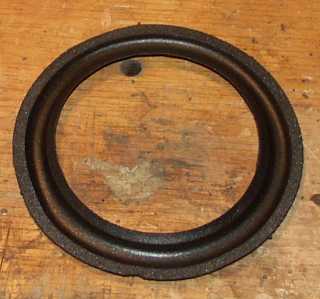

Íme a pótalkatrész gumiperem. Mondhatni, a jobb hangszórós boltokban mindenféle méretben kapható. Még ragasztó nélkül próbáljuk be a helyére, és figyeljük meg alaposan, hogy hova kell majd felfeküdnie és felragadnia. Ezen hangszóró esetében a gumiperem eredetileg a membrán belső oldalára volt ragasztva. Ezt nehéz lett volna megtenni, ezért én kívülre ragasztottam. Ragasztás előtt mindenképp ellenőrizzük, hogy a kónusz koncentrikus-e a keretben, valamint nincs-e elferdülve.

A ragasztáshoz Pálmatex vagy Pattex kontakt ragasztót használjunk. A felületeket egyenletesen, de vékonyan kenjük be. Ez elég nehéz, mert a ragasztó nem jön egyenletesen, és szinte azonnal megdermed. Ha a ragasztó túl fogós lenne (beszáradt), etilacetáttal (vagy toluollal) lehet hígítani.

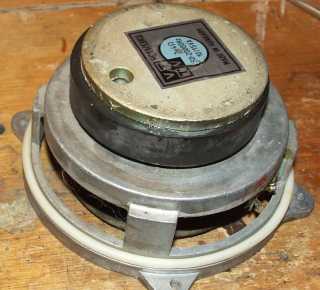

Kenjük be ragasztóval a hangszórókosár tömítő peremét, és magát a tömítést is. Kb. 10 perc után, mikor a felületek már szárazak, kezdődhet maga a ragasztás. Tegyük fel a tömítést, majd a csavarhúzó tompa végével alaposan nyomjuk le. Jó tudni, hogy a Pálmatex ragasztó a nyomás erejétől tapad, nem pedig a nyomás idejétől. Tehát nem hosszan, hanem erősen kell nyomni.

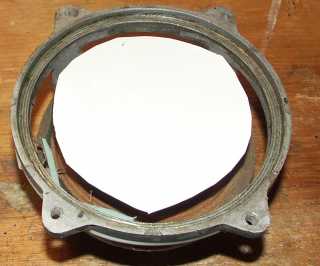

Még csak most jön a neheze! Vágjunk ki egy papírkorongot, mely eltakarja a kónuszt. Ez azért kell, hogy először a peremnél tudjunk ragasztani. Praktikus, ha a papírkorong két félből van, mert így könnyebb lesz kivenni.

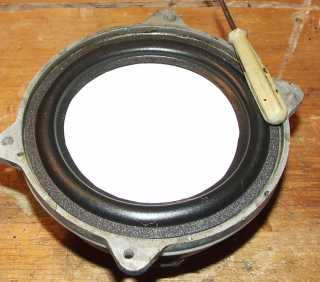

Nagyon óvatosan illesszük a gumiperemet a helyére, mégpedig mindenképpen központosan. A ragasztó már egy egészen kis érintéstől is tapadni kezd. Ha az új gumiperem már a helyén van, a csavarhúzó tompa végével alaposan dörgöljük át a ragasztott felületet, hogy jól összetapadjon.

A belső papírtárcsát fokozatosan húzzuk ki, és ahol kicsúszott, ott a gumiperemet illesszük a kónuszra. Itt is nagyon ügyeljünk a koncentrikusságra. Ha mindenütt kész, ujjal hátulról megtámasztva itt is alaposan dörgöljük át, vagyis nyomjuk össze a beragasztózott felületeket. Ezzel készen is vagyunk.

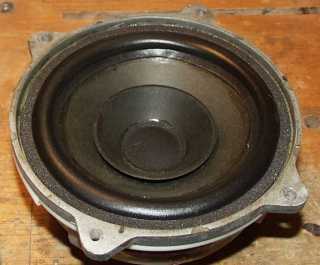

A pillét és a kónuszt gondosan tisztítsuk meg, hogy ne maradjon rajta semmi részecske, ami később zizeghet.

Ezen hangszóró esetében a pille nagyon erősen koncentrikus helyzetben tartotta a membránt. Más hangszórónál elképzelhető, hogy szükség van központozásra a ragasztás alatt.

Ezúton is köszönöm Perneky Sándor segítségét.



Ecseri Miklós
