Kimeneti egységek - Monitor

A legfontosabb kimeneti eszköz a monitor. Korábban többféle szabvány alapján gyártott típus létezett, de mára a VGA rendszerű monitorok az egyeduralkodók. A monitoron megjelenő képek képpontokból (pixel) állnak. A monitor minősége a megjelenített képpontok sűrűségétől és méretétől függ. A monitorokat több szempont alapján is csoportosíthatjuk.

1. A képmegjelenítés elve szerint

• Katódsugárcsöves (CRT),
• Folyadékkristályos (LCD),
• gázplazmás.

A legelterjedtebb a katódsugárcsöves (CRT: Cathode Ray Tube) monitor, melyben egy elektronsugarat lőnek ki a képernyő fényporral bevont hátsó falára. Az elektronsugár másodpercenként legalább 50-szer befutja a képernyőt. Mivel ezen monitorok súlya és kiterjedése igen nagy, hordozható számítógépekbe nem építhetők be.

A monitorok másik típusa folyadékkristályos (LCD: Liquid Crystal Display) technológiával működik. Első változataikat hordozható számítógépeken - laptopokon, notebookokon - alkalmazták, de ma már számtalan asztali típus is létezik. Előnyük a vékonyságukból adódó kis helyigény és az alacsony energiafelhasználás, hátrányuk a kötött képfelbontás és a magasabb ár.

A kötött képfelbontás azt jelenti, hogy az LCD monitorok, a katódsugaras monitorokkal ellentétben, csak egyféle - például 800x600 vagy 1024x768 képpont méretű - kép jó minőségű megjelenítésére alkalmasak. Más felbontások használata esetén a képminőség romolhat.

Az LCD technika továbbfejlesztésével megjelentek az úgynevezett TFT (Thin Film Transistor) technológiával készült kijelzők.

Előnyük az LCD monitorokkal szemben, hogy a katódsugárcsöves monitorokhoz hasonló jó képminőséget garantálnak. Grafikus alkalmazások futtatására, mozgóképek szerkesztésére az LCD helyett TFT kijelzőt érdemes választani.

A legkevésbé ismert típus a gázplazmás monitor, amelyben a gázok a bennük lévő mozgó elektronok hatására fényt bocsátanak ki. Az ilyen kijelzőkben ionizált neon- vagy argongázt zárnak két olyan üveglap közé, melyekbe vízszintesen és függőlegesen vezetékek vannak beágyazva. Ezen vezetékek metszéspontjai határozzák meg a fényt kibocsátó képpontokat.

2. A megjelenített kép típusa szerint

• alfanumerikus,
• grafikus.

Az alfanumerikus monitorok képernyőjén 25 sorban soronként 80 karakter volt megjeleníthető, és csak a karakterek helyei voltak megcímezhetők. Az ilyen monitorok kis memóriaigénnyel rendelkeztek.

A grafikus monitorok már bonyolult ábrák, képek megjelenítésére is képesek, mert ezeknél a tárolás és megjelenítés képpontonként történt. Nagy memóriaigény jellemzi őket.

3. A monitor mérete szerint

A monitor méretét a képátló hüvelykben (coll) mért hossza alapján határozzuk meg. Legelterjedtebbek a 14" és 15"-os monitorok, de egyre gyakrabban találkozhatunk nagyobb, például 17", 19" és 21"-os monitorokkal.

4. A felbontóképesség és a megjelenített színek száma (színmélység) szerint

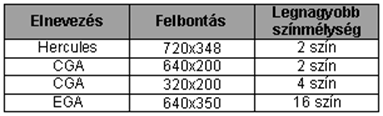

Az alábbiakban látható táblázat a korábban használt képernyőrendszerek jellemzőit foglalja össze.

A következő táblázatban a napjainkban használatos képernyőtípusok jellemzőit soroljuk fel.

Kimeneti egységek - Grafikuskártya

A monitorokon megjelenő képet a számítógépbe épített grafikuskártya állítja elő. A választható képfelbontás és a színmélység nagyban függ a grafikuskártya tudásától. Az alábbi táblázatban a legjellemzőbb színmélységértékeket soroltuk fel.

A 16 bites színmélységet gyakran High color, a 24 és 32 bites színmélységeket pedig True color üzemmódnak nevezik.

Kimeneti egységek - Nyomtató

A nyomtató (printer) a legegyszerűbb eszköz arra, hogy munkánk eredményét papíron is viszontláthassuk.

A nyomtatókat több ismérv alapján csoportosíthatjuk. Az alkalmazott technika szerint beszélhetünk ütő, illetve nem ütő nyomtatókról. A karakterek megjelenítési módja szerint a nyomtató lehet teljes karaktert író és pontokat író (raszteres) típusú.

A nyomtatott kép minőségét az egységnyi nyomtatási területre eső képpontok maximális száma, azaz a képfelbontás határozza meg, melynek mértékegysége a DPI (Dot Per Inch). Jó minőségű nyomtatáshoz minimum 300 dpi felbontást kell használnunk.

Az alábbiakban a három legelterjedtebb nyomtatótípus, a mátrix, a tintasugaras és a lézernyomtató tulajdonságait tekintjük át.

A mátrixnyomtató a legrégebbi, ma is forgalomban lévő típus. Működése a klasszikus, tintaszalagos írógéphez hasonlít, azzal a különbséggel, hogy a mátrixnyomtató az írásjelek képét az írófejében elhelyezkedő tűk (9, 18 vagy 24 darab) segítségével pontokból alakítja ki. A tűk mágneses tér hatására mozdulnak ki, és rugóerő húzza vissza a helyükre. A kilökött tű a papír előtt kifeszített festékszalagra ütve hozza létre a papíron a karakter vagy ábra egy-egy pontját. Előnye, hogy indigós papírra egyetlen nyomtatási menetben több példányban is nyomtathatunk, így például a számlanyomtatás terén nehezen nélkülözhető.

A tintasugaras nyomtató tulajdonképpen a mátrixnyomtató továbbfejlesztése. Nyomtatáskor egy kisméretű tintaágyú egy festékpatronból mikroszkopikus méretű tintacseppeket lő a papírra. A festékporlasztást az egyes típusok különböző módon - gőzbuborékok segítségével vagy elektrosztatikusan - valósítják meg. Egy-egy karaktert sokkal több pontból alakítanak ki, mint a mátrixnyomtatók, és rendkívül csendesek.

A tintasugaras nyomtatók mai változatai már nyomtatvány szintű írásképet adnak, egyes színes típusok pedig speciális papíron fotó-realisztikus minőség előállítására is képesek. Elsősorban otthon vagy kisebb irodákban használják jó minőségű nyomtatványok készítésére.

A lézernyomtató működési elve a fénymásolókhoz hasonlítható. Egy speciális, fényérzékeny anyaggal bevont, elektromosan feltöltött hengerre lézer rajzolja fel a nyomtatandó képet.

A lézerpásztázott helyeken a henger elektrosztatikus töltést kap, így amikor érintkezésbe kerül a festékport tartalmazó rekesszel, a festék feltapad a hengerre. A hengerről gördítéssel kerül át a kép a papírra, majd a nyomtató magas hőmérsékletű beégető művében rögzül a nyomat.

A lézernyomtatót leginkább irodákban használják, mivel gyorsan, jó minőségben képes nyomtatni. Egyes típusai tömeges nyomtatásra is kiválóan alkalmasak.

Léteznek színes lézernyomtatók is, amelyeknél a színes kép cián, bíbor, sárga és fekete színekből áll össze.

Kimeneti egységek - Plotter

A plotter, más néven rajzgép, speciális, nagyméretű műszaki rajzok előállítására alkalmas eszköz, ezért főleg mérnöki irodák használják. A plotter működése eltér az eddig megismert elvektől, két egymásra merőleges sínen mozgó tollal, ceruzával rajzolja meg a képet. Az újabb tintasugaras plotterek inkább speciális, nagyméretű nyomtatónak tekinthetők.
