AP NYÍLÁSÁTHIDALÓ



Az AP nyílásáthidalók jellemző adatai




A SZEBETON Rt. kifejlesztette a könnyű elemekből álló, feszített vasbeton AP nyílásáthidaló családot, mely
egyaránt ki tudja elégíteni a tartófal vastagságától, a nyílás méretétől függő követelményeket.

Előnyt jelent a hagyományos nyílásáthidalókkal szemben az, hogy a kis szerkezeti magasság (6,5 cm) lehető-
séget biztosít alacsony szemöldök kialakítására, illetve redőnytok beépítésére. A nyílásáthidaló család elemei a

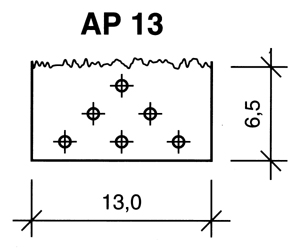

helyszíni betont igénylő, felül érdes felületű AP 9 és AP 13 jelű feszített tartók, melyek 90-240 cm, illetve
90-270 cm széles nyílások áthidalására alkalmasak. A méretlépcső 30 cm.

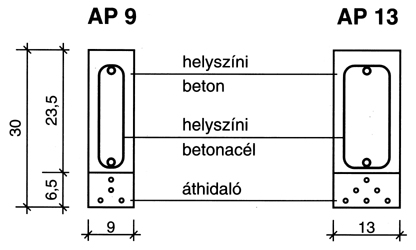

A teherhordó falakba beépítésre kerülő lényeges tartozéka a helyszínen elkészítendő vasbeton fejrész, amely a
szerkezet végleges teherbírását biztosítja. Válaszfalakba való beépítés esetén a helyszíni kibetonozás általában
nem szükséges.

Az áthidalók a fal vastagságától és elhelyezkedésétől (külső vagy belső fal) függően egyesével, kettesével, hár-
masával és kombinálva is alkalmazhatók.

A két végükön, a falra 20-20 cm hosszan felfektetett áthidalókat beépítéskor a támaszközökben ideiglenesen alá
kell támasztani!




Az áthidaló beton minősége: C 30
A feszítőhuzal minősége: 1670.5 ST vagy SZ
A helyszíni beton minősége: C 12
A helyszíni betonacél minősége:
- kengyelek: B 60.50 vagy BSH 55.50
- hosszvasak minősége: azonos a koszorú hosszvasaiéval
