Ezen az oldalon a BKV Zrt. MB CO530 LYH-110-123 rendszámú autóbuszainak a műszerfalát fogom bemutatni. A képek az OMSI-ban készültek.

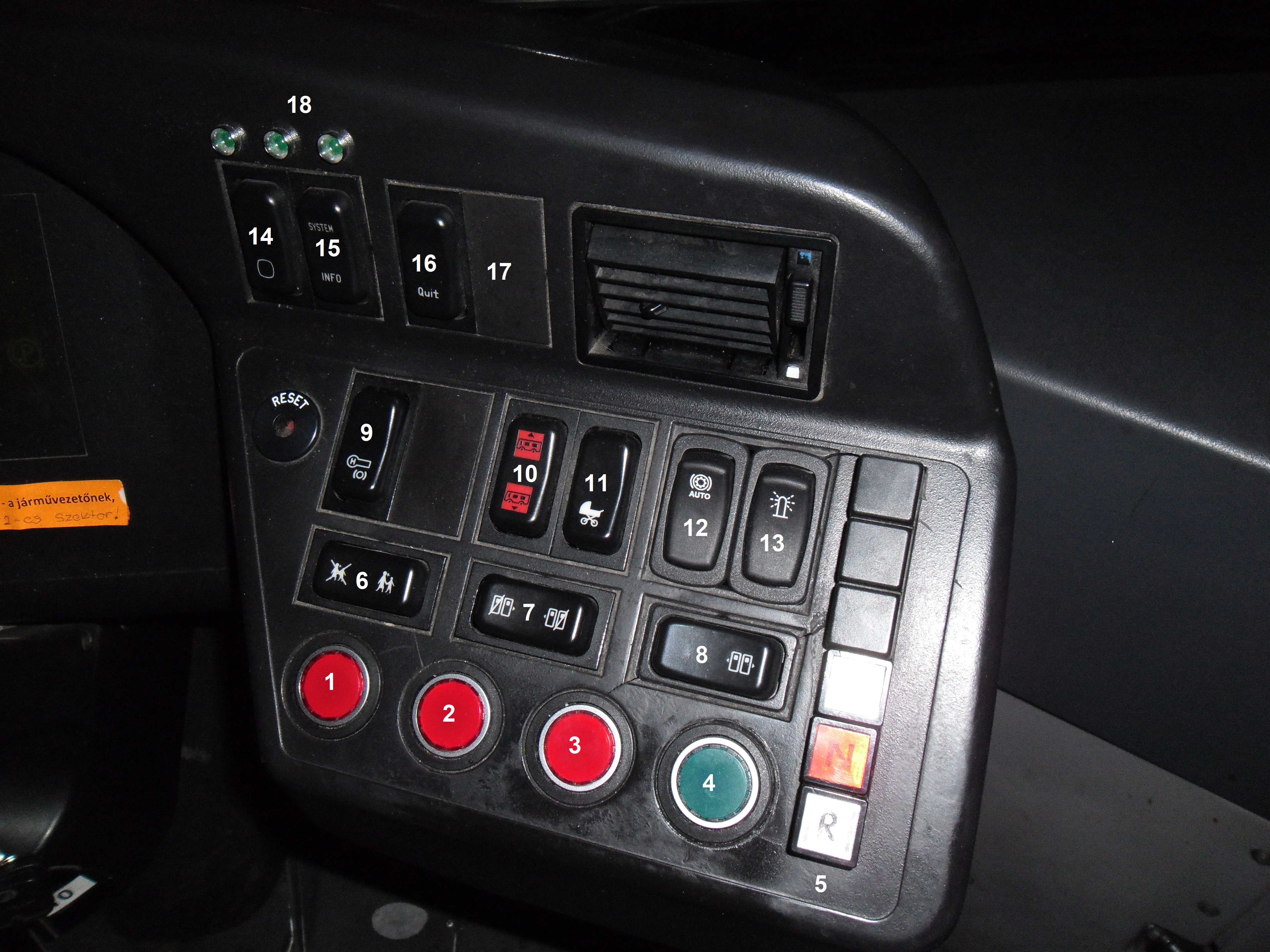

1. Első ajtó nyitás/zárás
2. Második ajtó nyitás/zárás
3. Harmadik ajtó nyitás/zárás
4. Indításjelző

5. Sebességváltó gombsor

6. Gyermekszállítás kapcsoló (ajtónyitáskor elakadásjelzőt működteti)
7. Ajtófelező
8. Nyitásengedélyező kapcsoló 2-3 ajtók

9. Megállófék, csak gázadásra old, feltéve, hogy oldott állásban van
10. Térdepeltetés
11. Második ajtó visszazárás kiiktatása
12. Indításjelző üzemmód (alaphelyzetben nem szólal meg automata zárásnál, átkapcsolva nyitás után 3 mp-cel megszólal)
13. Ajtóérzékelő kiiktatása

14. Fedélzeti számítógép lapozás (alapképernyő / hibaüzenetek)
15. Fedélzeti számítógép beállítások kezelése
16. Fedélzeti számítógép kilépés a beállításokból
17. Hátramenet kapcsoló (csak LYH-101-106)

18. Leszállásjelző

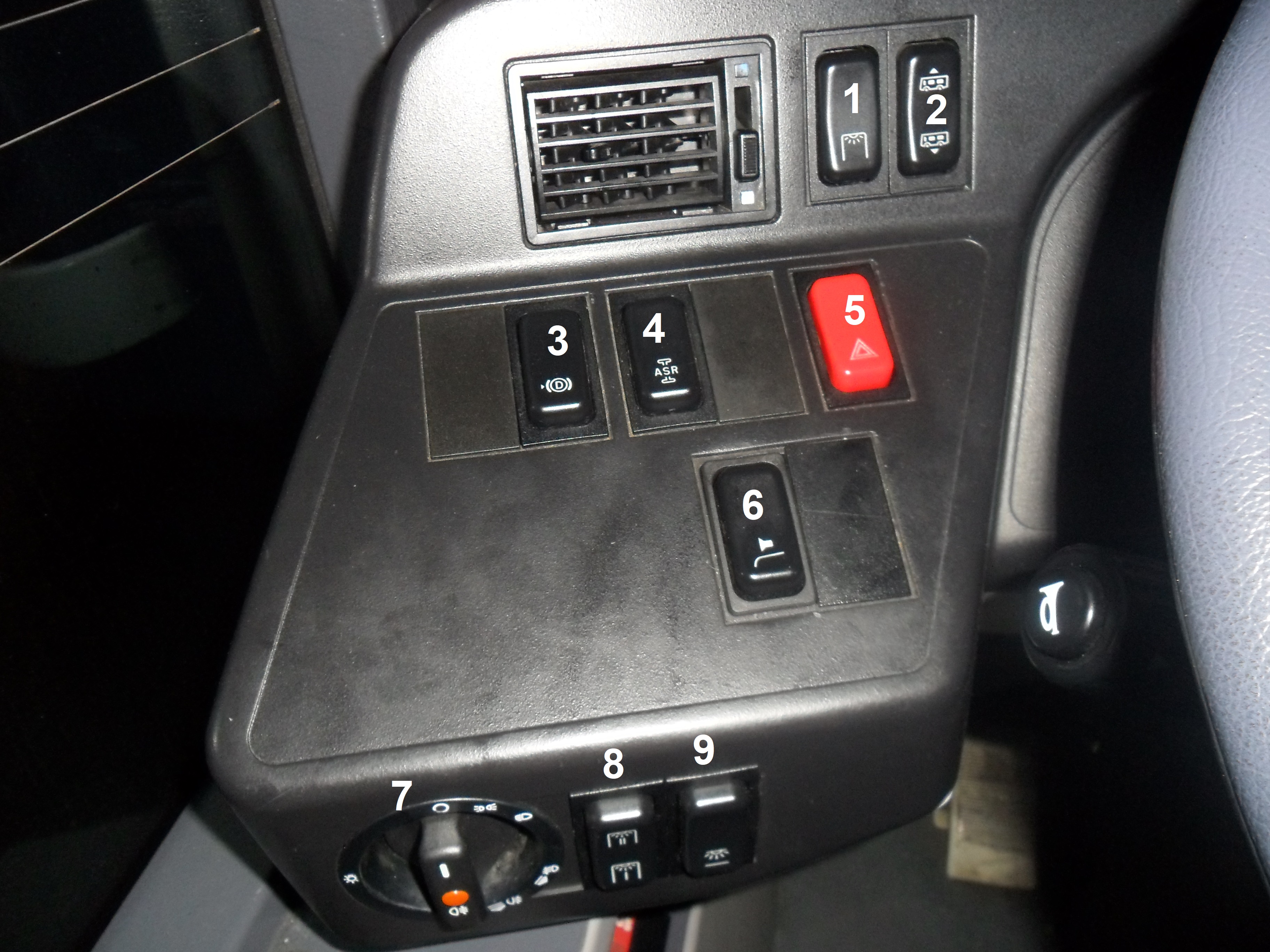

1. Utastér világítás fényerő csökkentés
2. Kocsiszekrény emelése (utazó állás / szerviz állás)

3. Kézi retarder
4. Kipörgésgátló kiiktatása
5. Elakadásjelző

6. Mikrofon kapcsoló

7. Világítás kapcsoló (ki-helyzetjelző-tompított)(egy kihúzás első ködfényszóró, két kihúzás első és hátsó ködlámpák)
8. Utastérvilágítás (felfelé összes, lefelé két első lámpa csak ajtónyitáskor kapcsol)
9. Fülkevilágítás

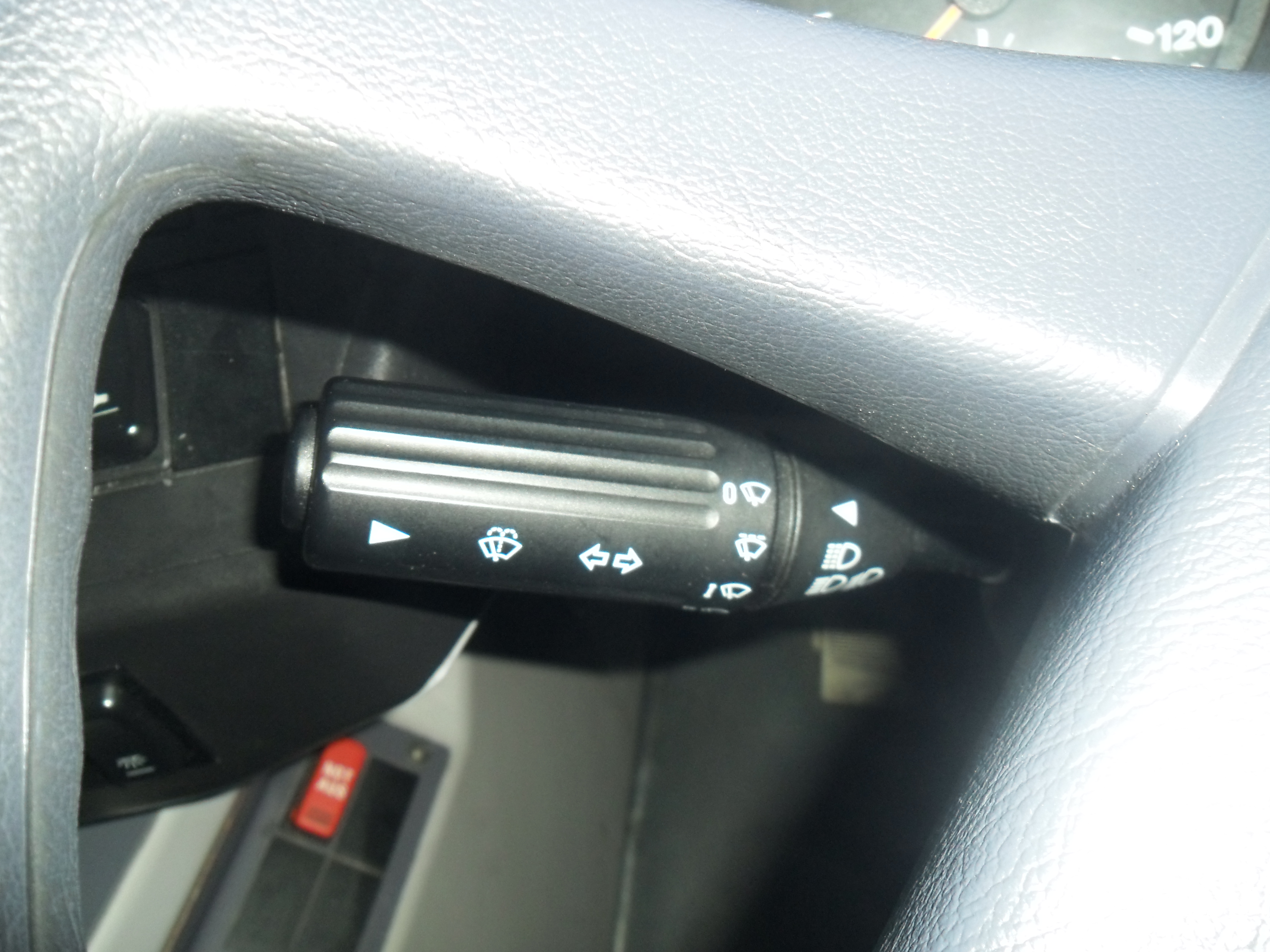

Kombinált bajuszkapcsoló
Előre-hátra: index
Fel: fénykürt; Le: távolsági fényszóró
Gyűrű forgatása: ablaktörlő
Gyűrű benyomása: ablakmosó
Kar végén levő gomb: kürt

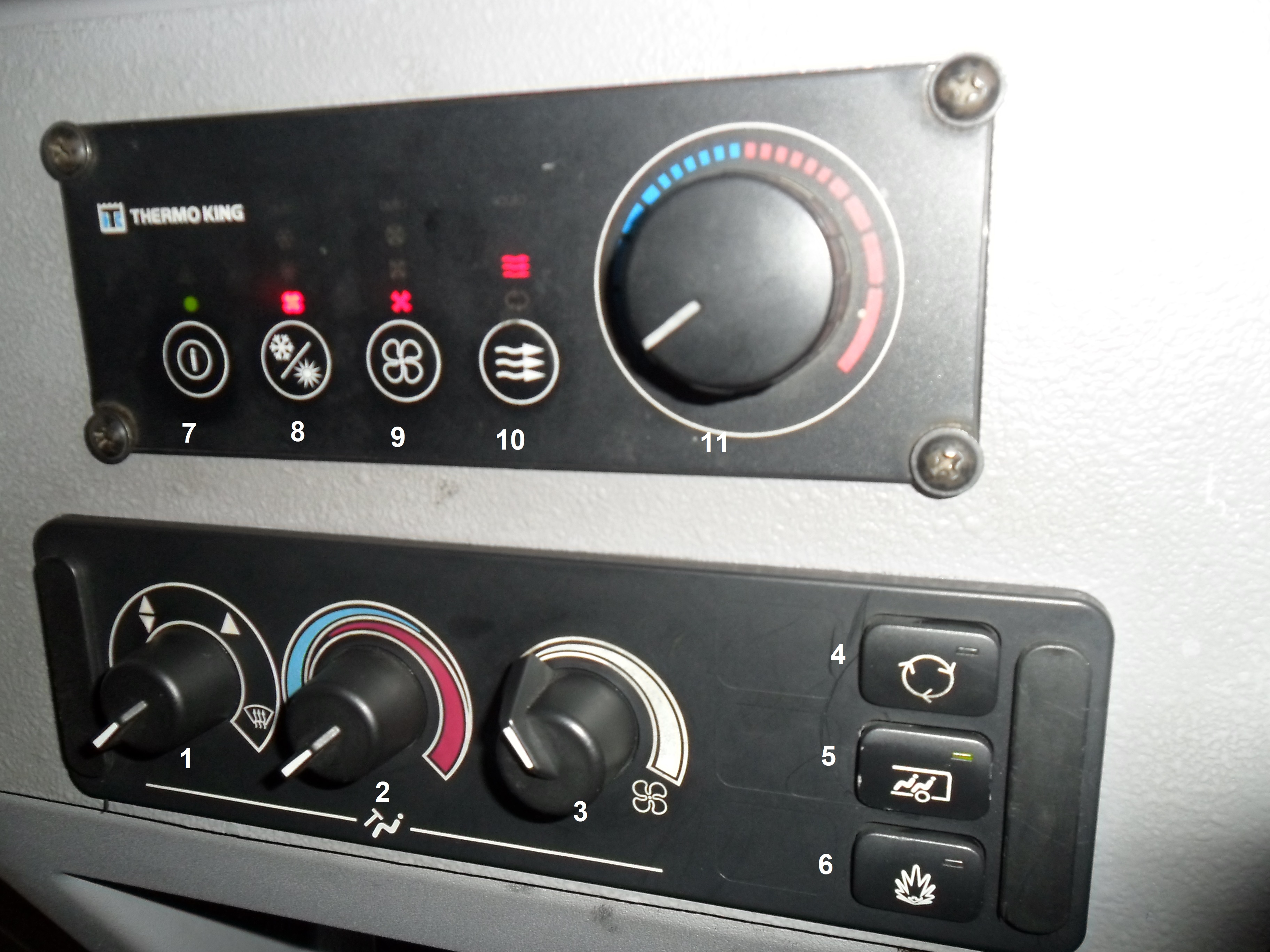

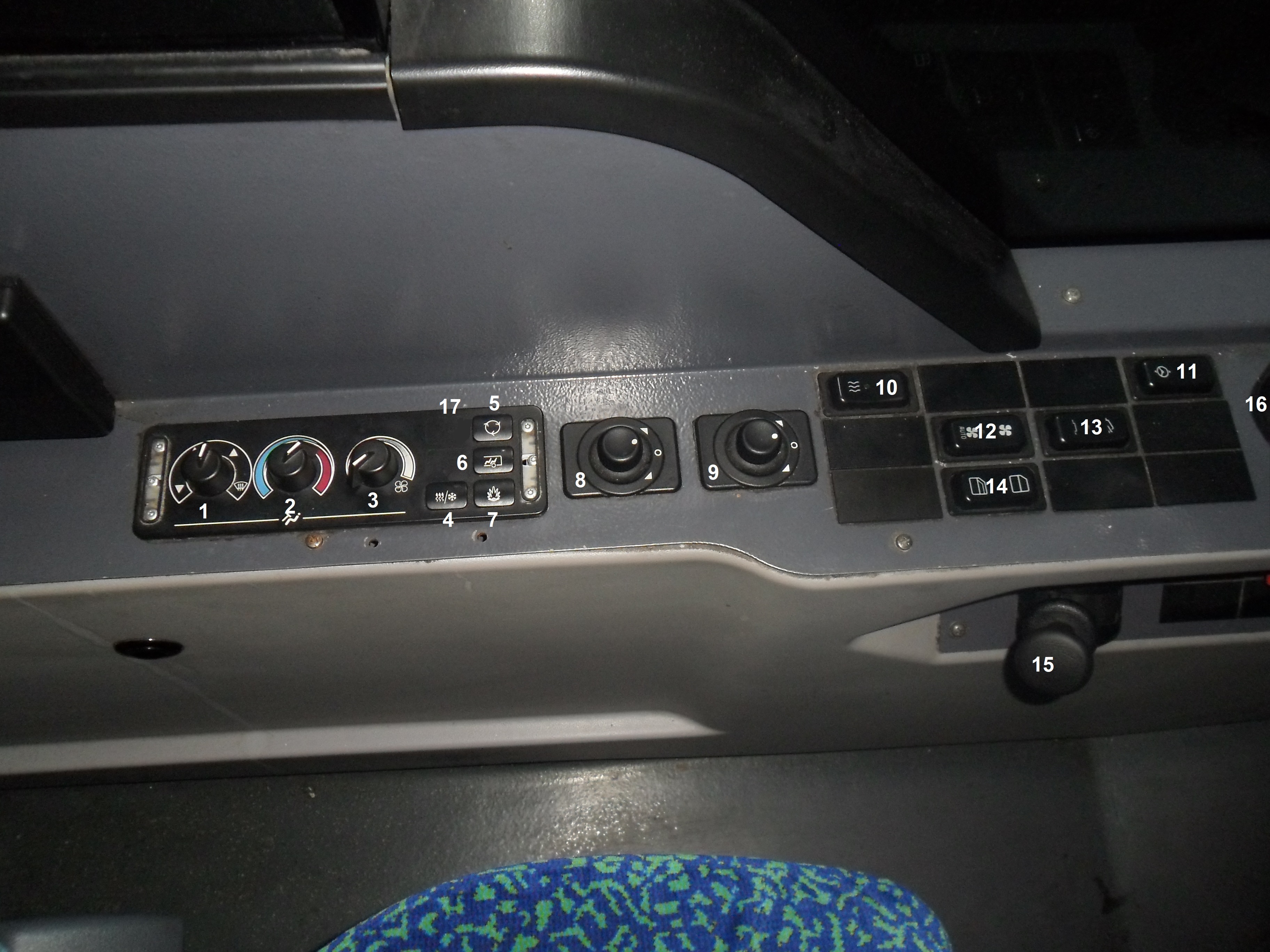

1. Fülkefűtés fújásirány
2. Fülke hőfokszabályzó
3. Fülke ventilátor

17. Fülke klíma bekapcsolása (csak LYH-124-129)
4. Maximális klíma teljesítmény (télen inaktív a gomb)

5. Belső keringtetés / utastér hőfok emelése
6. Utastéri hőfokszabályzás bekapcsolása (nyáron hűtés, télen fűtés)(10 másodpercig nyomva tartva belép a hőfokállításba, 20-28°C)
7. Állófűtés (csak bekapcsolt gyújtásnál) / utastér hőfok csökkentése

8. Belső tükrök állítása
9. Külső tükrök állítása

10. Oldalablak páramentesítés
11. Kormány állítás kireteszelése
12. Tetőventilátor
13. Tetőablakok nyitása(csak bekapcsolt gyújtás és kikapcsolt ablaktörlő mellett)
14. Oldalablak nyitása

15. Rögzítőfék
16. Megállófék szükségoldás (fel kell húzni)

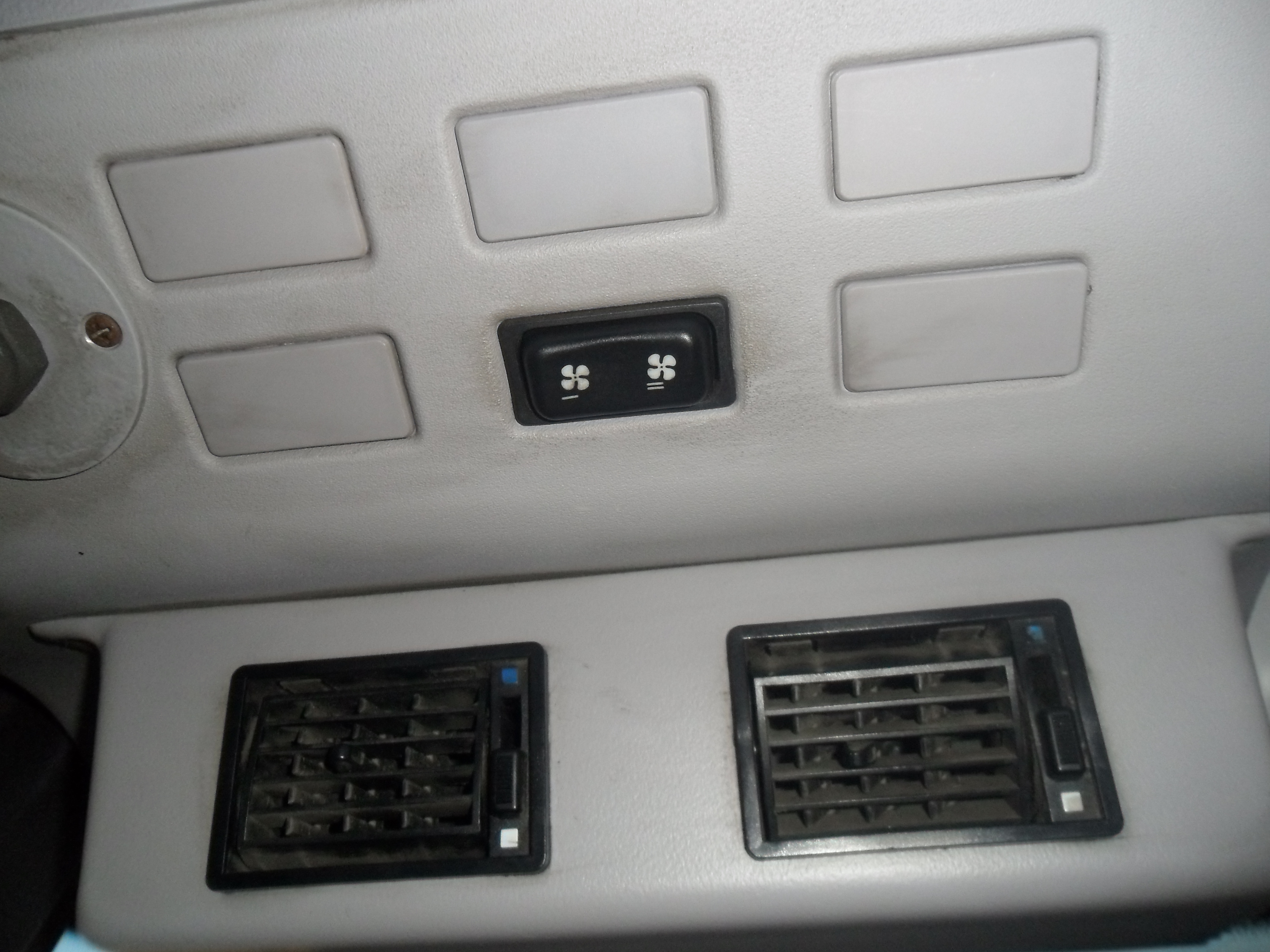

Felső befújó kapcsolása (két fokozat)

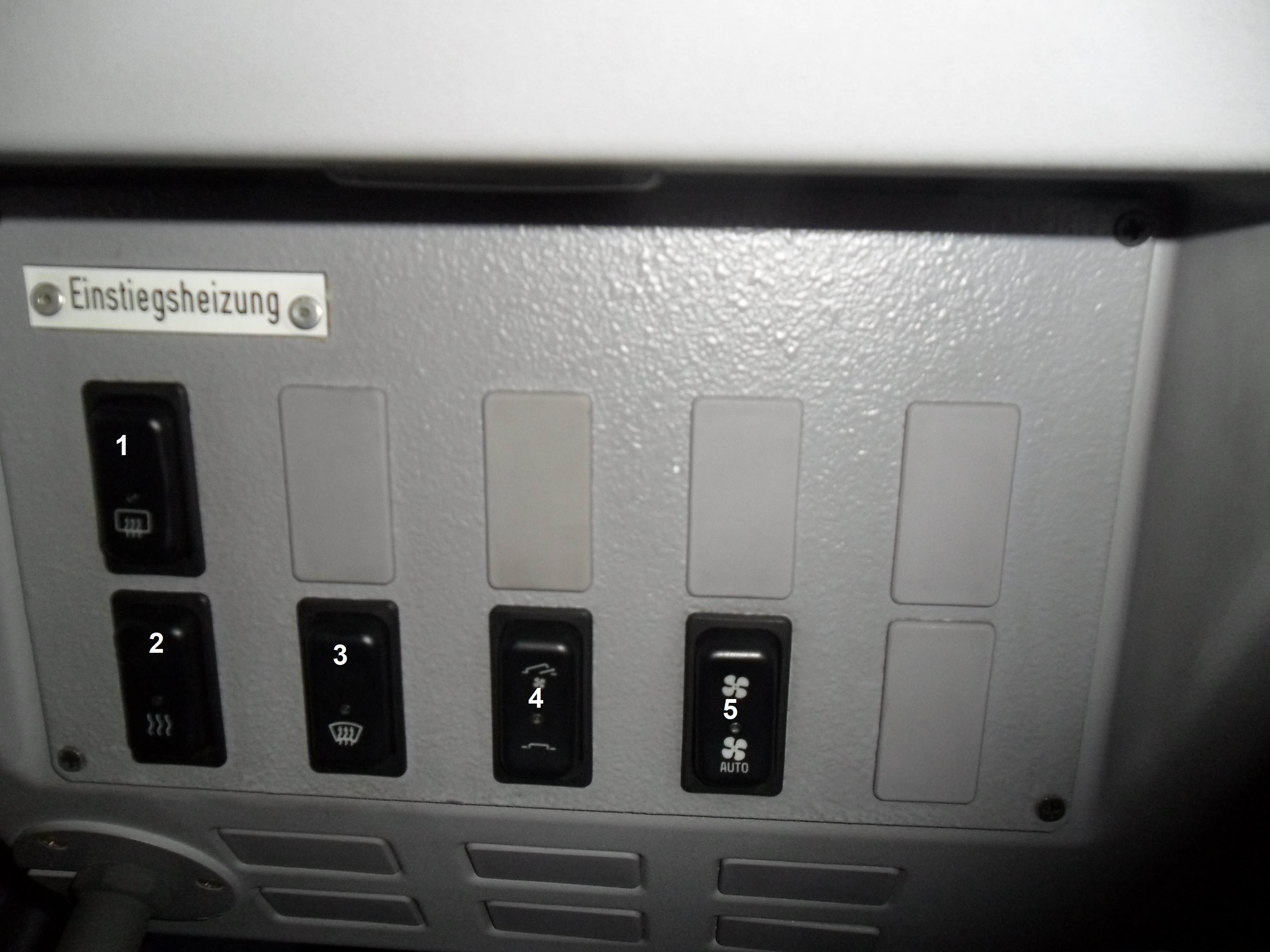

Felső panel LYH-101-106

1. Oldalablak és első ajtó üveg páramentesítés
2. Padlófűtés ajtók belépő részénél
3. Szélvédő fűtőszál bekapcsolása
4. Tetőventilátor
5. Tetőablakok nyitása(csak bekapcsolt gyújtás és kikapcsolt ablaktörlő mellett)




Klíma LYH-101-106

1. Fülkefűtés fújásirány
2. Fülke hőfokszabályzó
3. Fülke ventilátor

4. Belső keringtetés / utastér hőfok emelése
5. Utastéri fűtés bekapcsolása (10 másodpercig nyomvatartva belép a hőfokállításba, 20-28°C)
6. Állófűtés (csak bekapcsolt gyújtásnál) / utastér hőfok csökkentése

7. Klíma bekapcsolása
8. Klíma üzemmód (szellőzés/fűtés/hűtés/automata)
9. Klíma ventilátor (3 fokozat+automata)
10. Belső keringtetés/kevert levegő/friss levegő/automata belső keringtetés
11. Hőfokszabályzó (16-28°C)

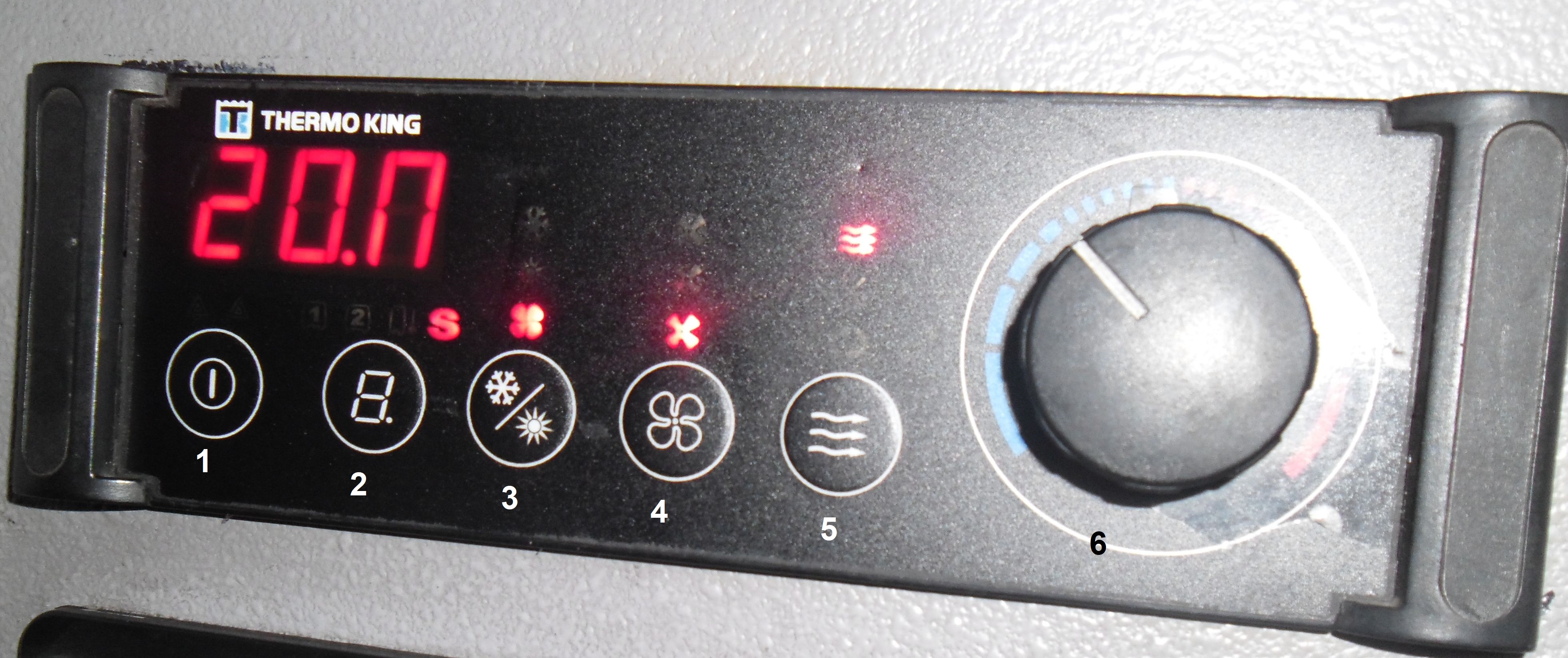

Egy másik típusú klíma LYH-101-106

1. Klíma bekapcsolása
2. Hőmérséklet kijelzés váltása (belső1/belső2/külső/beállított) 3. Klíma üzemmód (szellőzés/fűtés/hűtés/automata)
4. Klíma ventilátor (3 fokozat+automata)
5. Belső keringtetés/kevert levegő/friss levegő/automata belső keringtetés
6. Hőfokszabályzó (16-28°C)

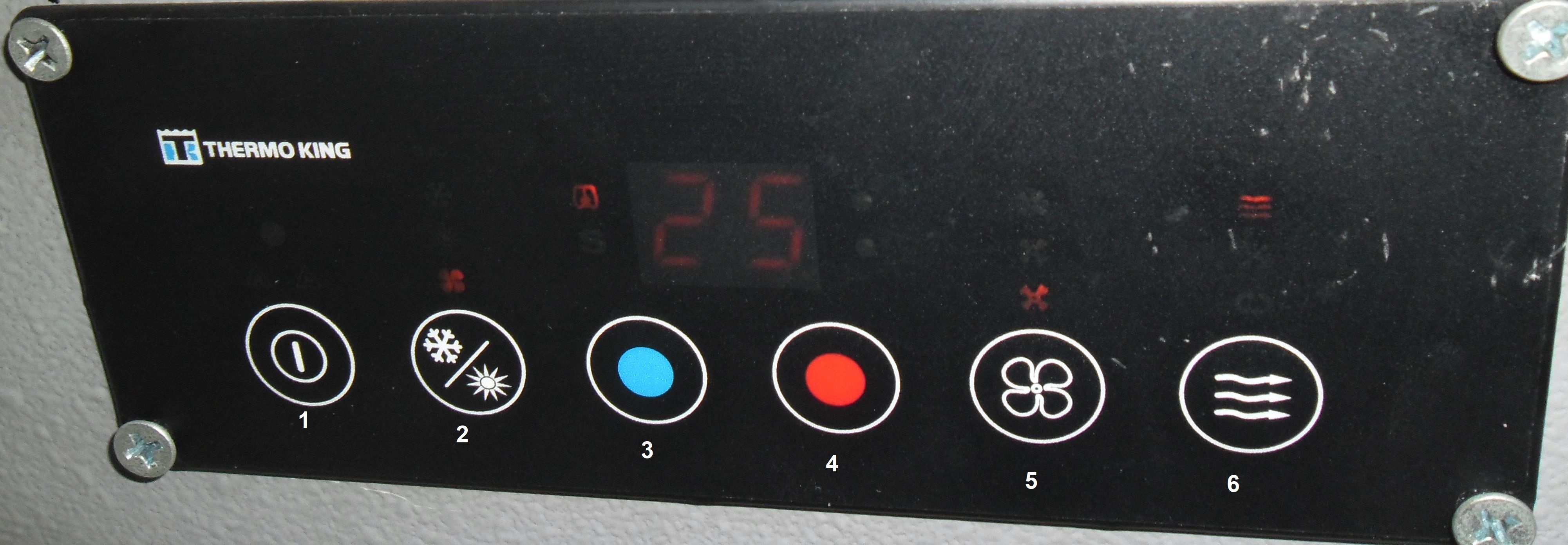

Egy harmadik típusú klíma LYH-101-106

1. Klíma bekapcsolása
2. Klíma üzemmód (szellőzés/fűtés/hűtés/automata)
3. Hőmérséklet csökkentése 4. Hőmérséklet növelése 5. Klíma ventilátor (3 fokozat+automata)
6. Belső keringtetés/kevert levegő/friss levegő/automata belső keringtetés

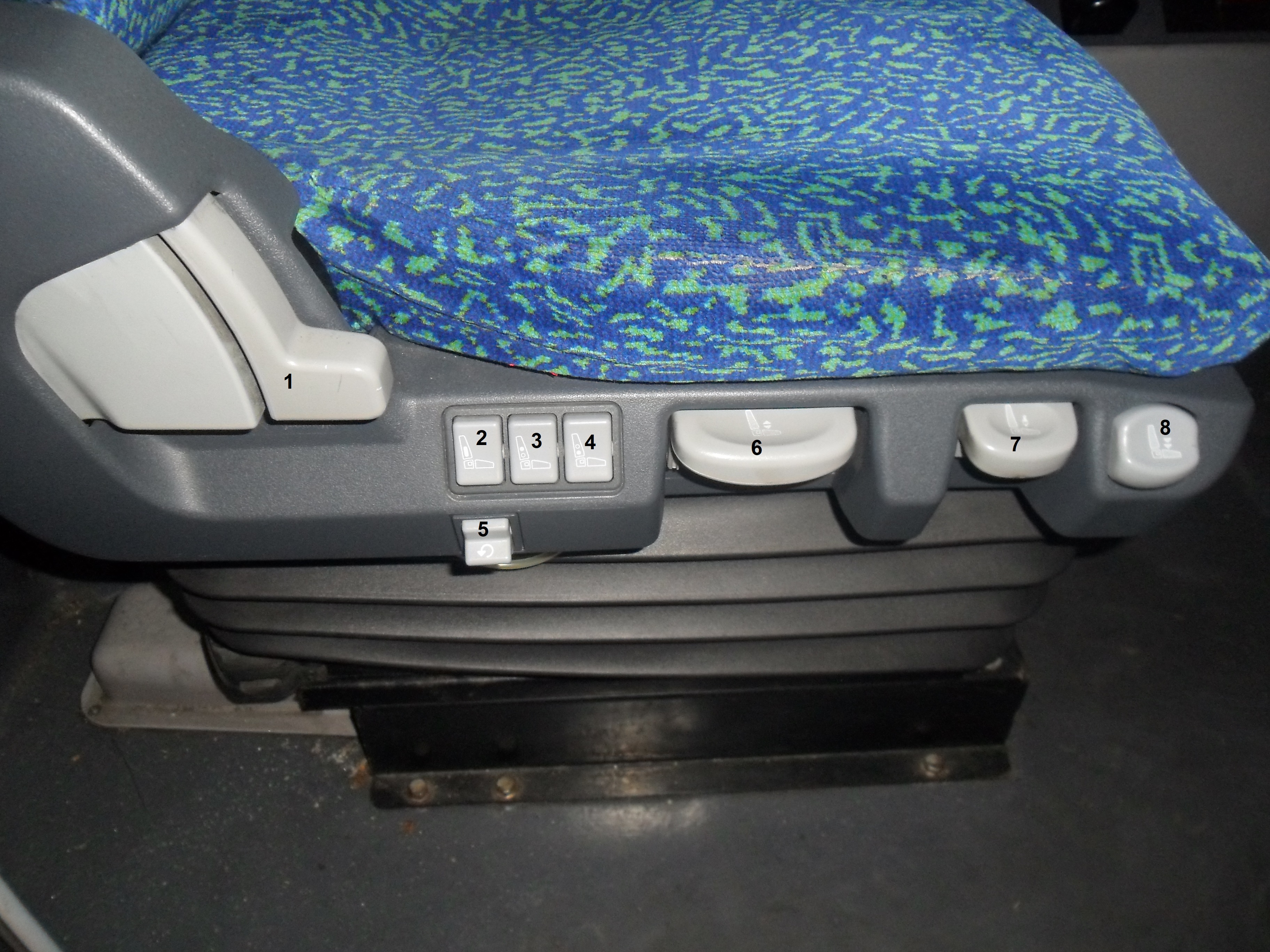

1. Háttámla döntése
2. Deréktámasz állítása
3. Felső gerinctámasz állítása
4. Alsó gerinctámasz állítása
5. Ülés kifordítása
6. Ülésmagasság állítása
7. Ülés rugózás keménysége
8. Ülés vészleeresztő

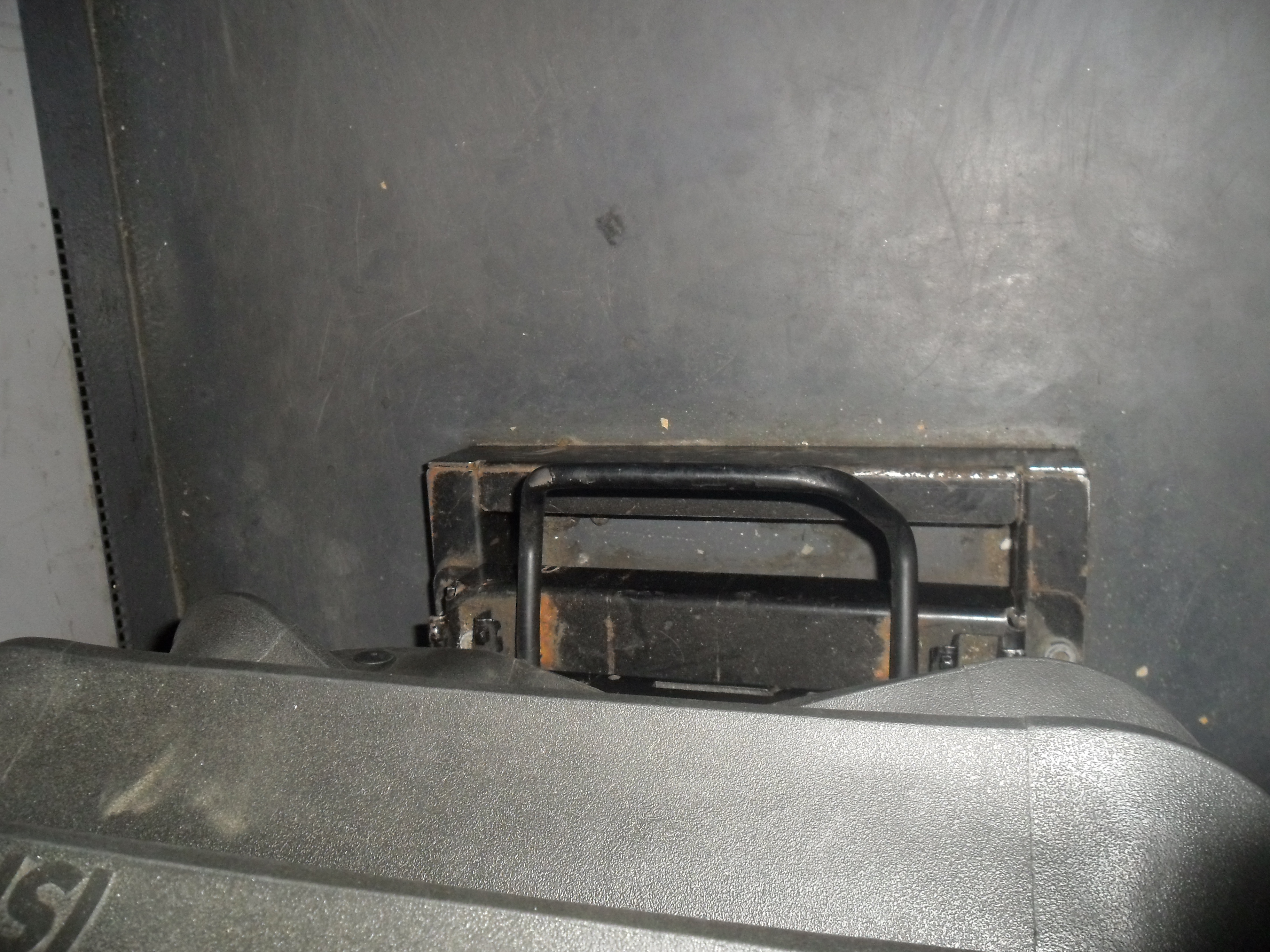

Előre-hátra tolás

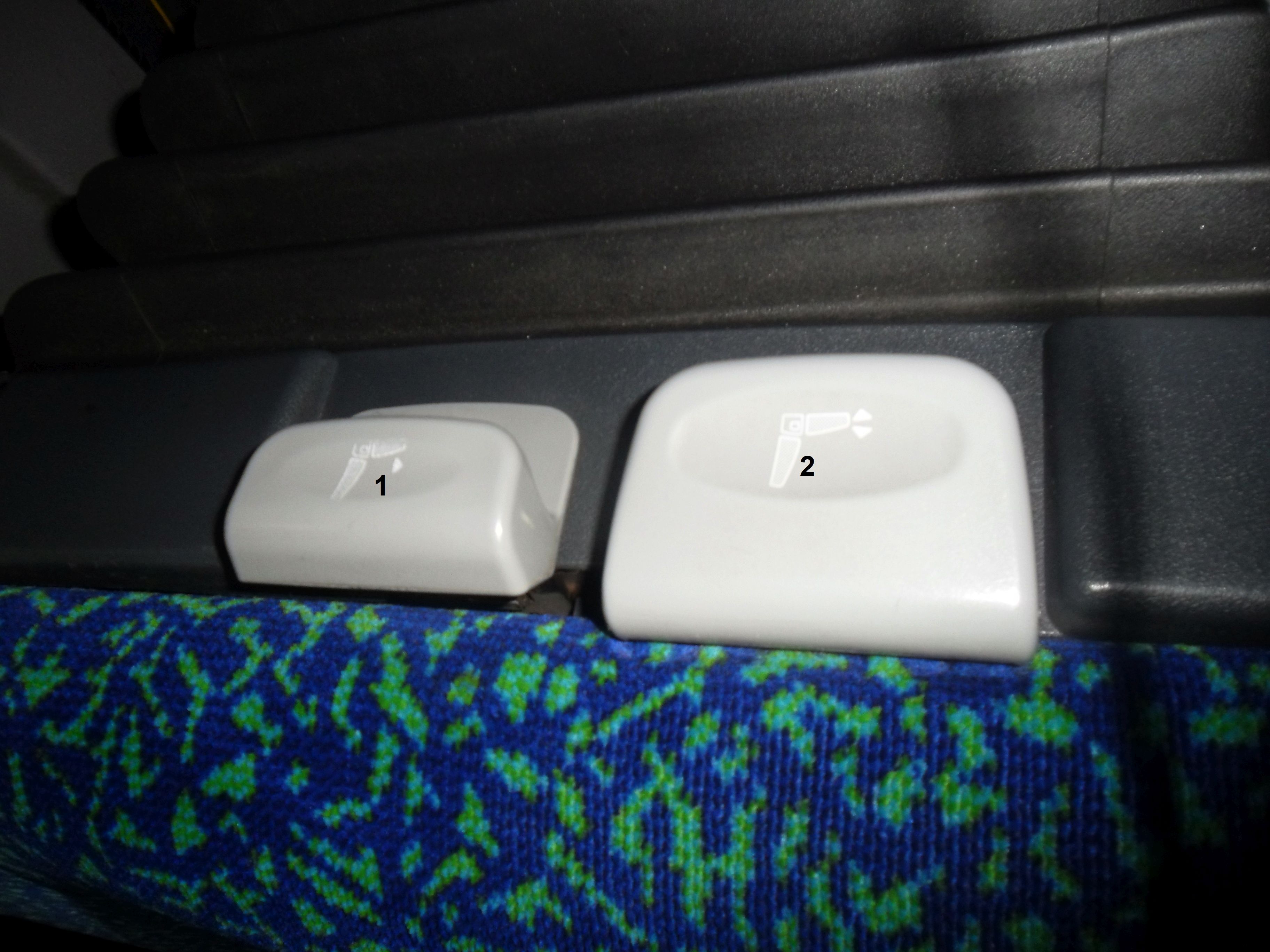

1. Ülőlap hosszúsága
2. Ülőlap dőlésszöge




Ülésfűtés

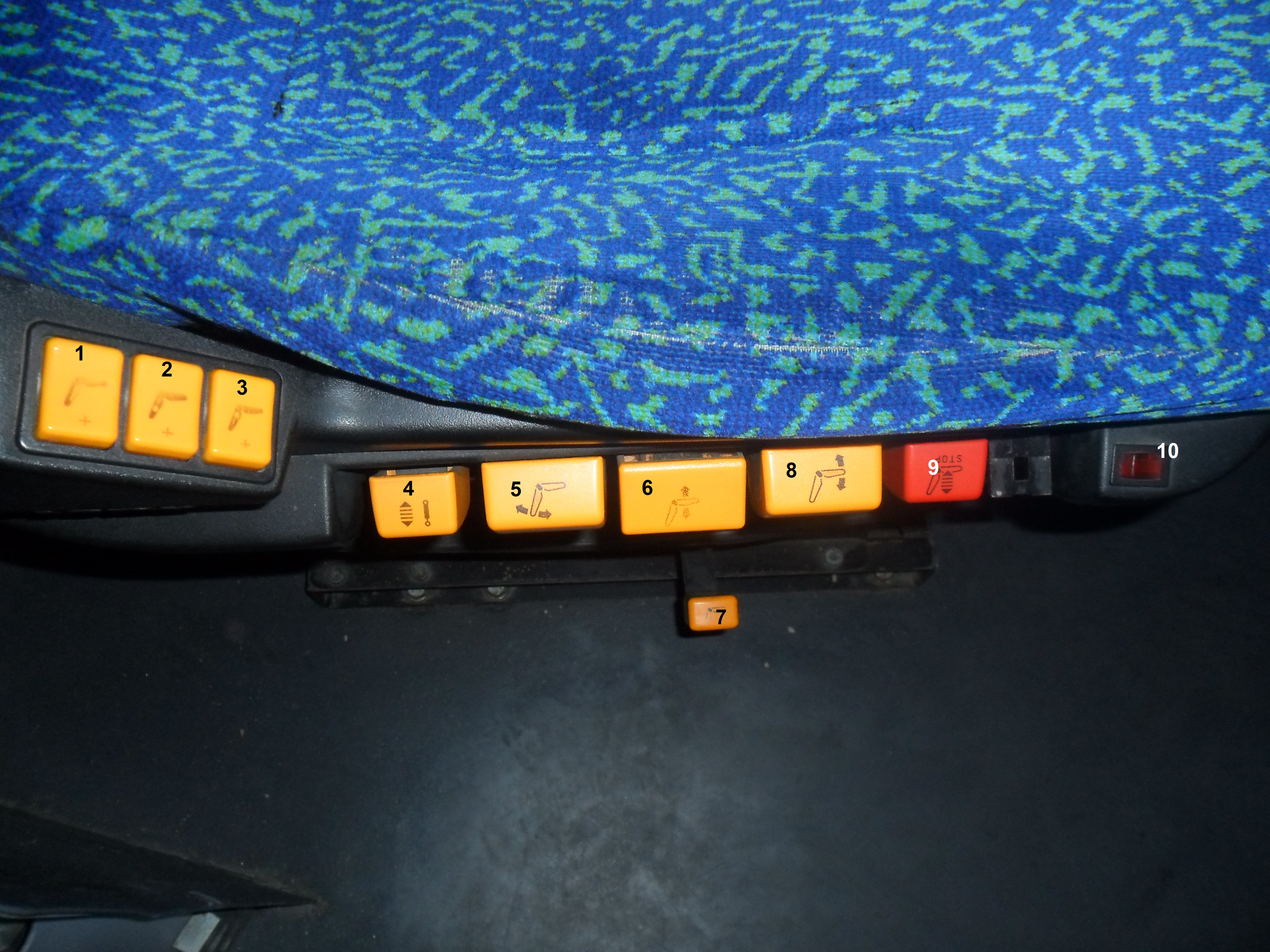

Egy másik típusú ülés

1. Deréktámasz állítása
2. Felső gerinctámasz állítása
3. Alsó gerinctámasz állítása
4. Ülés rugózás keménysége
5. Háttámla döntése
6. Ülésmagasság állítása
7. Ülés kifordítása
8. Ülőlap dőlésszöge
9. Ülés vészleeresztő
10. Ülésfűtés

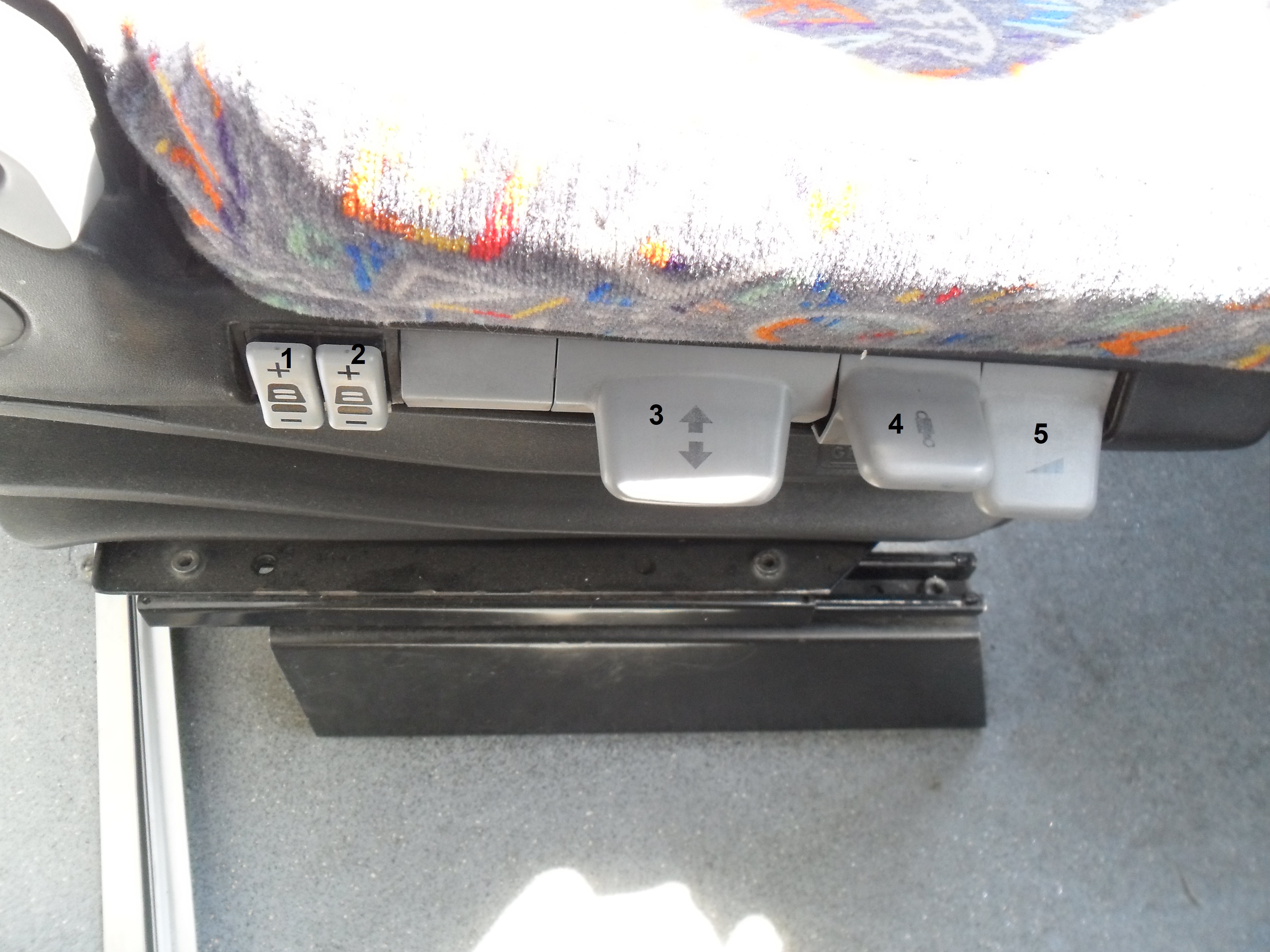

Egy harmadik típusú ülés

1. Felső gerinctámasz állítása
2. Alsó gerinctámasz állítása
3. Ülésmagasság állítása
4. Ülés rugózás keménysége
5. Vészleeresztés

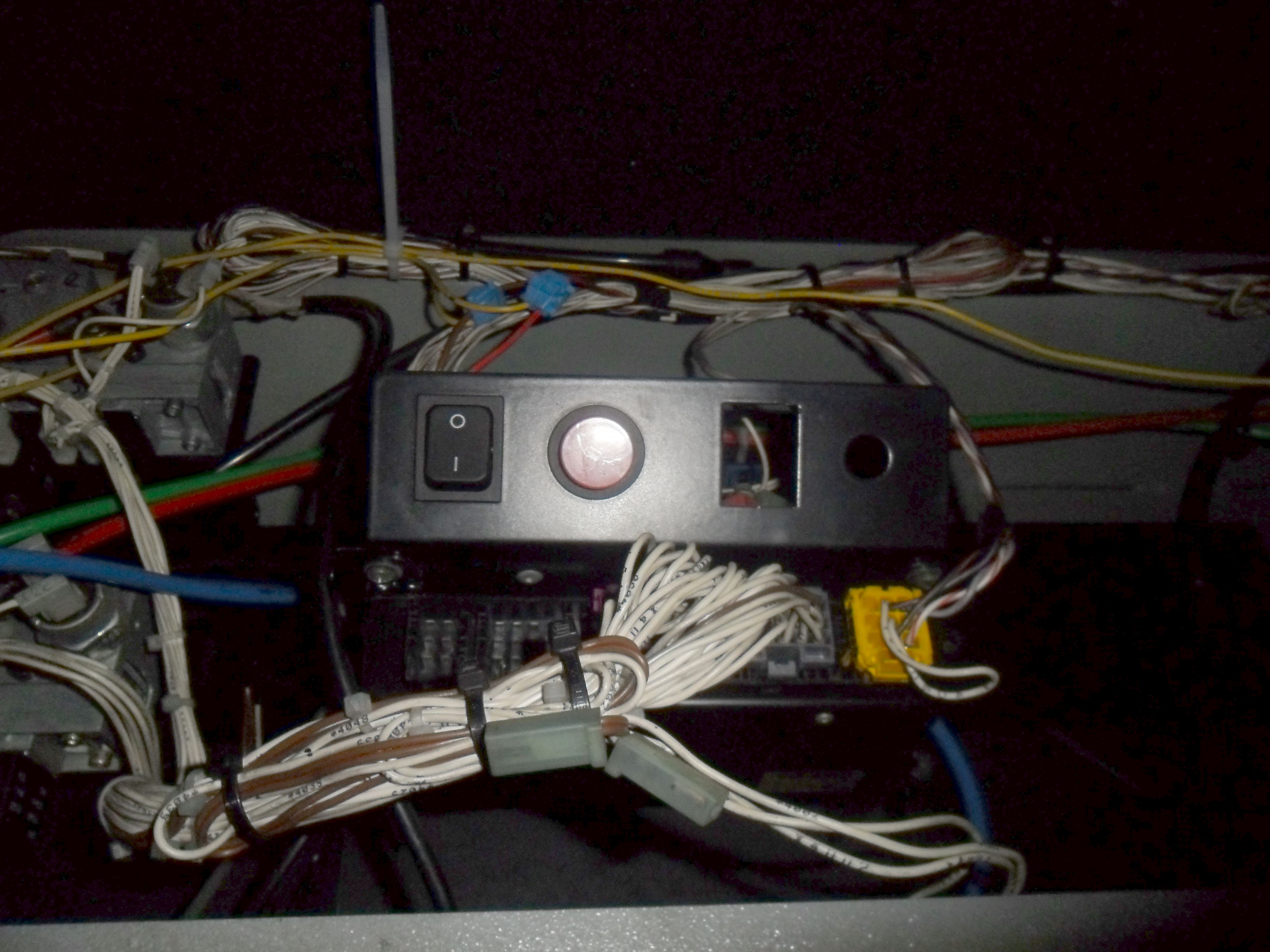

Első ajtó fölötti doboz

A bal oldali kapcsoló az ajtóféket iktatja ki.
A jobb oldali nyomógomb nyitja és zárja az ajtót.

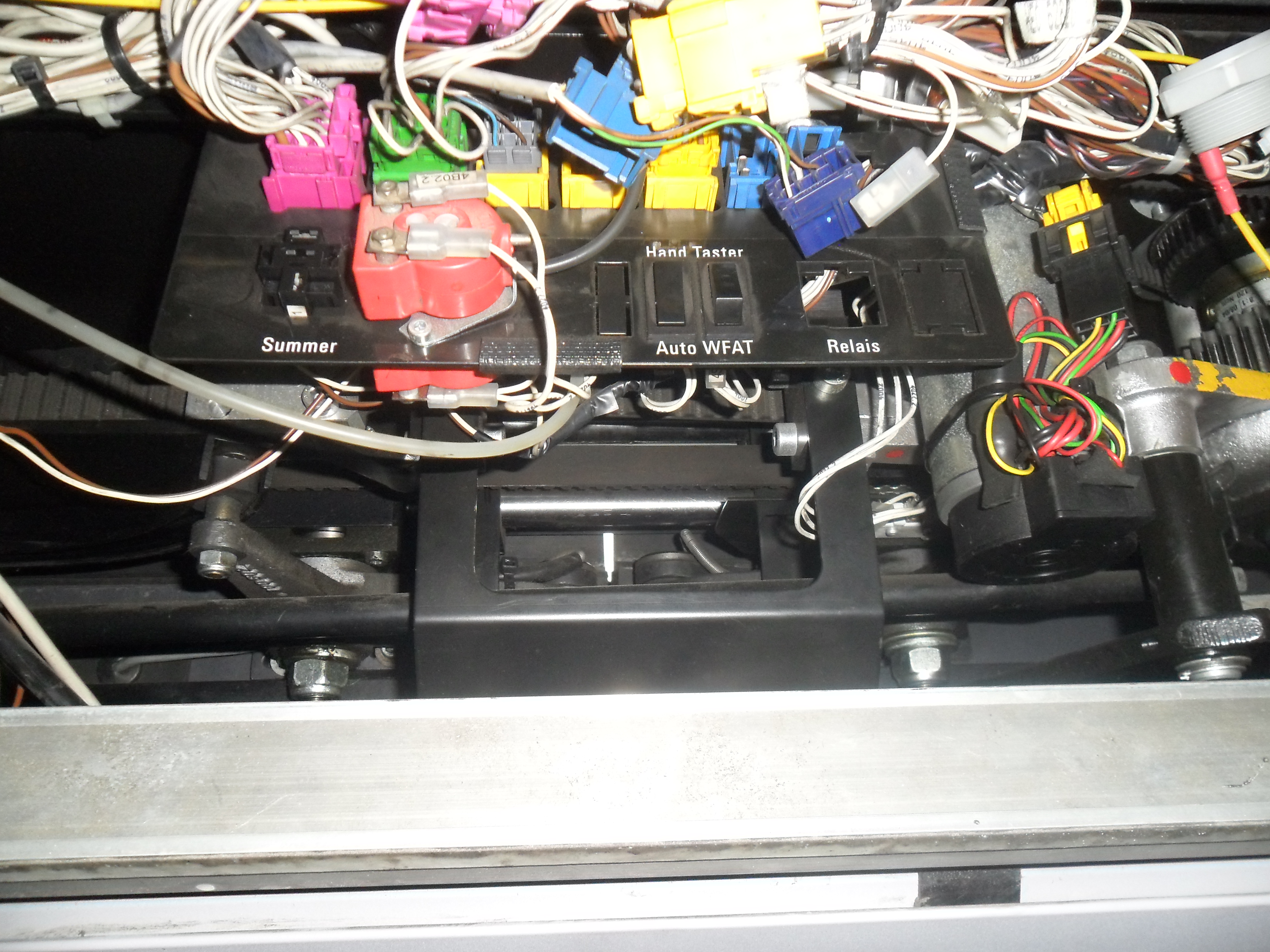

Többi ajtó fölötti doboz

A bal oldali kapcsoló az automata zárást iktatja ki.
A jobb oldali billenőgomb nyitja és zárja az ajtót.

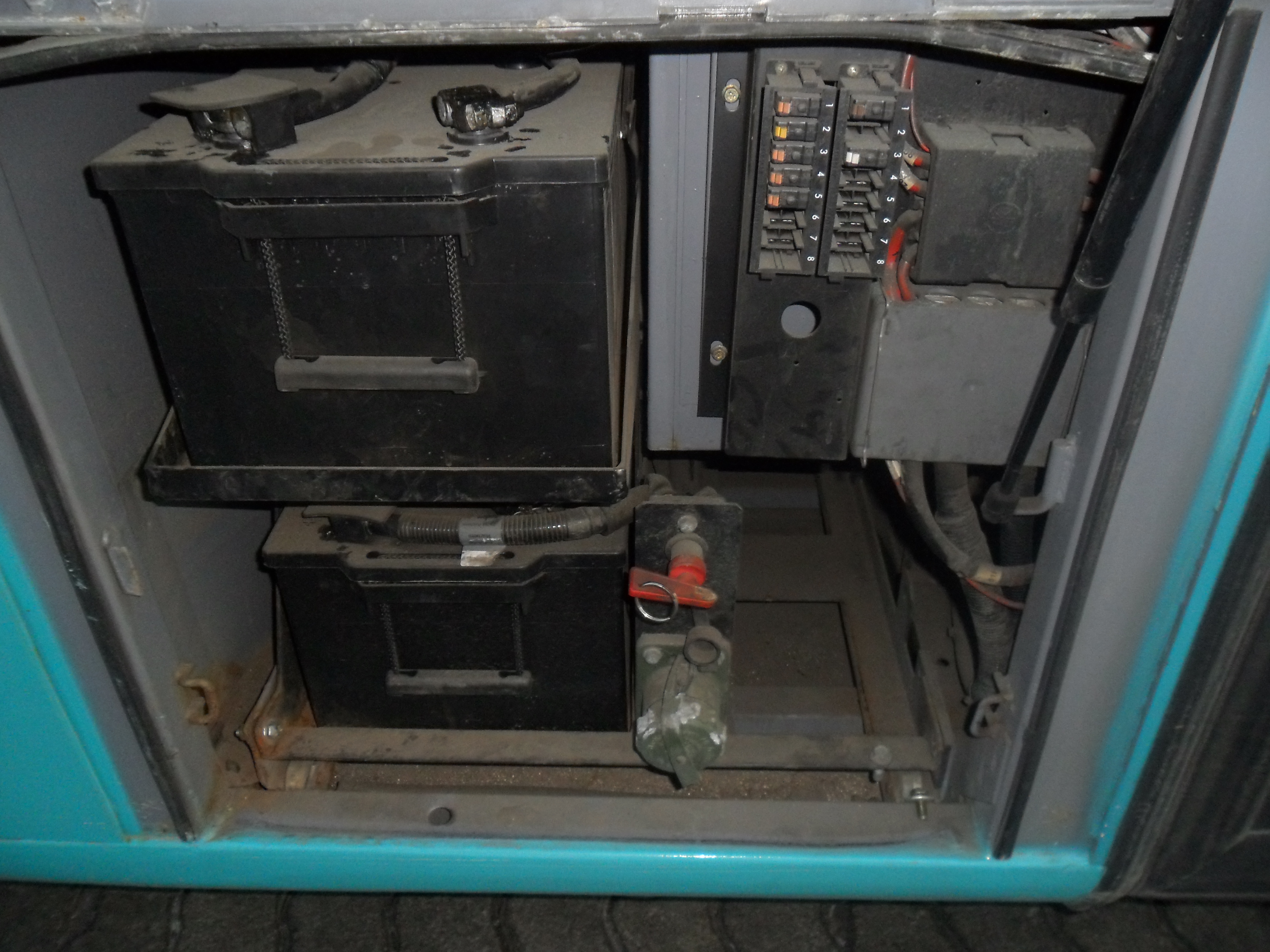

Az akkumulátor és a főkapcsoló.
Kikapcsolt állapotban a kapcsoló kivehető.
