Ezen az oldalon a BKV Zrt. Ikarus 412 autóbuszainak a műszerfalát fogom bemutatni. A képek az OMSI-ban készültek.

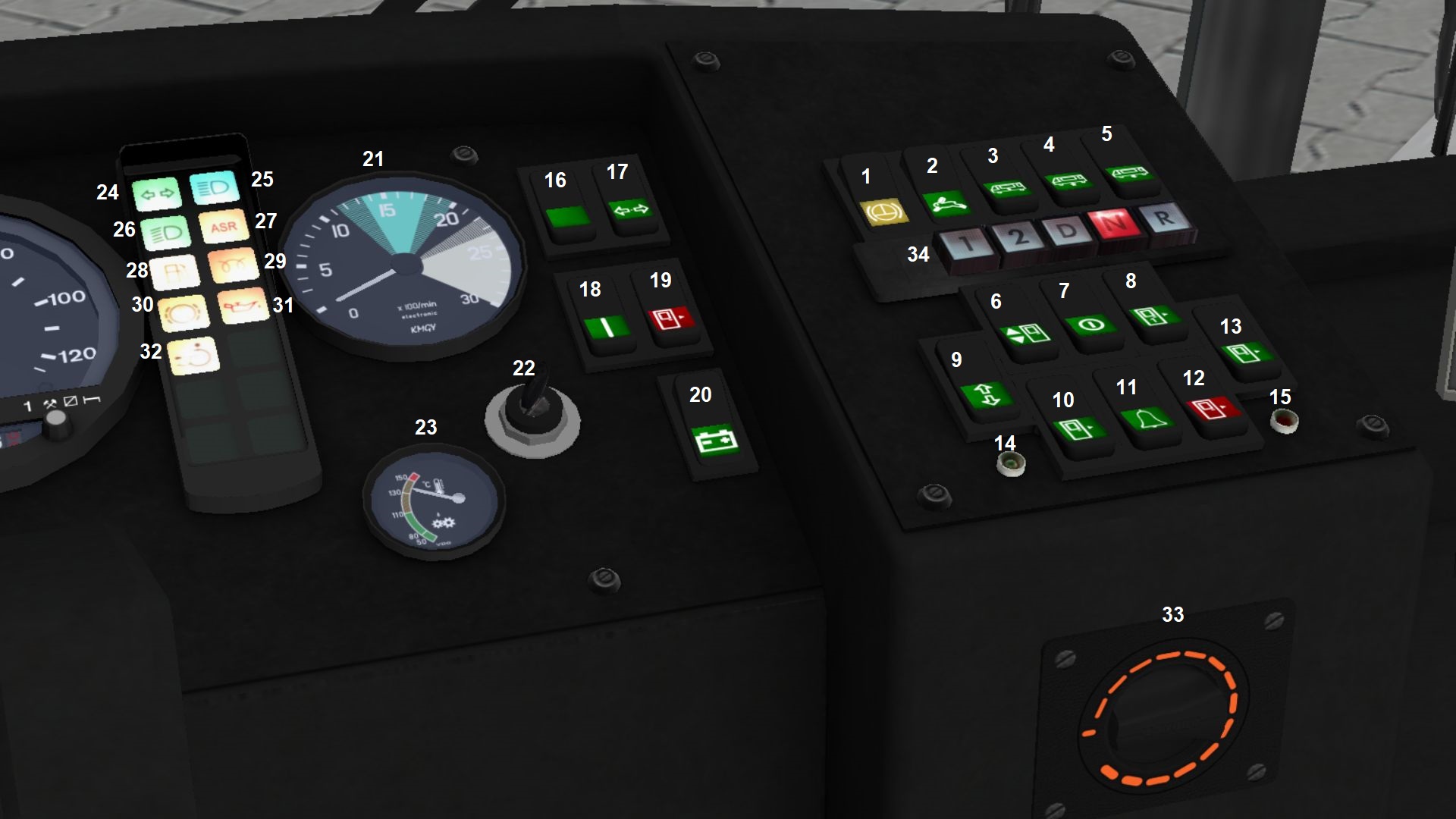

1. Retarder kapcsoló
2. Sebességváltó üzemmód (normál / hegyipályás)
3. Kocsiszekrény emelés (utazó / szervizállás)
4. Térdepeltetés oldása
5. Térdepeltetés

6. Ajtófelező (bekapcsolt állapotban az első ajtónak csak az első szárnya nyílik)
7. 20 órás kapcsoló (2-3 ajtók leszállásjelzője kiiktatva, ajtó fölött piros jelzés világít)
8. 1. ajtó nyitás

9. FOK-Gyem / Vultron léptető

10. Ajtónyitás engedélyező (csak bekapcsolt gyújtásnál működik)
11. Indításjelző (csak bekapcsolt gyújtásnál működik)
12. Ajtózárás (csak akkor működik, ha szól a csengő)

13. Összes ajtó nyitás

14. Leszállásjelző
15. Ajtó nyitva


16. AVM főkapcsoló
17. Utasszámláló berendezés végállomás nyomógomb

18. FOK-Gyem / Vultron főkapcsoló
19. Ajtó vésznyitás törlése

20. Akkumulátor főkapcsoló

21. Fordulatszám mérő
22. Gyújtáskapcsoló
23. Váltóolaj hőmérő

24. Index visszajelző
25. Távolsági fényszóró bekapcsolva
26. Tompított fényszóró bekapcsolva
27. Kipörgésgátló beavatkozás
28. Üzemanyagszint alacsony
29. Izzítás folyamatban
30. Első futómű fékbetét elkopott
31. Központi kenőberendezés hiba
32. Mozgássérült leszállásjelző


33. Páramentesítő hőfokszabályzó

34. Sebességváltó gombsor

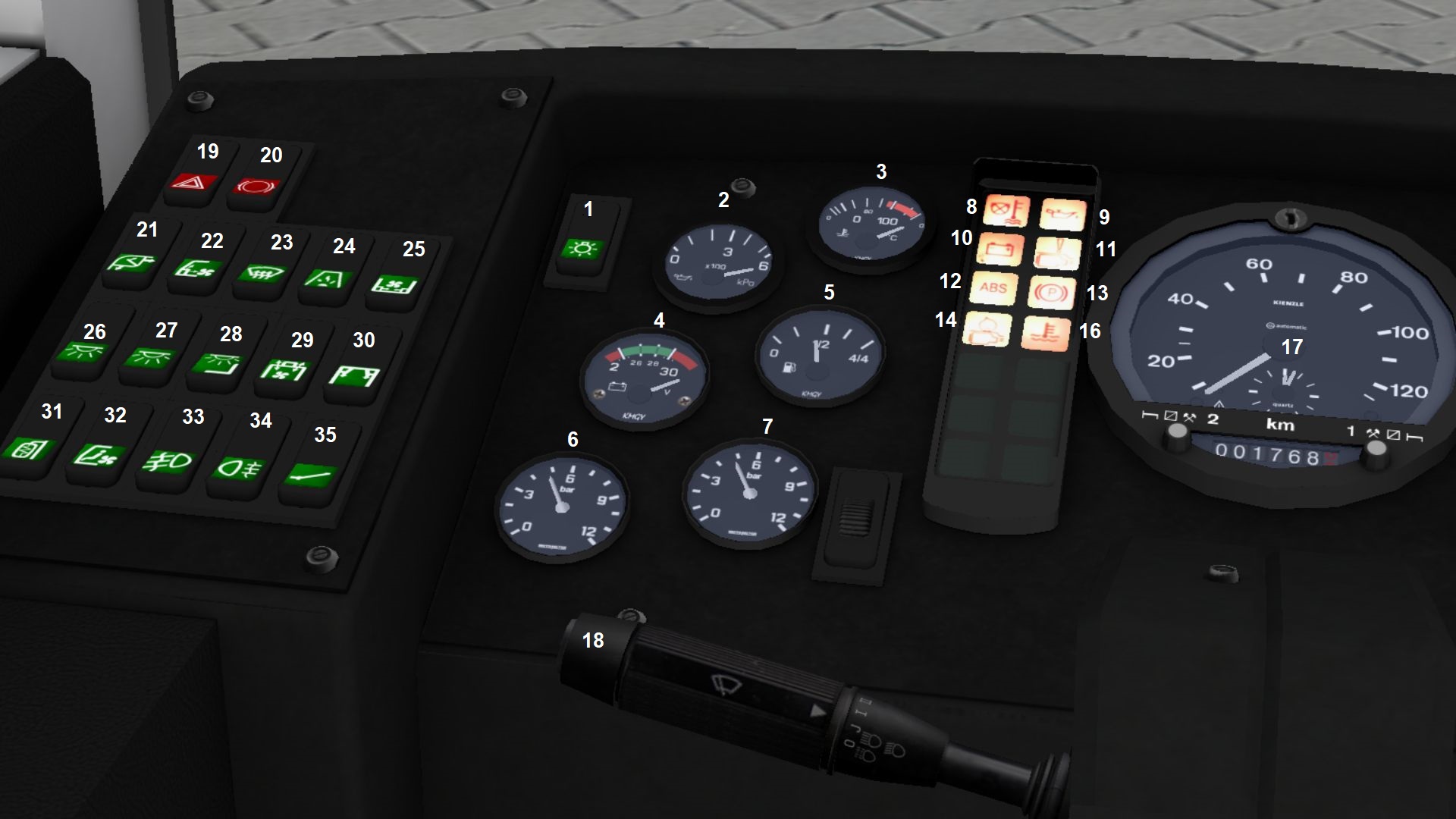

1. Világítás kapcsoló (ki / helyzetjelző / tompított fényszóró)

2. Motorolaj nyomásmérő
3. Hűtővíz hőmérő
4. Akkumulátor töltöttség mérő
5. Üzemanyagszint mérő
6. Levegő nyomásmérő
7. Levegő nyomásmérő

8. Alacsony levegőnyomás / magas hűtővízhőmérséklet
9. Motorolaj nyomás alacsony
10. Nincs akkumulátortöltés
12. Elektronikus motorszabályozás hiba
13. Rögzítőfék behúzva
14. Motortér tűz
16. Hűtővíz szint alacsony

17. Sebessségmérő, kilométerszámláló, pontos idő

18. Kombinált bajuszkapcsoló
Előre-hátra: index
Fel: fénykürt; Le: távolsági fényszóró
Gyűrű forgatása: ablaktörlő
Gyűrű benyomása: ablakmosó
Kar végén levő gomb: kürt


19. Elakadásjelző
20. Ajtófék szükségoldó

21. Páramentesítő belső keringtetés / friss levegő
22. Páramentesítő fújásirány (csak lábra / lábra és szélvédőre / csak szélvédőre)
23. Páramentesítő ventiláror (2 fokozat)
24. Keringtető szivattyú
25. Utastéri fűtőventilátorok (2 fokozat)

26. Utastérvilágítás 4/9
27. Utastérvilágítás 5/9
28. Fülkevilágítás
29. Fülke tetőventilátor (szívás/fújás)
30. Utastéri tetőventilátorok (1 fokozat, vegyes szívás/fújás)

31. Tükörfűtés
32. Vezetőülés mögötti fűtőventilátor (2 fokozat)
33. Első ködfényszóró
34. Hátsó ködlámpa
35. Megállófék
