ORION AT 401/A

Az Orion gyár ezt a televíziókészüléket exportra gyártotta a CCIR
norma szerint 7 beépített csatornával. A szuperrendszerű készülék
13 noválcsővel és 43 cm ernyőátmérőjű 70 fokos képcsővel került
forgalomba az NDK-ban, valamint Finnországban.

Az Orion AT 401/A televíziókészülék műszaki adatai:

Szekrény:                         diófa
Szekrény méret:                515 x 472 x 490 mm (szél. x mély. x ma)
Súly:                                27 kg
Feszültség:                      110 vagy 220 V , 50 Hz
Teljesítményfelvétel:           kb. 100 W
Biztosítékok:                    110 V-nál 1 A, 220 V-nál 0,7 A
Csövek száma:                 képcsővel együtt 14 db.
Képnagyság:                     360 x 270
Sorfrekvencia:                   15.625 Hz
Képfrekvencia:                   25/sec. (váltott soros eljárás)
Nagyfeszültség:                12-14 kV
Antennabemenet:              240 Ω szimmetrikus közel-távol bemenet
Hangszóró:                       1 db. 160 mm átm. permanens dinamikus
Kimenő teljesítmény:          0,5 W
Sávszélesség kép KF:       4 MHz
Sávszélesség antennáról:   3,5 MHz
Kép KF:                            38 MHz
Hang KF:                          32,5 MHz
Közbenső hordozó:            5,5 MHz
Kép- és hangérzékenység: jobb mint 300 uV
Függőleges linearitás,
illetőleg a torzítás:             legfeljebb + - 10 %
Vízszintes linearitás,
illetőleg a torzítás:             legfeljebb + - 12 %

Elektroncsövek:

1db. PCC84, 1db. PCF82, 3db. EF80, 1db. ECH81, 2db. ECL80,
1db. PL81, 1db. PY83, 1db. PY82, 1db. EH81, 1db. DY80

Képcső: 43 cm, 70 fokos AW 43-20, 43SCP4, 17HP4-B

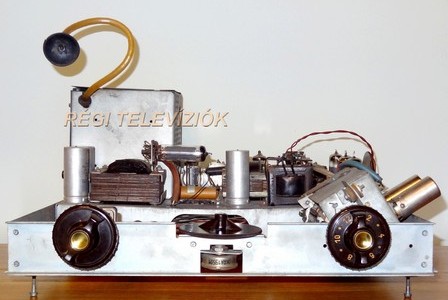

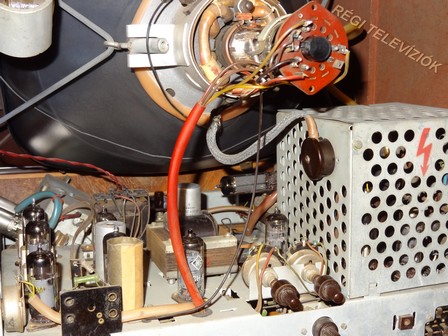

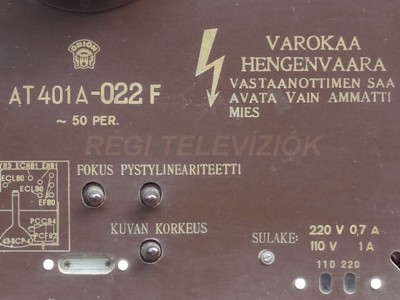

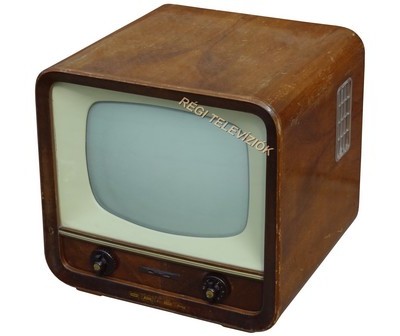

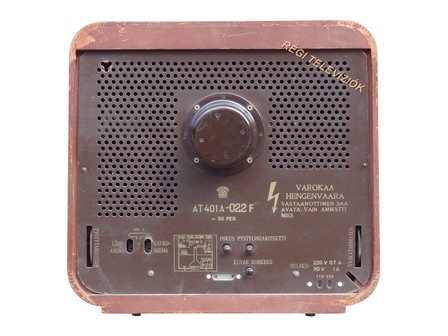

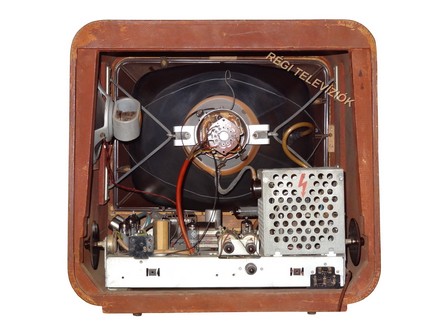

A képeken látható Orion AT 401A-022F típusú televízió adatai:

A televízió finn exportra készült.
Gyártási év: 1959 február
Sorozatszáma: 413643

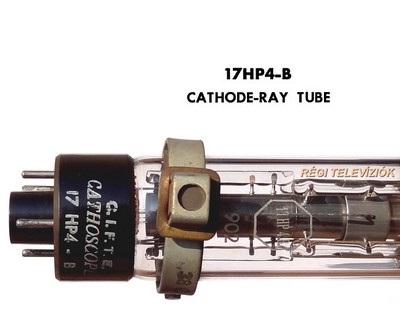

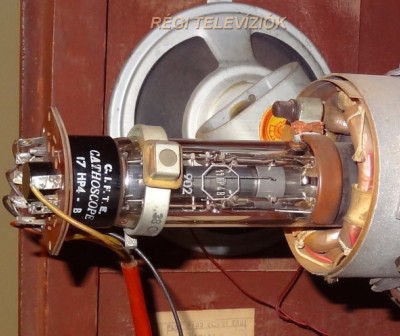

Képcső típusa: 17HP4-B General Electric (amerikai gyártmány)

Beszerzési év: 2014
