ORION AT 501M

A 2 csatornás Orion AT 501-es televízió továbbfejlesztett változata.
A korszerűsítés során ebbe a készülékbe már egy 12 csatornás
dobváltó került beépítésre.
A szuperrendszerű készülék 20 noválcsővel, és 43 cm átmérőjű
70 fokos képcsővel került forgalomba. Ebből a továbbfejlesztett
változatból lengyel exportra is készült, ezeken a készülékeken az
AT 501L típusjel volt olvasható. A televíziókészülék korabeli ára
5850. Ft. volt.

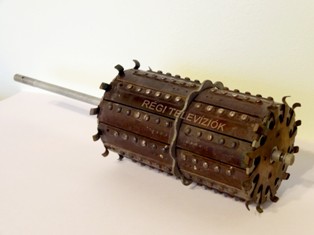

12 csatornás forgódob:

Megjelent típusok:
AT 501             2 csatornás

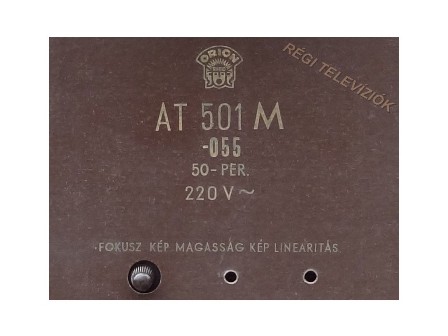

AT 501 M-055  12 csatornás
AT 501 L         12 csatornás, lengyel exportra készült
AT 501 L -044  12 csatornás, lengyel exportra készült

Az Orion AT 501 M televíziókészülék műszaki adatai:

Szekrény:                     diófa
Méret:                          610 x 530 x 460 mm
Súly:                            35 kg
Feszültség:                  220 V + 5% - 10% DC és AC
Áramfelvétel:                 0,7 A
Fogyasztás:                 160 W
Biztosítékok:                2 db 1 A és 1 db 250 mA
Csövek száma:             képcsővel együtt 21 db.
Képnagyság:                360 x 270
Sorfrekvencia:              15.625 Hz
Képfrekvencia:              25/sec. (sorváltással)
Nagyfeszültség:            13 kV + - 1 kV
Antennabemenet:           240 Ω szimmetrikus közel-távol bemenet
AGC :                           van
Hangszóró:                    2 db. 6,5" permanens dinamikus
Kimenő teljesítmény:      2 W
Videófokozat
sávszélessége:               minimum 4,5 MHz
Középfrekvenciás
fokozat sávszélessége:    5 MHz
Képhordozó
középfrekvencia:              38 MHz
Hanghordozó
középfrekvencia:              31,5 MHz
Sávszélesség antennáról: minimum 4,5 MHz
Képérzékenység:             jobb, mint 150 uV
Hangérzékenység:           jobb, mint 150 uV
Szinkronérzékenység:      jobb, mint 150 uV
Linearitás függőlegesnél:  + - 5 % lehet a maximális eltérés
Linearitás vízszintesnél:   + - 10 % lehet a maximális eltérés
Csatorna-váltó:                12 csatornás dobváltó

Elektroncsövek: 1db. PCC84, 1db. PCF82, 5db. EF80, 2db.ECC82,
1db, PL83, 1db. ECH81, 1db. PABC80, 1db. PL82, 2db. ECL80
2db. PY82, 1db. PL81, 1db. PY83, 1db. DY80.
Képcső: 43 cm, 70 fokos AW 43-20 vagy 43SCP4

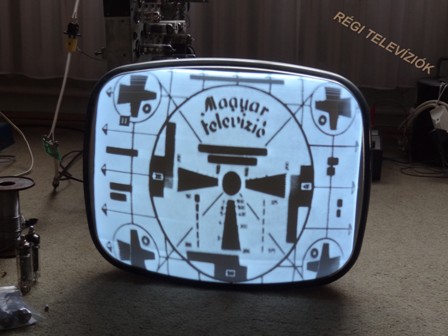

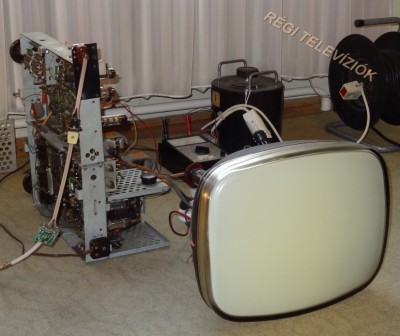

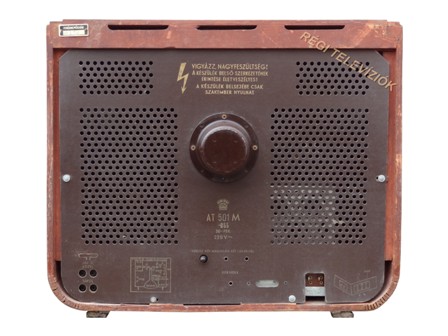

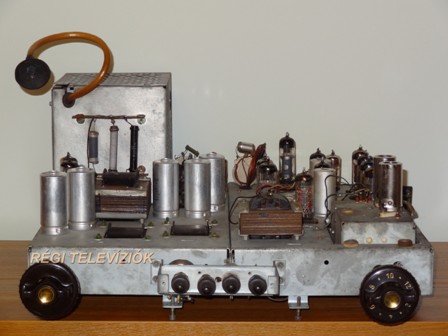

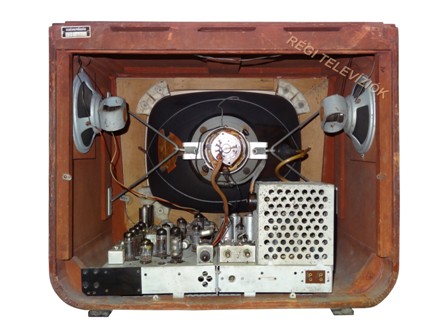

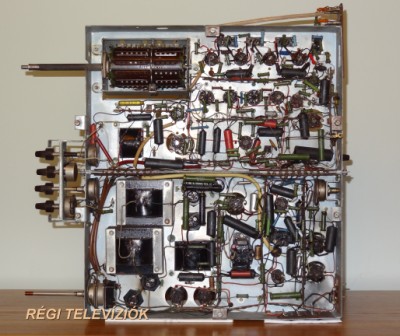

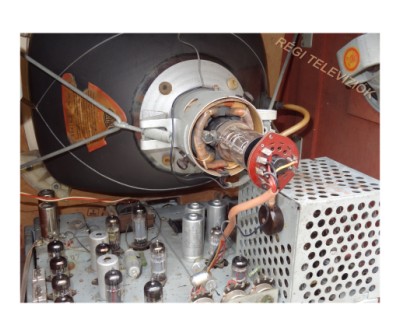

A képeken látható AT501M-055 televízió adatai:
Gyártási év: 1959 február
Sorozatszáma: 528035
Korabeli ára: 5850. Ft.
A televízió volt tulajdonosa:
Beszerzési év: 2014
