ORION AT 401/N  és  ORION AT 504              Hirdetés

Az Orion AT401N, és az AT504-es típusjelzésű szuper rendszerű készülék, 15 elektroncsővel, egy germánium diódával, szelén hálózati egyenirányítóval, és 43 cm ernyőátmérőjű 90 fokos képcsővel került megépítésre. A két típus azonos külsővel, és elektronikával rendelkezik. A különbség csak annyiban mutatkozik meg, hogy az egyik készülék CCIR, a másik OIRT norma előírásai szerint készült . Az Orion AT401N-es jelzésű televíziók 10 CCIR csatornával felszerelve kerültek forgalomba az NDK-ban. Az Orion AT504-es típusú készülékek pedig 7-10 OIRT csatornával készültek csehszlovák, és lengyel exportra. Hazai piacra ezekből a típusokból nem gyártottak, viszont az 1959-ben megjelenő Orion AT403-asban a fent említett televíziók elektronikáját alkalmazták.

Megjelent típusok:

Orion AT 401N 011   NDK exportra készült.            (CCIR normás)
Orion AT 504   066   Csehszlovák exportra készült. (OIRT normás)
Orion AT 504   077   Lengyel exportra készült.       (OIRT normás)

ORION AT 401N és AT 504 készülék műszaki adatai:

Méret:                              520 x 490 x 480 mm
Súly:                                kb. 36 kg
Feszültség:                      110, 120, 127, 220 V.
Teljesítményfelvétel:           kb. 125 W
Biztosítékok:                     220 V-nál 0,8 A
Csövek száma:                  képcsővel együtt 15 db.
Képnagyság:                     36 x 27 cm
Sorfrekvencia:                   15.625 Hz
Képfrekvencia:                   25 Hz (váltott soros eljárás)
Nagyfeszültség:                12-14 kV
Antennabemenet:              240 Ω szimmetrikus közel-távol bemenet
Hangszóró:                       160 mm átm. permanens dinamikus
Kimenő teljesítmény:         1,5 W (10 % torzításnál)
Videó végfok sávszél.:        3,8 MHz
Kép KF sávszélessége:      4 MHz
Sávszélesség antennáról:   3,5 MHz
Kép- és hangérzékenység: jobb mint 300 uV
Függőleges linearitás,
illetőleg a torzítás:             legfeljebb + - 10 %
Vízszintes linearitás,
illetőleg a torzítás:             legfeljebb + - 12 %

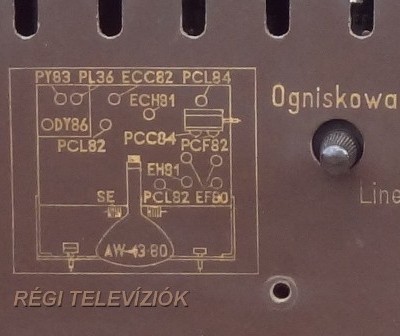

Elektroncsövek:
1db. PCC84, 1db. PCF82, 3db. EF80, 1db. PCL84, 1db. ECH81,
1db. EH81, 2db. PCL82, 1db. ECC82, 1db. PL36, 1db. PY83,
1db. DY86

Képcső: 43 cm 90 fokos AW 43-80

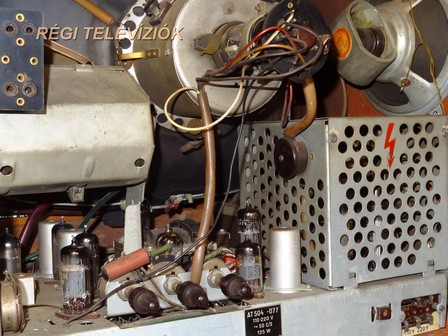

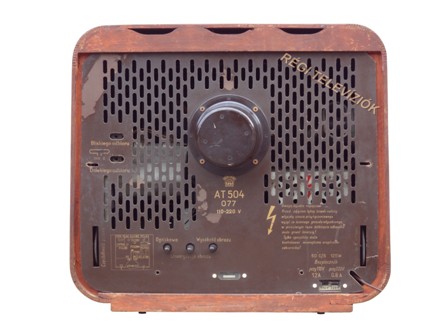

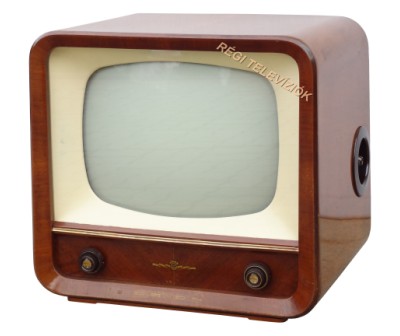

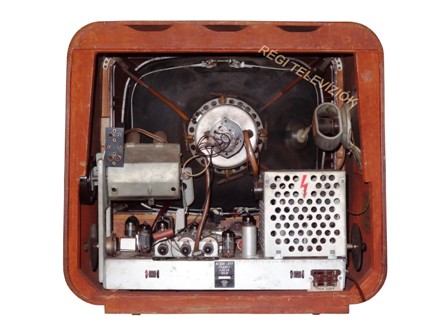

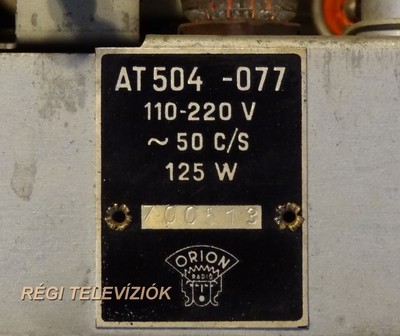

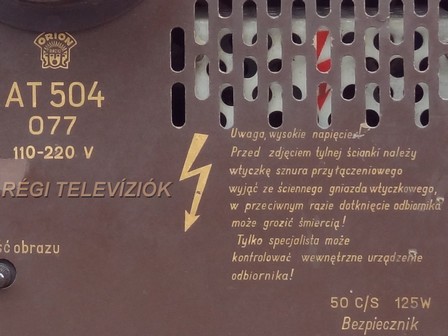

A képeken látható Orion AT 504-077-es televízió adatai:
A televízió lengyel exportra készült.
Gyártási év: 1959 május
Sorozatszáma: 700513

Beszerzési év: 2016
