ORION AT 602

A szuper rendszerű készülék 18 elektroncsővel, négy germánium
diódával, szelén hálózati egyenirányítóval, és 43 cm ernyőátmérőjű
90 fokos képcsővel került forgalomba. A 12 csatornás dobváltóval
rendelkező kétnormás televíziót ellátták távszabályzó csatlakozóval
is. A távszabályzó csatlakoztatásával a hangerőt, a fényerőt, és a
kontrasztot lehetet szabályozni. Ebben a készülékben, és nagyobb
képcsővel szerelt testvérénél az AT 603-ban használnak Magyaror-szágon első ízben hangolásjelzőt, ez a korabeli rádióknál jól ismert
varázsszem. A televízió rendelkezik hang- és képregiszter kapcso-
lókkal is, amivel a hangnál- /beszéd és zene/, képnél- /stúdió és film/
üzemmódok közül lehet választani. Ebből a típusból sokat gyártottak

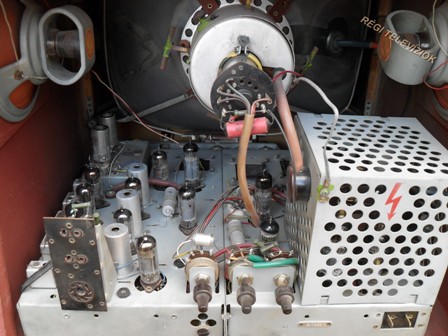

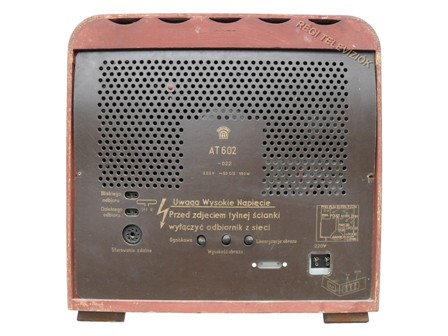

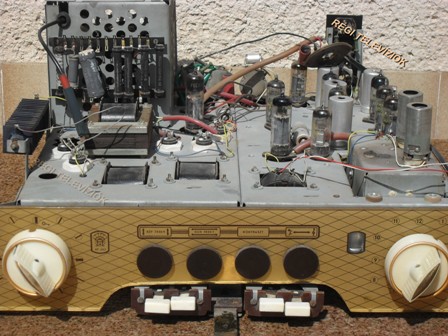

exportra, a mellékelt képeken is egy ilyen televíziókészülék látható,
melynek hátlapján lengyel felírat olvasható.

Az Orion AT602 televíziókészülék műszaki adatai:

Méret:                              520 x 515 x 510 mm
Súly:                                34 kg
Feszültség:                       220 V AC, DC + 5% - 10%
Teljesítményfelvétel:           kb. 180 W
Áramfelvétel:                     800 mA
Biztosítékok:                     2 db. 1 A-es, 1 db. 300 mA-es
Csövek száma:                  képcsővel együtt 18 db.
Képnagyság:                     360 x 270
Sorfrekvencia:                   15.625 Hz
Képváltó frekvencia:           50 Hz
Nagyfeszültség:                14-17 kV
Antennabemenet:              240 Ω szimmetrikus közel-távol bemenet
Hangszóró:                       2 db. 160 mm átm. permanens dinamikus
Egyenirányítók:                 hálózati: szelén, videó: germánium dióda
                                        hang: PABC80
AGC:                                impulzált
Kimenő teljesítmény:         2 W
Videó sávszélesség:          4,5 MHz
KF sávszélesség:              4,2 MHz
Kép KF:                            38 MHz
Hang KF:                          32,2 MHz és 31,5 MHz
Képérzékenység:              < 100 uV
Hangérzékenység:            <   50 uV
Függőleges linearitás,
illetőleg a torzítás:             legfeljebb + - 10 %
Vízszintes linearitás,
illetőleg a torzítás:             legfeljebb + - 12 %
Trapéztorzítás:                  < 2 %
Párna vagy
hordó torzítás:                   < 3 %
Kontraszt:                         1 : 3
Távszabályzó:                    fényerő, hangerő, kontraszt
Kép regiszter:                    stúdió - film
Hang regiszter:                  beszéd - zene
Hangolásjelző:                   EM80, gombnyomásra jelez
Csatornaszám:                  12
Norma:                              OIRT és CCIR

Elektroncsövek:
1db. PCC88, 1db. PCF82, 4db. EF80, 1db. EM80, 1db. PCL84,
2db. ECH81, 1db. PABC80, 1db. PL82, 1db. PCL82, 1db. ECC82,
1db. PL36, 1db. PY83, 1db. DY86

Képcső: 43 cm 90 fokos AW 43-80

Megjelent típusok:

AT 602-011
AT 602-022

A képeken látható AT 602-022-es televízió adatai:

A televízió lengyel exportra készült.
Gyártási év: 1959
Sorozatszáma: 607239

Beszerzési év: 2010
