ORION AT 501

Hazánkban az első televíziókészülék, melynek sorozatgyártása
1956-ban kezdődött. Megjelenésének első időszakában a védőplexi
mögötti képernyőkeret zöld színű volt. A szuperrendszerű készülék
20 noválcsővel és 43 cm ernyőátlójú 70 fokos
képcsővel került forgalomba. A televíziós frekvenciasáv első két
csatornájának vételére volt alkalmas. Az AT 501-es televízió tovább-
fejlesztett típusa az AT 501 M, ez 12 csatornás forgódobos hullám-
váltóval került forgalomba. Ebből a továbbfejlesztett változatból
lengyel exportra is készült, ezeken a készülékeken az AT 501 L
típusjel volt olvasható. A televíziókészülék korabeli ára 5500. Ft. volt.

Az Orion AT 501 televíziókészülék műszaki adatai:

Szekrény:                     diófa
Méret:                          610 x 530 x 460 mm
Súly:                            35 kg
Feszültség:                  220 V + 5% - 10% DC és AC
Áramfelvétel:                 0,7 A
Fogyasztás:                 160 W
Biztosítékok:                2 db 1 A és 1 db 250 mA
Csövek száma:             képcsővel együtt 21 db.
Képnagyság:                360 x 270
Sorfrekvencia:              15.625 Hz
Képfrekvencia:              25/sec. (sorváltással)
Nagyfeszültség:            13 kV + - 1 kV
Antennabemenet:           240 Ω szimmetrikus közel-távol bemenet
AGC :                           van
Hangszóró:                    2 db. 6,5" permanens dinamikus
Kimenő teljesítmény:      2 W
Videófokozat
sávszélessége:               minimum 4,5 MHz
Középfrekvenciás
fokozat sávszélessége:    5 MHz
Képhordozó
középfrekvencia:              38 MHz
Hanghordozó
középfrekvencia:              31,5 MHz
Sávszélesség antennáról: minimum 4,5 MHz
Képérzékenység:             jobb, mint 150 uV
Hangérzékenység:           jobb, mint 150 uV
Szinkronérzékenység:      jobb, mint 150 uV
Linearitás függőlegesnél:  + - 5 % lehet a maximális eltérés
Linearitás vízszintesnél:   + - 10 % lehet a maximális eltérés
Hullámsávok:
1-es csatorna:                 49,75 MHz képhordozó
                                      56,25 MHz hanghordozó
2-es csatorna:                 59,25 MHz képhordozó
                                      65,75 MHz hanghordozó

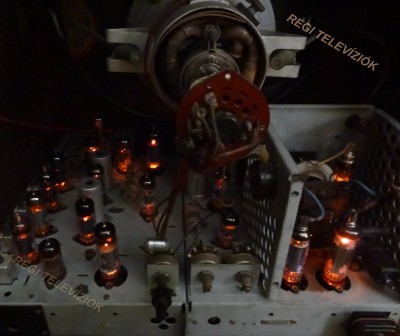

Elektroncsövek: 1db. PCC84, 1db. PCF82, 5db. EF80, 2db.ECC82,
1db, PL83, 1db. ECH81, 1db. PABC80, 1db. PL82, 2db. ECL80
2db. PY82, 1db. PL81, 1db. PY83, 1db. DY80.

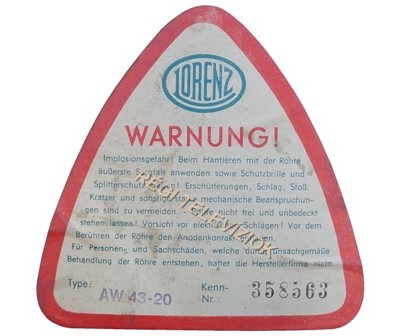

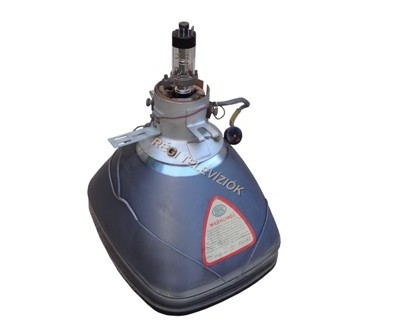

Képcső: 43 cm, 70 fokos AW 43-20 vagy 43SCP4

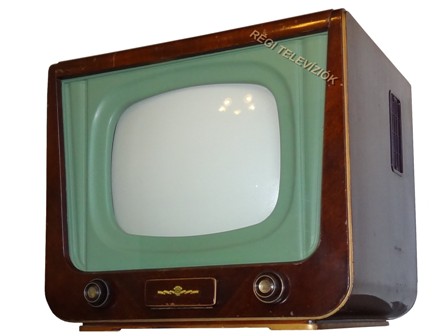

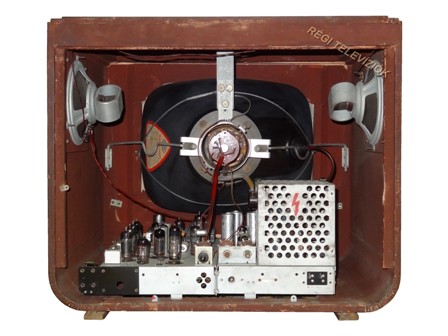

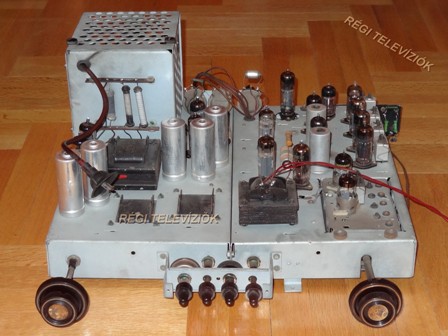

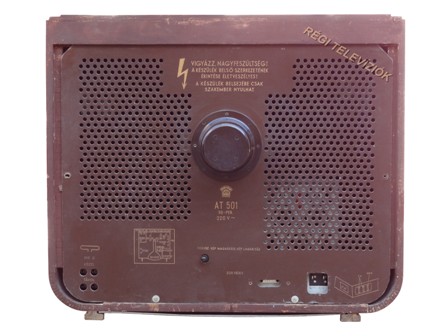

A képeken látható AT 501-es televízió adatai:
Gyártási év: 1956 október 3.
Sorozatszáma: 503508
Beszerzési év: 2012
