Napjaink elanyagiasodott világában, nem mindegy, hogy akár 24órás üzemben mûködõ PMR rádiónk, milyen módon kapja a mûködéshez szükséges áramellátást. Boltban vásárolt elemekkel is mûködik, de ha kétnaponta kellene egy garnitúra elemet vennünk akkor ugye nem kell nagy fejszámoló mûvésznek lennünk, hogy ez milyen költségekkel járna. Egy jó megoldás is lehetne az újratölthetõ elem, ellenben erre is oda kell figyelni, idõnként cserélni, feltölteni õket. Bizton állíthatom, az alábbi megoldás a leg költséghatékonyabb módszer PMR rádiónk áramellátásához. Leszögezném az elején hogy a kapcsolás 5Voltos stabilizátorral van megépítve tehát 5Voltot mérhetünk a kimenetelén, a maximális terhelhetõsége pedig 1Amper, abban az esetben ha a transzformátor ami a kapcsolás elé van kapcsolva, tudja tartósan szolgáltatni az 1Amperes áramot. Azon rádiókhoz használható a kapcsolás amelyek 3 x AA (AAA) elem vagy akkumulátor befogadására képesek. Miért is van ez? A három darab AA, vagy AAA elem feszültsége egyenként 1,5Volt , tehát 1,5x3=4,5Volt. A kapcsolásunk nyujtotta 0,5Voltos túlfeszültséget szinte mindegyik rádió képes tartósan elviselni, persze mindenki csak saját felelõségére használja.
Lássuk tehát:
Az alábbi kapcsolást találtam az interneten, némileg átrajzoltam, módosítottam, és ez lett belõle.
Terveztem nyomtatott áramkört a kapcsoláshoz, amit letölthetsz PDF változatban a vasalásos nyák gyártáshoz ITT.
Letölthetõ SprintLayout program lay file is a nyákról ITT.
Megépítési egédlet:
Dióda
Kondenzátor

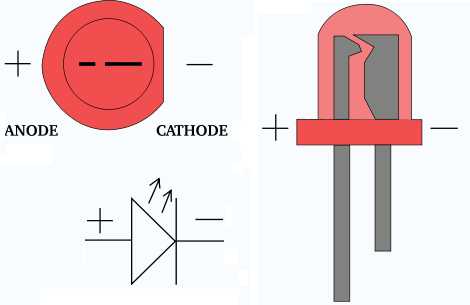

LED dióda
Feszültség stabilizátor
Alkatrész lista:
D1....D5 1N4002
IC1 L7805CV
C1 legalább 1000uF elektrolit kondenzátor
C2....C3 100nF kerámia kondenzátor
C4 47uF elektrolit kondenzátor
R1 150ohm ellenállás
LED (tetszöleges színû nálam piros)
Készítettem képeket az alkatrészekrõl, a könyû beazonosítás végett.
L7805CV feszültség stabilizátor
Dióda 1N4002 (a képen egy 1N4004 látható de nem számottevõ a külömbség)
1000uF elektrolit kondenzátor (ugyan a képen egy 2200uF-os van de fogjuk rá, hogy 1000uF(ez volt a fiókban))
100nF kerámia kondenzátor

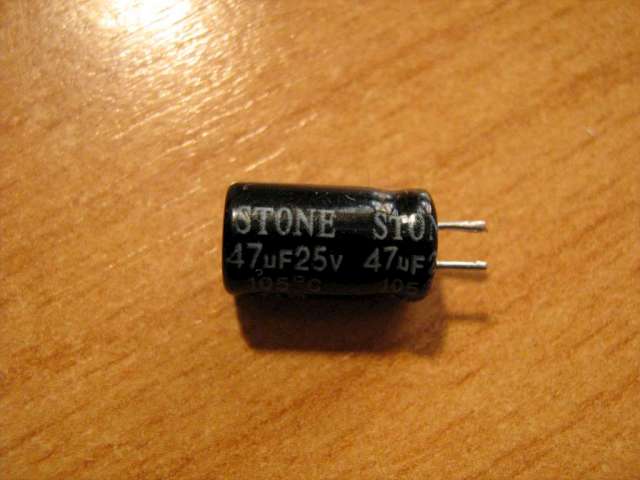

47uF elektrolit kondenzátor
150ohm ellenállás
Piros LED
Megépítéskor vegyük figyelembe, hogy a kapcsoláshoz használt külső tápforrás hálózati feszültségre van kapcsolva, ezért legyen mindenki nagyon körültekintő, és óvatos!
Használható a kapcsolás táplálására továbbiakban egy dugasztáp is, ami legalább 1Amper leadására képes tartósan, ebben az esetben az áramkörre kapcsolásánál mindegy hogy milyen polaritásban kapcsoljuk azt, a dióda híd egyenirányít. Megemlíteném hogy a kapcsolás 7Volt-tól 20Volt-ig táplálható, de törekedjünk a kisebb feszülségre (legalább 7Volt), mert a nagyobb feszültséget a kapcsolásunk efűti, szó szerint. Tehát minél nagyobb a táplálási feszültség a stabilizátor IC annál jobban melegszik majd. Én egy lomizott számítógép alaplapról bontottam le a processzor hűtőbordát, és ezt használtam fel az IC megfelelő hűtéséhez.
A rádióhoz csatlakoztatott kimenet mikéntje már egy másik leírás, erre most nem térnék ki.
A végére tartogattam pár képet az általam elkészített kapcsolásról, és annak dobozolásáról a teljesség igénye nélkül:
Vasalásos technikával készült kimaratott és kifúrt üres panel.

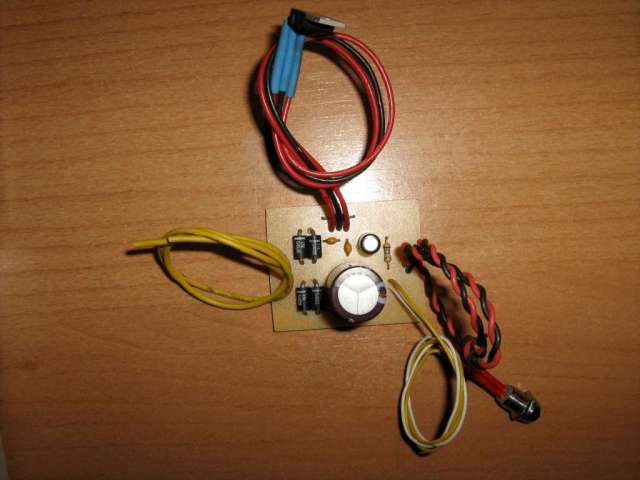

Beültetett készreszerelt áramkör, A stabilizátor IC-t és a ledet kivezetékeltem (fedlapra kerültek)
Közeli kép az áramkörről ( A diódahidat 1N5408 diódából készítettem, nem volt másik)
A pufferkondi pedig egy 2200uF-os példány lett, ebből is ez volt itthon.

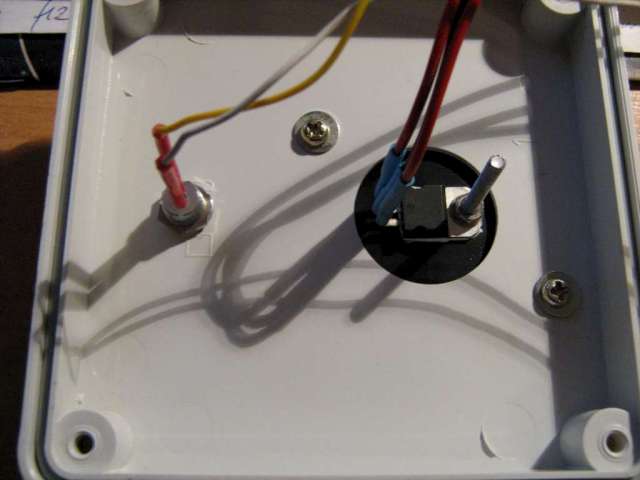

Dobozolás fedlapja belölről

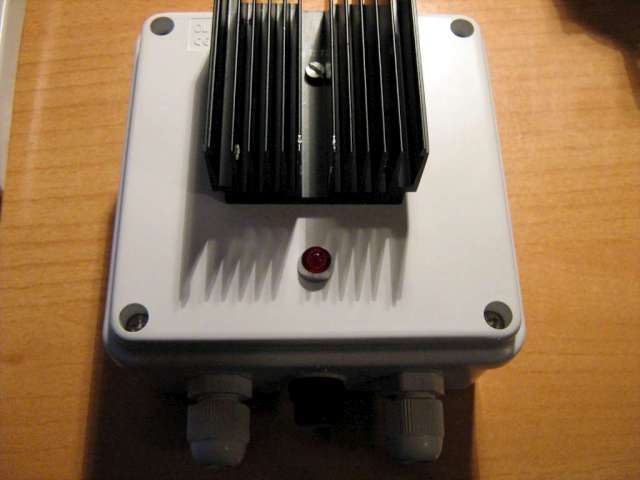

Dobozolva egy 100x100mm-es műanyag dobozba (GEWISS).
A legvégére tartogattam a működés képeit

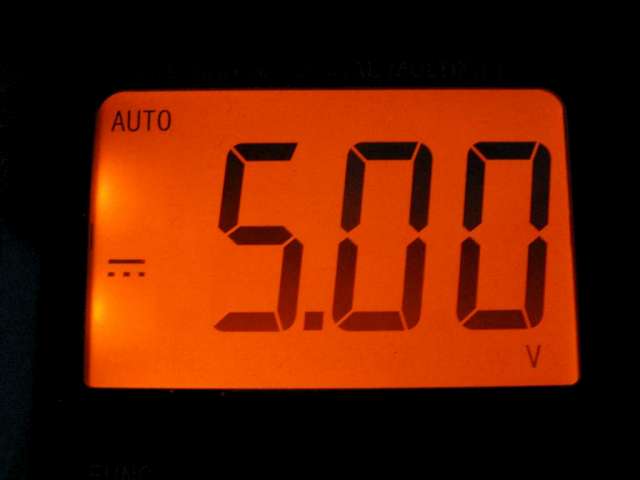

Kimeneti feszültség

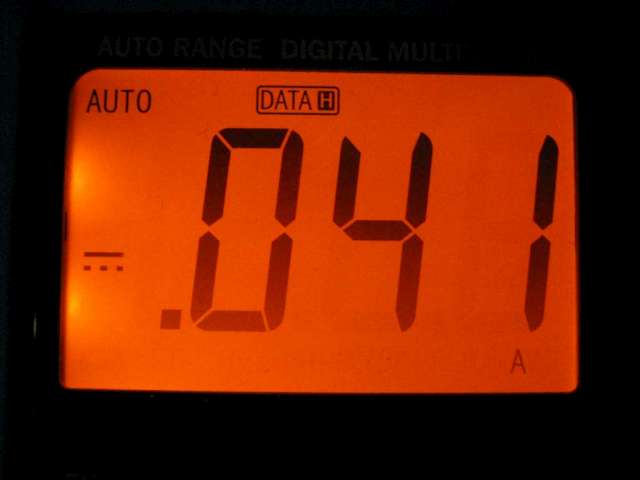

Az Alan 456R PMR rádió áramfelvétele vételben

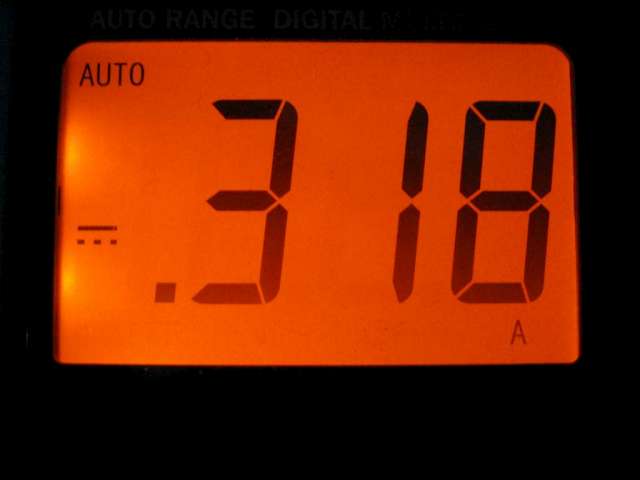

Az Alan 456R PMR rádió áramfelvétele adáskor
