PMR PTT vezérlõ eQSO programhoz

Az áramkörrõl:

Elõször is egy olyan PMR adóvevõ szükséges, amely kezeli a CTCSS csatornákat. Nemzetközi egyezmény, hogy a 19-es alcsatornán teszik elérhetõvé a kapukat. További fontos dolog (de nem elengedhetetlen), hogy a rádió adás/vétel funkciója a mikrofonkimeneten keresztül vezérelhetõ legyen. Ha vezérelhetõ, akkor nem kell megbontani azt, és egy egyszerû áramkör szükséges hozzá mindössze. Ennek a segítségével lehet adásra kapcsolni a rádiót, ha az internet felõl hangot kap.

Az áramkör mûködése:

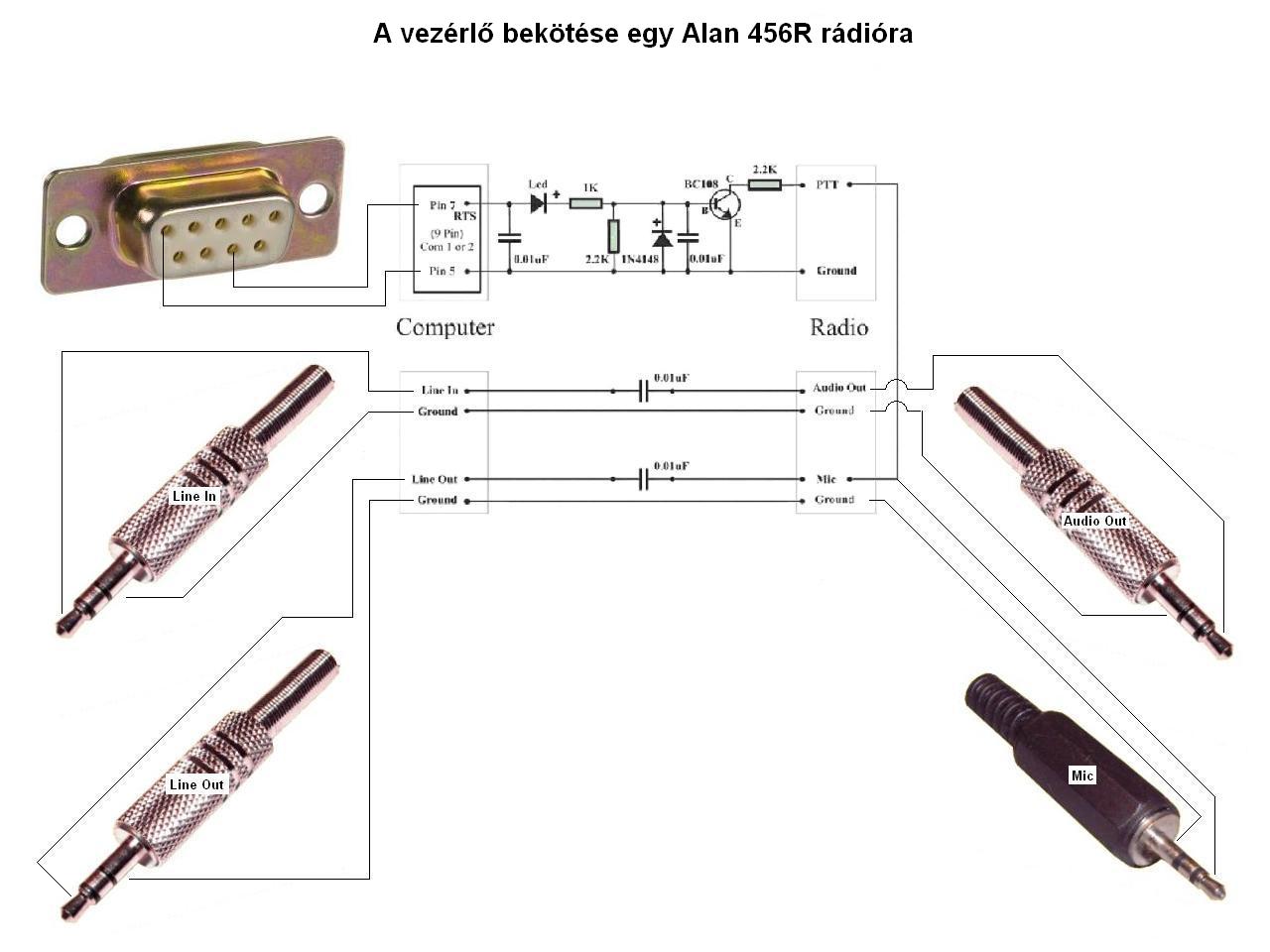

A bal oldali felsõ téglalapban a ,,Pin'' utáni számok, a COM port számozását jelzik. A számítógép COM portját használjuk fel a vezérléshez. A jobb oldalon a ,,Ground'' a rádió testpontját jelenti, míg a PTT a mikrofonkimenet adás/vétel vezérlését. Sokan úgy gondolják, hogy a PTT egy sztereó jack dugó egyik kivezetése, és a test között vezérelhetõ, míg a másik kivezetés és a test között a hangbemenet van. Nos ez nem így van: a PTT vezérlés és a hangbemenet is ugyanazon a két kivezetésen van kialakítva. A rádió onnan tudja hogy adnia kell, hogy a mikrofonkivezetéseket egy 2,2kiló ohmos ellenállással lesöntölik. Ez a kapcsoláson a PTT felirattól balra van.

Az áramkör megépítése:

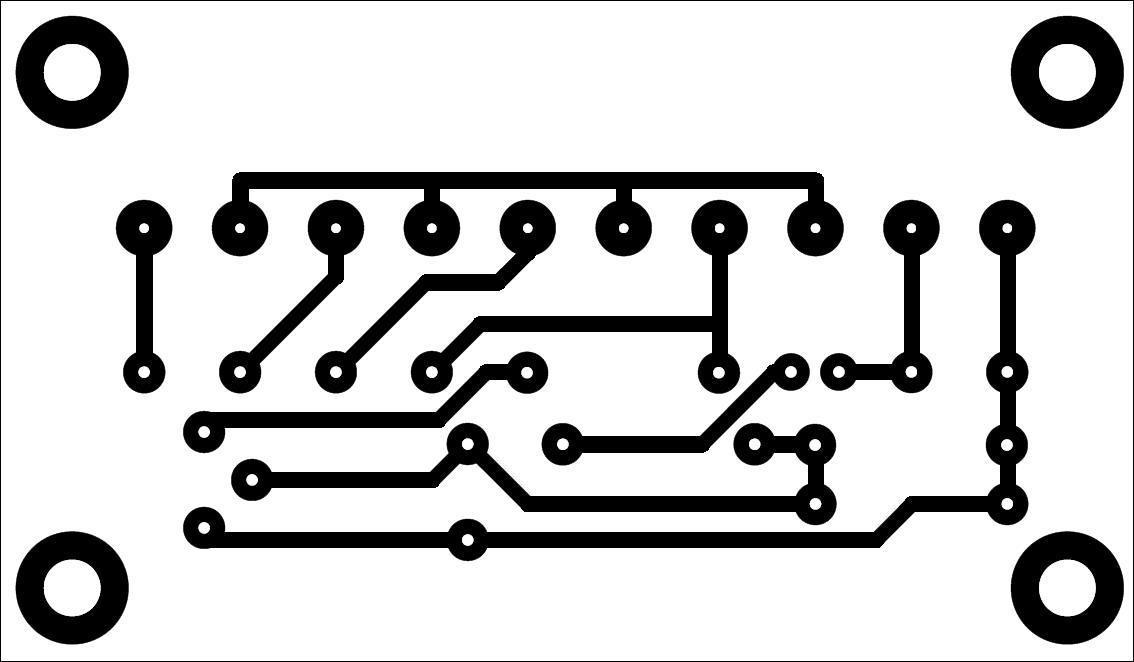

Az áramkört készítsük el, ha a vasalásos technikát választjuk akkor arról bõvebben olvashatunk az interneten. A nyáktervet PDF formátumban letöltheted ITT. Maratás után a nyákot fúrjuk ki, ügyelve arra hogy a sorkapcsoknak, nagyobb furatra van szüksége, mint a többi alkatrésznek. Ha a furatokkal megvagyunk, akkor ültessük be az alkatrészeket, méret szerinti emelkedõ sorrendben.
Mivel az áramkör négy darab egyforma kondenzátort, egyetlen diódát, egyetlen NPN típusú tranzisztort, és egyetlen ledet tartalmaz, feltételezem, hogy nem fog gondot okozni az alkatrészek azonosítása.

Az áramkör elkészítéséhez szükséges képek

	Bekötés 1. PC Line In 2. Ground 3. Rádió Audio Out 4. Ground 5. PC Line Out 6. Ground 7. Rádió Mic 8. Ground 9. Comport Pin 7 10. Comport Pin 5
	Alkatrészlista - egyoldalas nyomtatott áramköri lemez - 5db forrasztható csavaros dupla sorkapocs - 4db 100nF kondenzátor - 1db LED dióda (normál fényű) - 1db 1N4148 szilícium dióda - 2db 2,2K ohmos ellenállás - 1db 1K ohmos ellenállás - 1db BC108 NPN tranzisztor

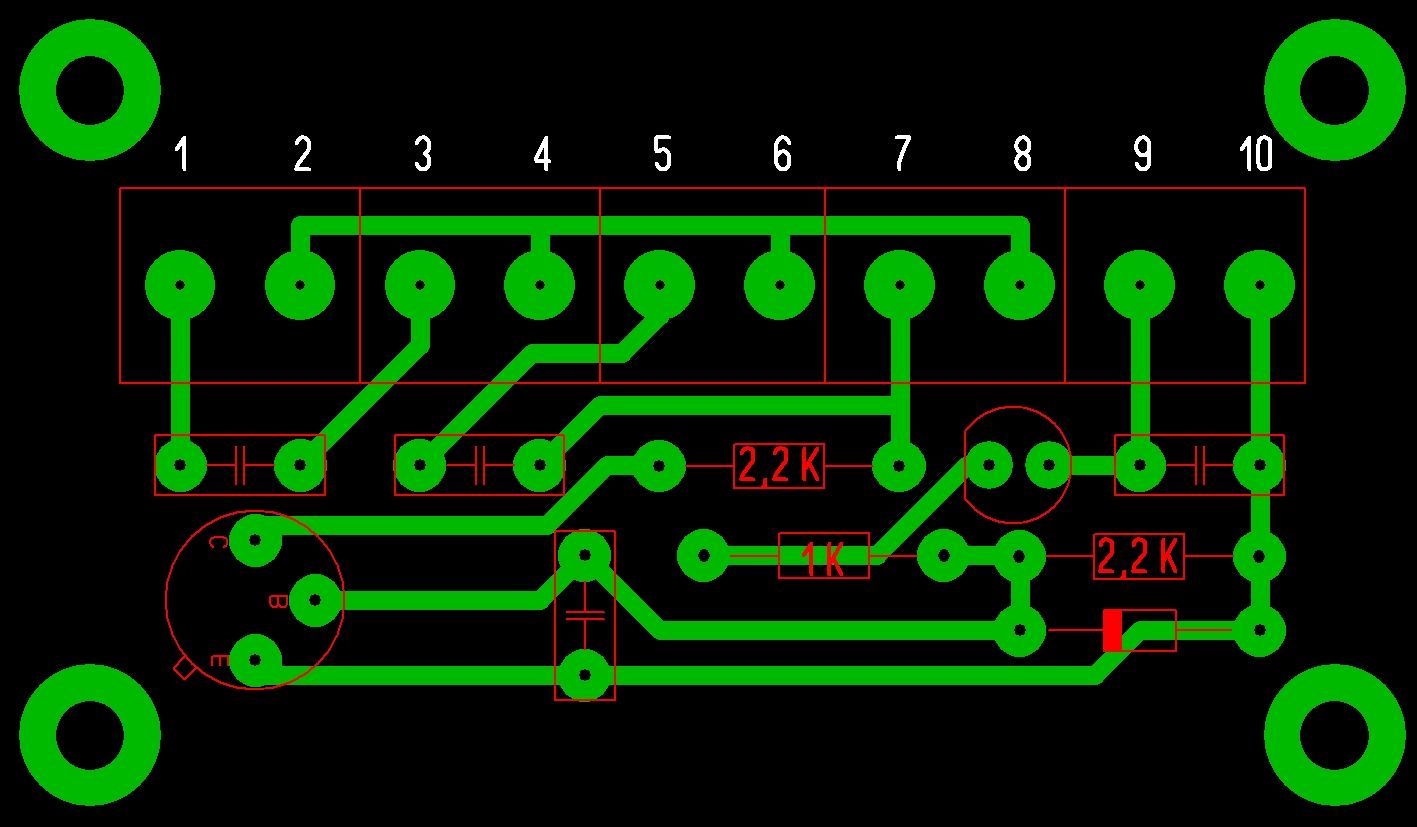

Az áramkör huzalozási segédlete:

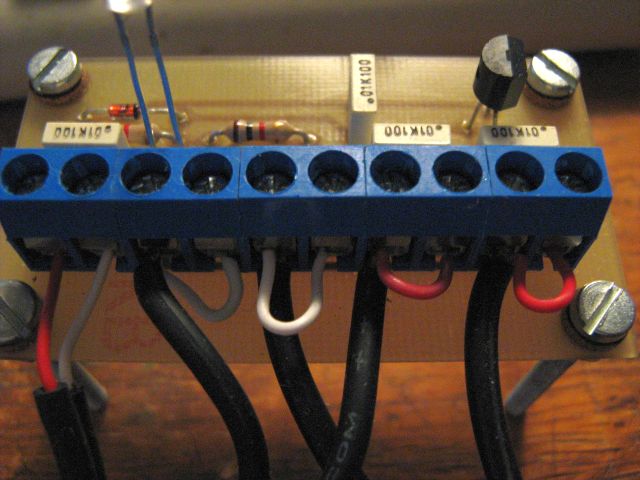

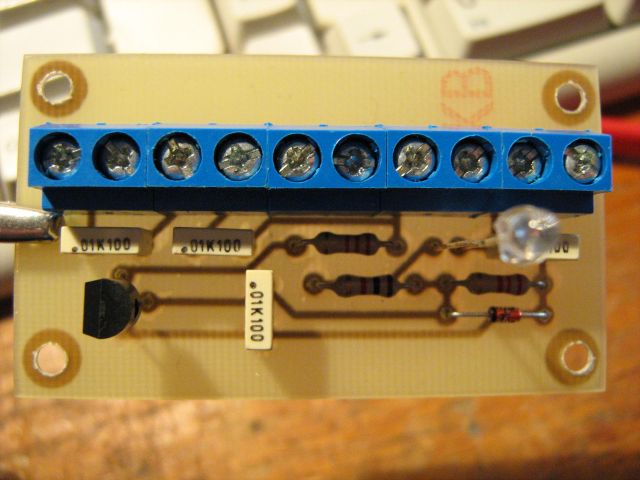

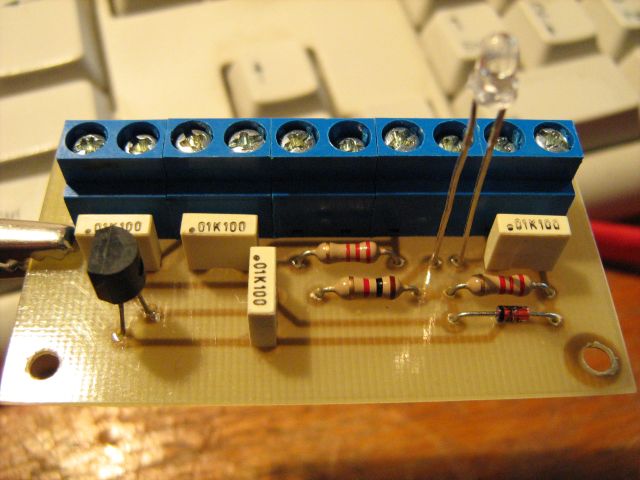

Végezetűl pár kép az áramkörről:

Figyelem! Az áramkör használata esetén bekövetkező károkért, a szerző nem tudja vállalni a felelőséget!
