Programming cable for Linton,
Puxing,
Weierwei & Kenwood
Régi
telefon USB adatkábel
átalakítását
osztanám meg veletek, hogyan lehet belőle
Rádió
programozó adatkábelt
készíteni.
Néhány képpel
megpróbálok útmutatást adni
hozzá.

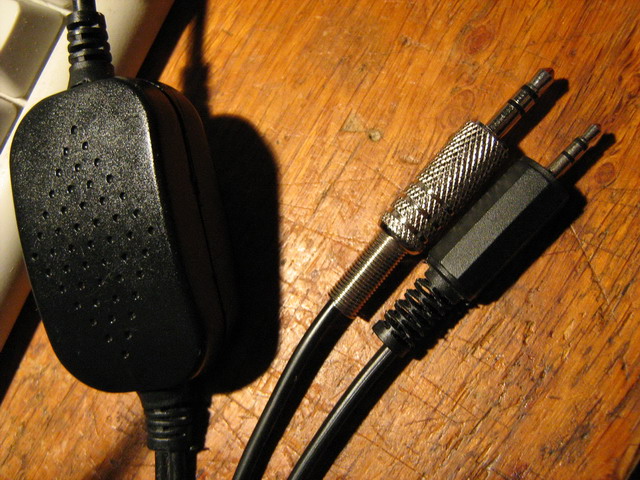

A kész Rádió programozó
amit én egy
SonyEricsson T610 telefon adatkábelből
készítettem.

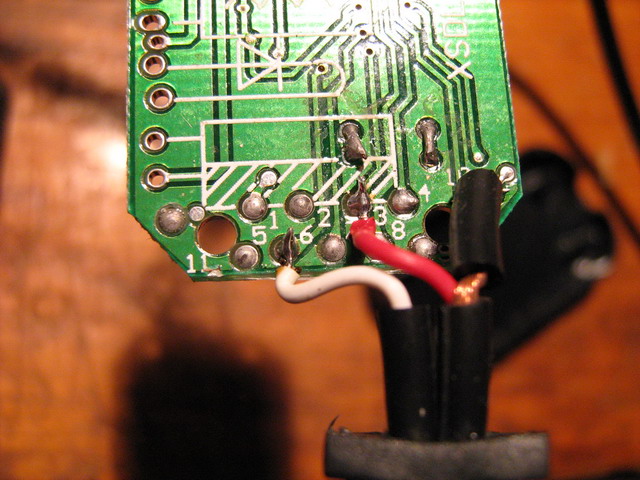

A
programozó panelján számokkal
jelölve vannak a csatlakozási pontok.
Ezekhez
a pontokhoz voltak forrasztva
az eredeti kábel vezetékei, ezeket
eltávolítva felforraszthatjuk a
rádió
programozásához szükséges 3
vezetéket.

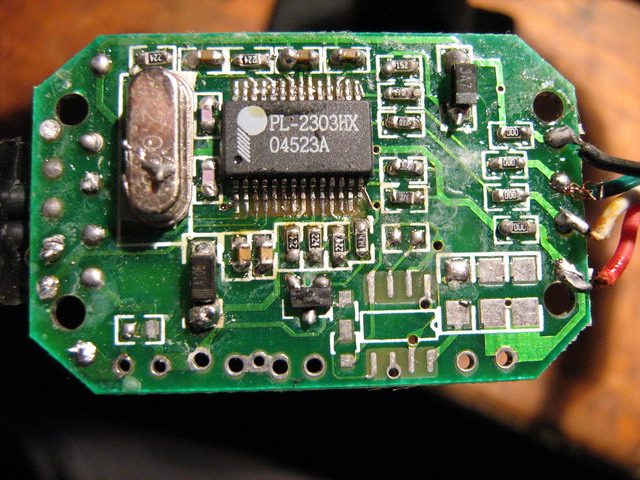

A
másik oldalról jól
olvasható az IC tipusa, és
azonosítható a panel.

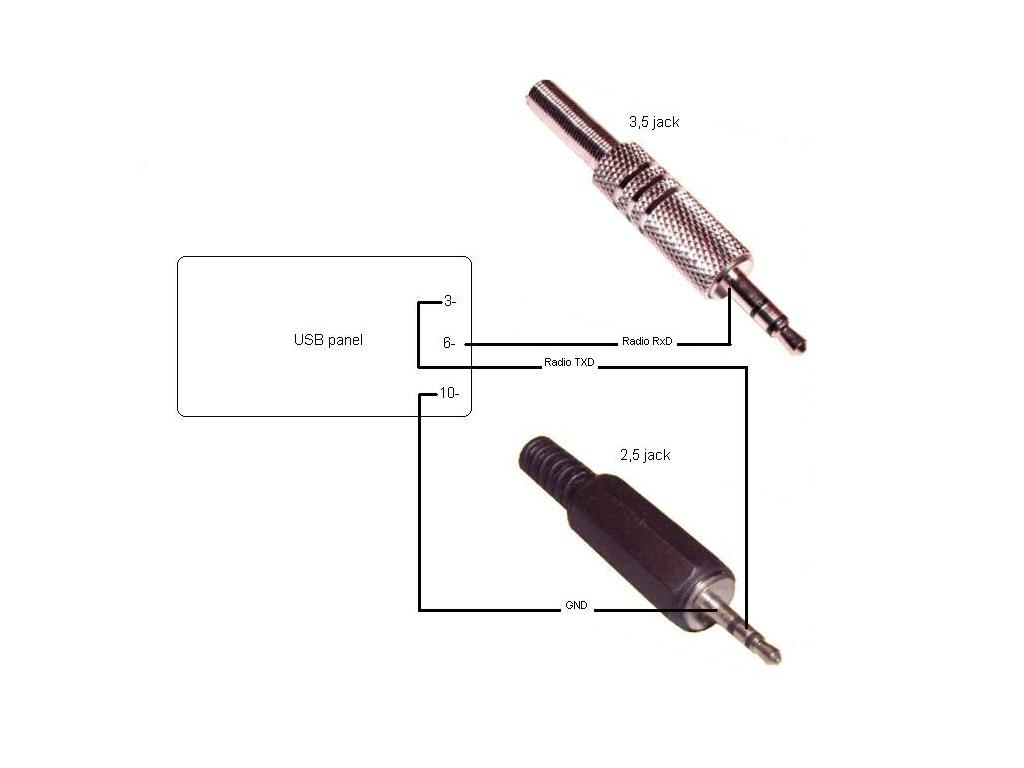

2,5 mm Jack csatlakozó bekötése.

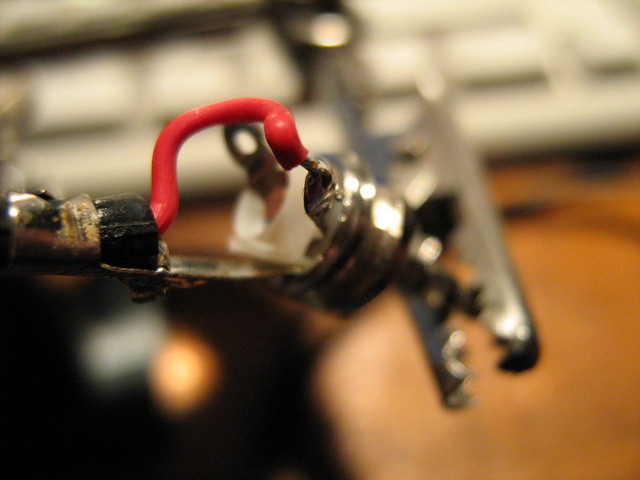

3,5 mm Jack csatlakozó bekötése.
Letöltheted a Programozó Drivert: ITT
