Napkollektor - az érzékelõ/napkövetõ egység (analóg vezió)

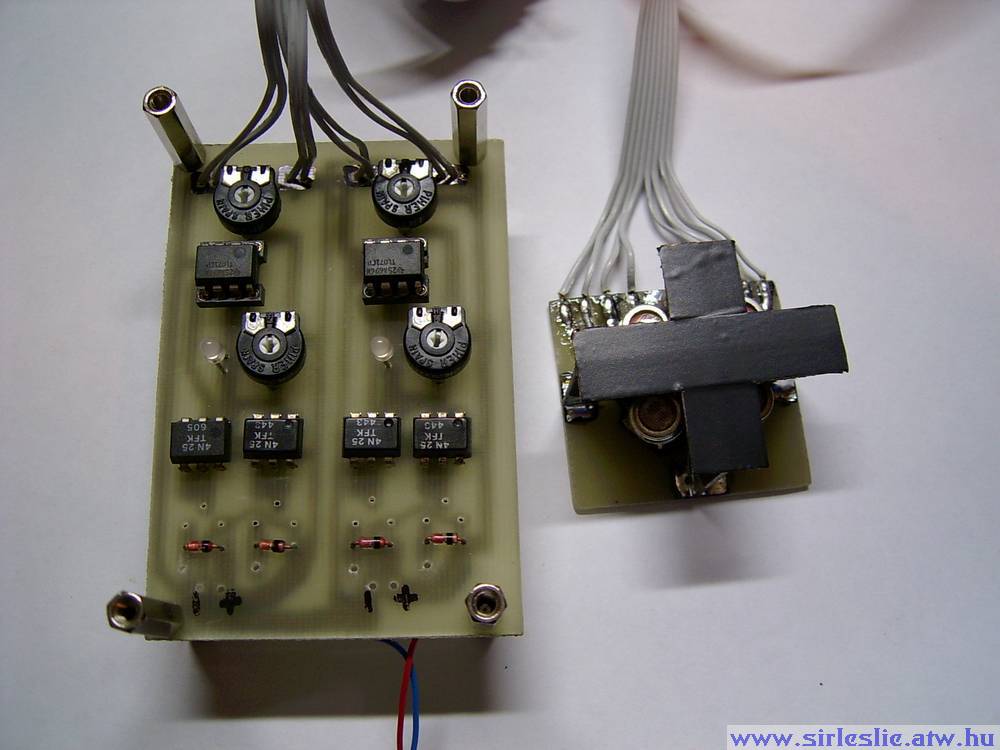

A sok-sok gyakorlati alkalmazás ellenére sikerült nekem is feltalálni (jó pár éve) a spanyolviaszt :-) 2 darab fényellenállást kötöttem egy mûveleti erõsítõre, a kimenet pedig a motor(ok) meghajtójelét adja (a rajzon egy kétszínû led jelképezi a jelek megjelenítését (amint a teszt videón is látható)).
A kapcsolás elõnye, hogy - kisebb fényerõsségi határon belül - mindig a legfényesebb ponton áll be az egyensúlyi állapot.
Az érzékelõ:

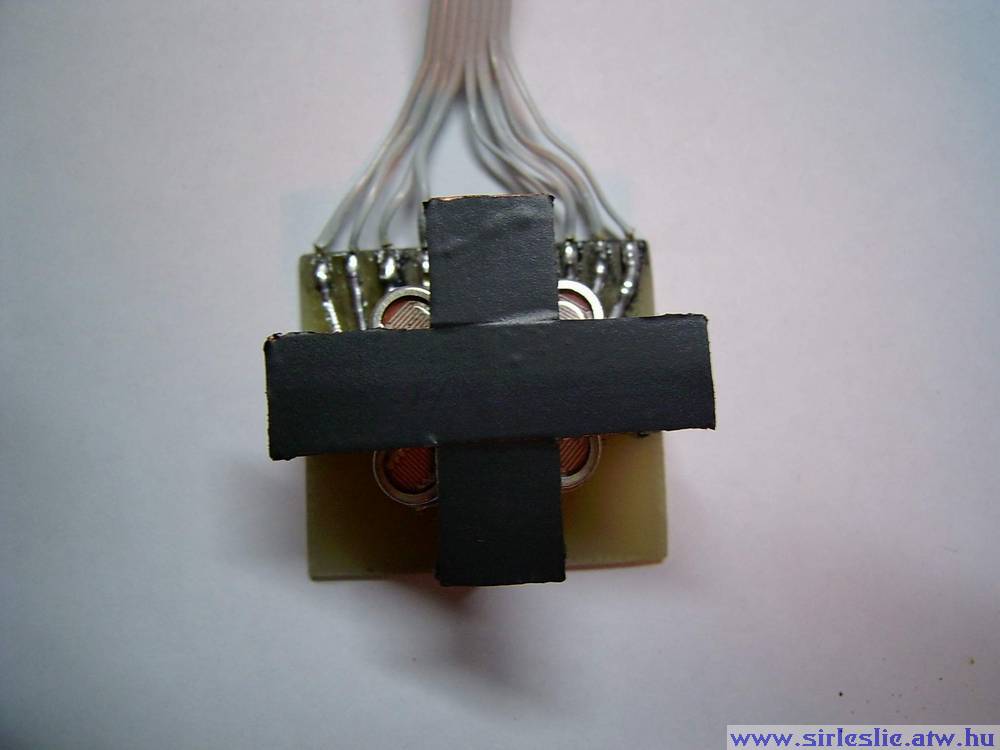

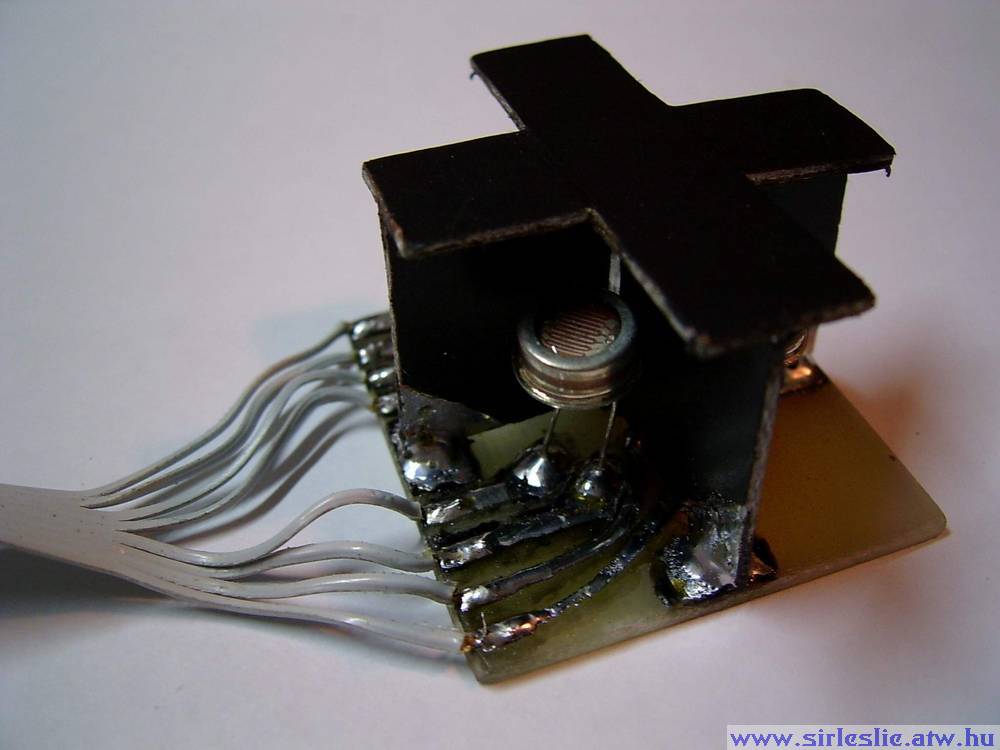

A nap helyzetét érzékelõ szenzorok - darab szerint négyen vannak: kettõ a függõleges, kettõ a vizszintes iránybaállítás miatt, a "tetõ" az érzékenység miatt javítása miatt került rá:
