A modell szabás mintája A4 méretben itt, A0 méretben itt.Az említett összeállítást még kevesebb sullyal és szebb kivitelezésben is meg lehet csinálni,de nekem csak a gyors összeállítás volt a célom,ez kb. 3 órát vett igénybe!

Méretek : szárny fesztáv : 94 cm hossz : 95 cm

(eddig még ezt nem próbáltam,,lehet hogy kedvet kapok hozzá?!)

Szükségünk lessz Epoxy ragasztóra + 5mm-es depron táblára amit modell boltokban lehet beszerezni,festõk által használt öntapadós papir ragasztó szallagra,2 db. 4 mm szén rúdra a merevítésekhez.

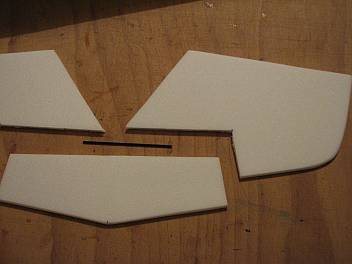

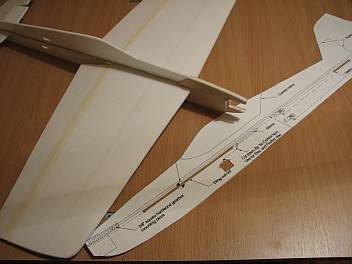

Kivágjuk a kinyomtatott mintát 4 fõ db.(a géptest a vizszintes,és a szárny), a lapokat,(a csürõk,magassági,oldalkormyányt) külön választjuk..

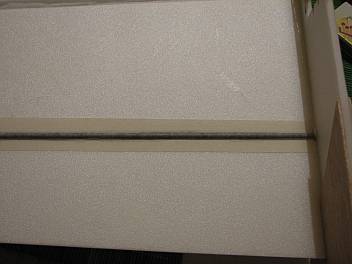

A szárnyon lévõ merevítésnél V bevágással lehet elõkészíteni a merevítõ szénrud helyét.

Miután epoxy-val beragasztottam tettem rá a papírszallagból ez rajta is maradt.

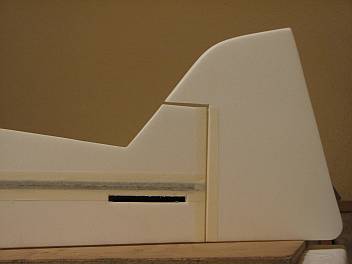

A test merevítésénél végig van vágva a depron hogy bele lehessen ragasztani a merevítést.Az oldalkormánynál a zsanért szintén ragasztó szallag helyettesítí!

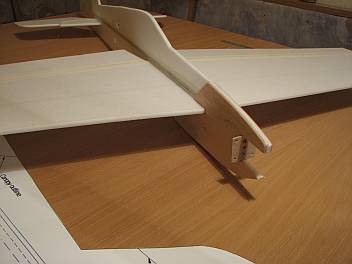

Én mindig a modell orrát vágom a földhöz igy szendvicsben kapott mind a két oldalára 1.5 mm-es balsa lapot erõsítésként!.

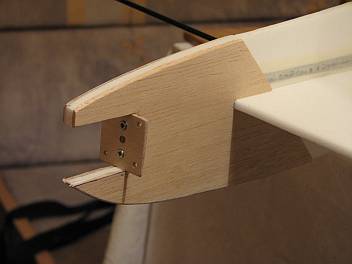

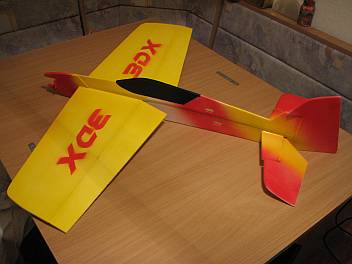

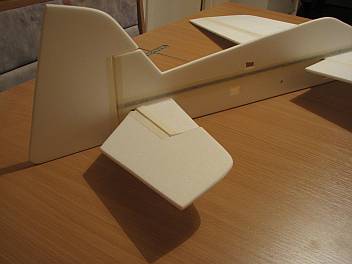

Kezd összeállni a madár! A motor tartót AXI / MDLD motorhoz készítettem..

a szervók helye,amennyire a kábelei engedik távol rakni a vevõtõl.

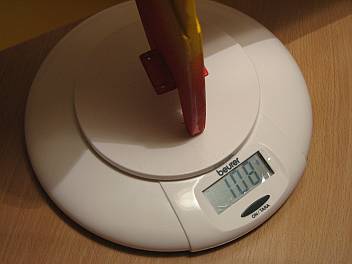

A modell sulya üressen : 108 gramm

Még megy bele egy MDLD 234 motor (1500 KV) : 29 g

15 amperes szabi.: 9 g

Jeti vevõ : 8 g

szervo 3 db. : 5 g

Li-Poly akku : 80 g

Prop : 9x4.7 (ezzel lógatva melegszik a moci)

vagy 8x3.8...

Sajnos ez sem lessz 200 gramm alatt,de nem is ez volt a cél..

Amint sikerül berepülnöm teszek fel videót!

Mindenkinek jó építést és repülést kivánok!
