Az RC modell fórum lelkes tagjai jóvoltából .dwg-s (AutoCad program szükséges hozzá) nagyméretü szabás minta letöltése itt.

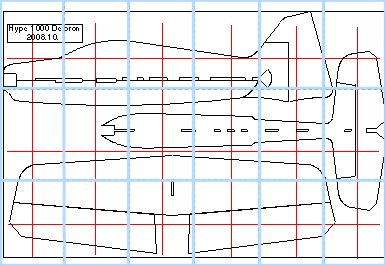

A4-es lebontásban (18.db.) .pdf-ben letölthetõ itt. A fenti képen látható a kinyomtatott A4-es lapok össze illesztése.

A letöltött szabás mintát kinyomtatjuk A4-es lapokra,össze illesztjük,és ragasztjuk folyékony ragasztóval ezután a kör vonalak mentén kivágjuk.Ollóval vagy pengével mindegy de ne a konyha asztalon csináljuk mer összefogjuk karcolni!A 6mm-es depron táblára ráhelyezett szabás minta alapján vágjuk ki az elemeket.Érdemes a ragasztás elött összeilleszteni az elemeket hogy pontossan dolgoztunk-e! Ha nem, még nem késõ ujra vágni! Ezeket ragaszuk össze értelem szerüen epoxi vagy depronhoz való pillanat ragasztóval! Célszerü még az elején a szárnyba merevítést tenni 2.5-3mm-es szénrudból!

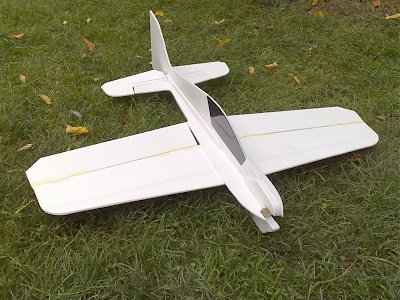

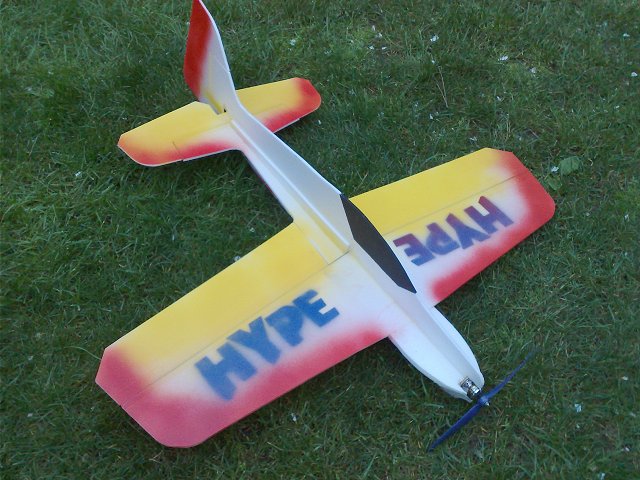

Az összeállitás után,a sulya 156 gramm üressen!

a szárnyba kell merevítést 2.5-3mm szénrud vagy fenyõléc az élébe vagy középtájékon!

Fontos hogy meg legyenek a párhuzamok:

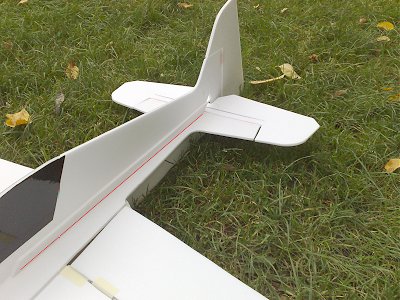

Tapasztalat szerint a testet is meg kell merevíteni hosszában (piros vonal) alul felül min.4 cm széles depron csíkkal!

(A képen csak 2cm-es a merevítés de a berepüléskor kiderült hogy jobban meg kell erõsíteni a farok részt!)

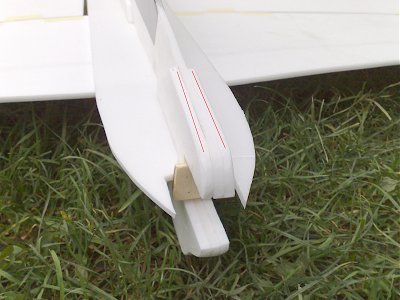

A motor tartó rétegelt lemezmögé ugymond szendvicsbe (több rétegbe) ragasszunk depront (piros vonal) hogy legyen tartása az anyagnak!

A motor tartót is így "faragjuk be" :

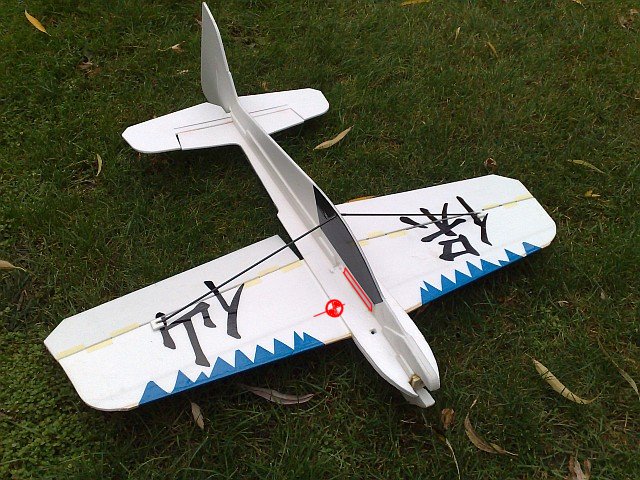

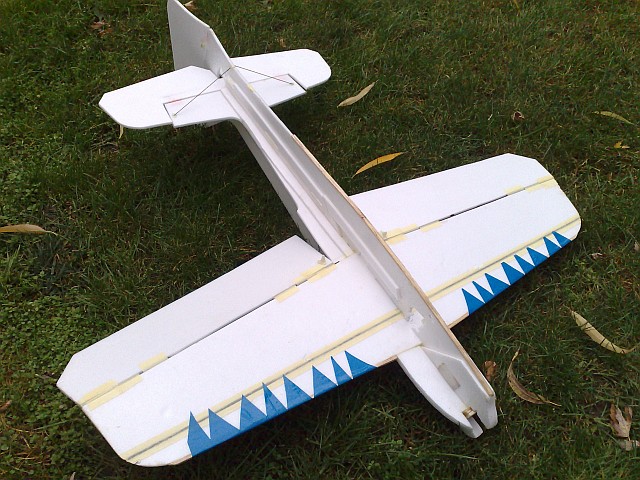

A berepülés után kiderült hogy merevíteni kell még a szárnyon.

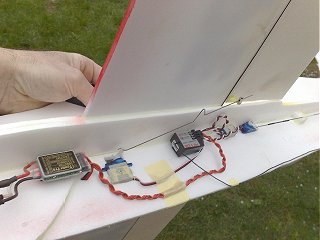

A sulypont és az akku helye pirossal jelölve,a kitérések mind max.-on!
