VT Monitor - Feszültség és Hõmérséklet kijelzõ és riasztó egység

Kezdõ repülõ modellezõs többszõr is eshet olyan csapdába amikor leég az uj brusshless motorja,szabályzója,fel fórrósodik vagy lemerül az akkumulátora,egy rosszul beállított róbbanó motor túl fórrósodik a levegõben stb..Ez az ötletes elektrónika segít megvédeni a drága alkatrészeinket.
Lássuk mit tud a szerkezet :

Feszültség bemenete : 4~26V (+-0.5%) Beállítható riasztás szint : 4~25.5V (1 voltos lépésekben)

Hõmérséklet érzékelés : 0~150C (+-1C') Beállítható riasztás szint : 30~150C (1C' lépésekben)

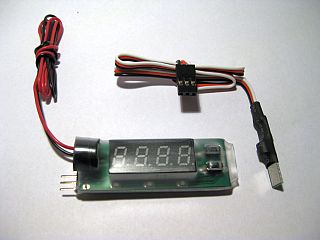

A komplett súlya 17 gramm! A hõmérõ szenzor kábel hossza : 30 cm

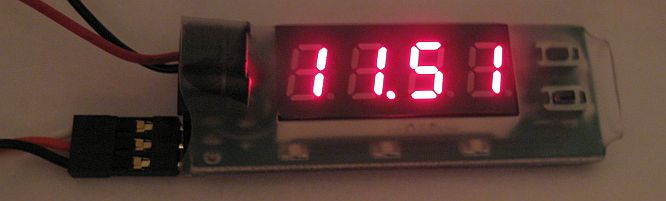

A piros és a fekete vezetékek a táp ellátást biztosítják,egybõl látható a pillanatnyi feszültség :

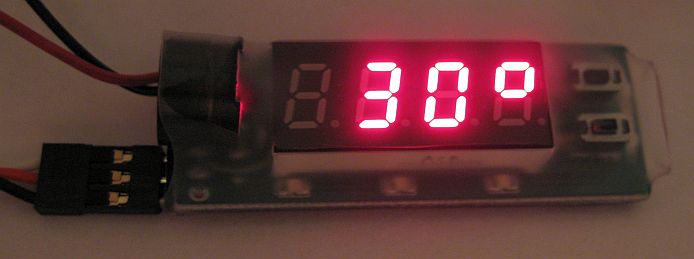

A hõmérõ szenzor a három pólusu szervó csatlakozon helyezkedik el,ha csatlakoztatva van,felváltva jelzi a pillanatnyi feszültséget és a hõmérsékletet.


A jobb oldalon található két gombbal lehet beállítani a riasztási szintet, az éppen kijelzett funkciónál 5 másodpercig kell nyomva tartani,ez után lehet állítani a riasztási értékeket,a felsõ gomb felfelé míg az alsó lefelé lépteti a számokat. A gomb el engedésekor 2 másodperc mulva ki lép a kijelzés üzem módba.

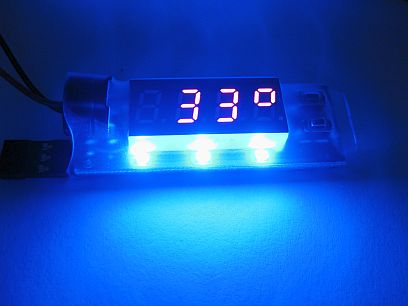

Amint a mért érték eléri a beállított feszültséget vagy hõmérsékletet, erõs sípoló hangjelzéssel és magasfényû kék fénnyel jelzi a készülék.



Felhasználási példák

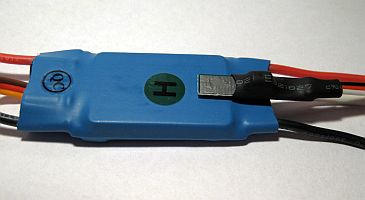

A brushless motor szabályzója hûtõbordáját lehet figyelni vele. :

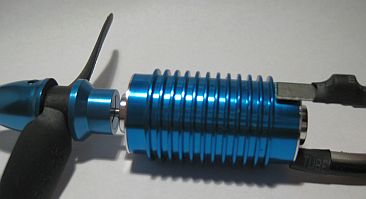

A brushless motor túl terhelés esetén fel fórrósodik :

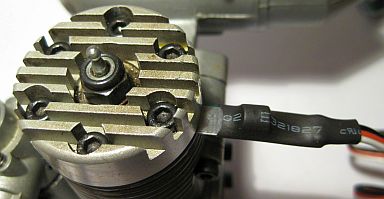

Róbbanó motor hûtõbordája közé téve :

A kijelzõ felválltva jelzi a feszültség és a hõmérséklet értékét így mindíg jól láthatók az értékek! A kijelzõt ajánlott a gép testen kívül tépõzárral rõgzíteni!
