Opto csatoló RC modellhez (galvanikus leválasztás)

Ezt az egyszerû kapcsolást azért csináltam hogy RC modellben a vevõ/szervók áramköreit teljesen függetlenítsem a nagyáramú szabályzótól, ezzel kiküszöbölve annak vételzavaró hatását. A tápellátást ugyan külön vevõakku biztosította, de a jel és közös test vezeték továbbra is galvanikus kapcsolatot tartott az vevõ és a szabályzó között. Ennek a kiiktatására alkalmas ez a kis opto csatolás, a vezérlõjelek optikai úton átjutnak a szabályzóba, de vissza nem juthat elektromos zavar.

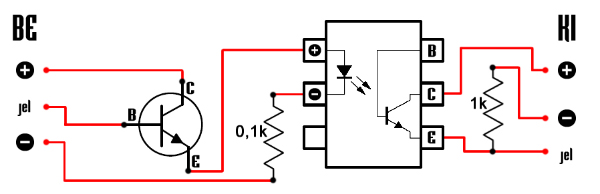

A bemeneti részen az NPN tranzisztor (BC182) hajtja meg az opto csatolóban (CNY 17) levõ infra LED-et. Mivel ez a kapcsolás invertál, a kimeneten az opto csatoló fototranzisztorát is invertáló módon kötöttem be. A kimeneti rész megtáplálását a szabályzó BEC-je végzi, tehát azt is be kell kötni. A mellékelt NYÁK rajzon dupla kimenet van, erre azért volt szükség mert az A10-ben két brushless szabályzó van. (Mint látszik az egyiknek a BEC-je nincs bekötve.) Ha Neked csak egy kell, egyszerûen hagyd el a külsõ csatlakozót. Az ellenállások értéke (100 Ohm illetve 1 kOhm) elvben nem kritikus, hasonló is megfelel, bár én más értékekkel nem próbáltam.

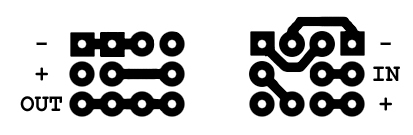

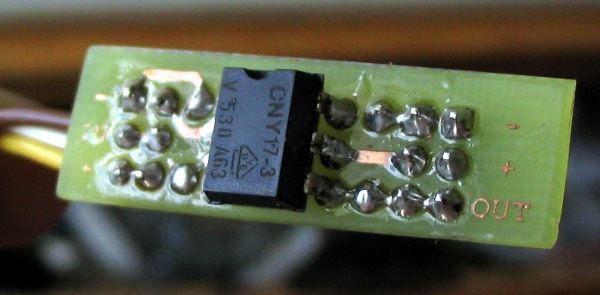

A fenti képek ne tévesszenek meg, figyelmetlenül az alkatrészoldal felõl rajzoltam meg a NYÁK rajzot a tervezéskor, ezért az IC-t a túloldalról kellett beültetnem. A lent látható rajz már javítva van. (300 dpi normál raszter)

Köszönet Farsang Péternek (CNV) a kapcs.rajzért.
