Repülőmodellezés
Haladók Számára
Általános Iskolai Szakköri Füzetek
Tankönyvkiadó Budapest 1950
Írta és rajzolta
Winkler László
A Magyar Repülő Szövetség
modellező oktatója
A „Lurkó” szárnyának építése
(45.
foglalkozás)
Az ívelt szárny. A „Lurkó”
szárnya egyszerű ívelt szelvényekkel készül. Az ívelt szárny ilyen kisméretű
gépeknél nemcsak az egyszerűség szempontjából lényeges, hanem a szárny jósága
szempontjából is. A kisméretű és kissebességű gépek vékony, ívelt szelvénnyel
repülnek a legjobban. A „Lurkó” teljesítményei nagy mértékben
leromlanának, ha abba beépítenénk egy alul-felül bevont vastag szárnyszelvényt.
Ilyen kisméretű modelleknél a szögletes orr- és élléc
is növeli a teljesítményt.
A szárny építését a 3x4-es hosszlécek leszabásával és csiszolásával
kezdjük. Ezután szabjuk le 2x2-es lécből a bordákat és fogjunk hozzá a
hajlításokhoz. Először a hosszléceket hajlítsuk meg középen, majd sorban a
bordákat.
A szárnyat rajztáblán, vagy más sima deszkalapon állítjuk össze. Először
az ábra szerint az egyik szárnyfelet fektetjük a deszkára és ebbe rakjuk be a bordákat. A másik szárnyfelet csak akkor építjük, ha ez már teljesen
megszáradt.

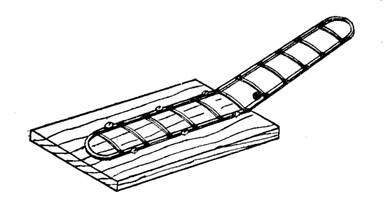

Így épül a deszkalapon a „Lurkó” szárnya.
Kiselőadás: Hogyan lehetek
repülő?
Szerszám- és anyagjegyzék:
Éles kés, hajlító bádog, csiszoló papír, hidegenyv,
rajzszegek, 3x4-es, 2x2-e fenyőléc.
