Konrad Schaef

Az ismeretlen lény (I.)

Technikai eszközökkel alaposan ellátott korunkban már átléptük a világűr küszöbét és távoli bolygók titkainak felderítésére készülünk. Napjainkban képesek vagyunk a gének manipulálására is, mégis úgy tűnik, hogy elektromos modellhajtóműveink energiaszolgáltatóival szemben tanúsított bánásmódunkra inkább a középkori alkímia miszticizmusa, mint az egyszerű vegyi folyamatok megértése jellemző.

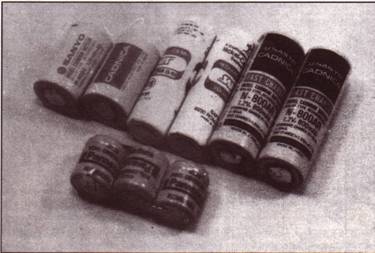

A NiCad család akkuinak gyűjteménye: 110 mAó, 450 mAó, valamint 800 mAó

Kapacitású típusok.

Mint köztudott, az akkumulátorok működési elve már régóta ismeretes és számos szerző a legkülönbözőbb publikációkban ismertette azokat. Mégis szükséges elismételni néhány alapvető dolgot azok számára, akik nem figyeltek jól az iskolában.

Felépítés:

A színterelt cella lényegében a negatív és a pozitív elektródából, az elválasztó fóliából, valamint a lúgos elektrolitból és a biztonsági szeleppel ellátott fémházból áll. Az energiaszolgáltató elem legfontosabb alkotórészeit az elektródák képezik, melyek leheletvékony (1/10 mm-nél vékonyabb) acélszalagokból állnak. Ezekre nikkelport hengerelnek és azt magas (1000 °C körüli) hőmérsékleten megolvasztják. Ez a színterelési eljárás biztosítja a porózus felületet, ami a későbbi kapacitáskihasználás szempontjából elengedhetetlen. A pozitív lemezt elektrokémiai úton nikkeloxiddal telítik, a negatívra aktív káliumhidroxidot visznek fel. A lemezek vastagsága a felvitt mennyiségtől függően 0,5 mm-től maximálisan 1 mm-ig terjedhet.

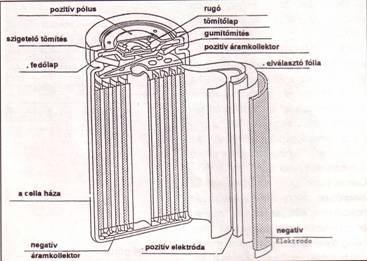

A NiCad cella keresztmetszete.

Az elválasztó fólia poliamid szálból vagy hőmérséklettűrő polipropilén szövetből áll. A pozitív illetve negatív elektródát, az elválasztó fóliát automatizált gyártási eljárás során egymásra felfekvő, szendvics szerkezetű rétegekben tekercselik fel és tolják be a fémházba.

A nikkelbevonattal ellátott acéllemezből készült tokot a negatív elektródával hegesztik össze és egyidejűleg ezzel alakítják ki a cella negatív pólusát is. Ezután betöltik a káliumhidroxid vizes lúgját képező elektrolitot, melyet a két porózus lemez és az elválasztó fólia teljesen elnyel. A pozitív elektródát a cella tetejével hegesztik össze, ez lesz a pozitív sarok. A doboz fedele a folyékony tömítőszerrel együtt a cella hermetikus, gázmentes-lezárását biztosítja. Az újra visszazáródó biztonsági szelep az akkumulátor belsejében fellépő szélsőséges nyomásnövekedés esetén a gáz kiáramlását teszi lehetővé, ami megakadályozza a cella tönkremenetelét. A szelep, vagy lúgos anyagoknak és oxidációnak ellenálló gumidugóból illetve zárósapkából áll. A jobb megoldás egyértelműen az utóbbi; a gumi bármilyen összetételű is legyen, élettartama során elöregszik.

Az általánosan alkalmazott biztonsági szelepek metszetei.

A kiváló minőségű cellákat napjainkban csaknem kizárólag rugós szelepekkel látják el.

Kiválasztás

Itt nem az a cél, hogy az egyes gyártmányok között teljesítmény- és kapacitás szempontjából minden áron különbséget tegyünk; hiszen valamennyi gyártmánynak megvan a maga létjogosultsága. Ha a cellákat megfelelő módon formálják, azaz a modellben bekövetkező nagyáramú kisütésre fokozatosan alkalmassá teszik, akkor szinte mindegyik típus teljesíti a műszaki paramétereit.

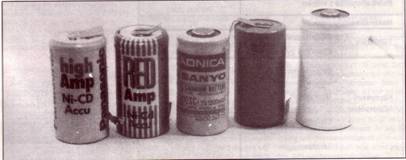

Sub-C méretű cellák. Balról jobbra: a Panasonic HIGH AMP és RED AMP típusai: a Sanyo „sárgája”

, mellette ugyanennek a cégnek a „pirosa” és végül egy 1800-as.

Egyetlen dolgot azonban tanácsos elfelejtenünk, mégpedig a kifejezetten modellezés céljára "válogatott" színterelt cella legendáját.

Akinek lehetősége nyílik a NiCad automatizált gyártását megtekinteni, az előtt hamar világossá válik, hogy az akkuk egyedi válogatása már csak technológiai szempontból sem lehetséges. A színterelt cellák gyártása nagy sorozatban történik. Ezekből szúrópróbaszerűen vesznek ki egyes mintadarabokat, melyeket a minőség szempontjából laboratóriumi vizsgálatoknak vetnek alá. Ennél több nem történik.

Nem vitás, hogy az egyes gyártási sorozatok kapacitás szempontjából egymástól eltérhetnek. Például, ha az acélfóliákra felszínterelt oxidréteg csupán egy százalékkal vastagabb, vagy az oxidrészecskék összességében nagyobbak, akkor az jól érzékelhetővé válik. Ez a különbség az, melynek alapján egyes kereskedők "válogatott" akkukat emlegetnek. A futószalagokról naponta lekerülő darabszámok mellett az ipar nem gondolhat arra, hogy töltési- és kisütési karakterisztika szempontjából minden egyes darabot megvizsgáljon. Tételezzük fel, hogy ezt a munkát a kereskedő végzi el. Ez esetben azonban vagy eszét vesztette, vagy a mai ár sokszorosát kell kérnie.

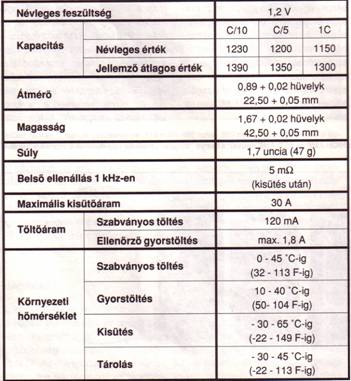

A Panasonic 1200 mAó műszaki adatai, típusa: RED AMP, mérete: SC.

Az egyedi cellák kiváló minőségű versenyakkuk kiválogatása saját erőből is elvégezhető. Ez a kézi "válogatás", ha egyáltalán jár valami előnnyel, akkor csak abban az esetben, ha a mérés versenyszerűen, villámgyors, F3E üzemmódú vizsgálógépekkel történik. Az ilyen jellegű "Tuning" eljárások sikere azonban még ekkor is vitatható. Itt most Dennis Kuhn jut az eszembe, aki az elektromos meghajtású repülés terén hosszú ideig élen járt Németországban és csaknem minden díjat elnyert. Mégpedig olyan akkucsomagokkal, melyek úgy festettek, mintha egyenesen a szemétládából kerültek volna elő. Ezért úgy gondolom, hogy a "válogatott" akkura semmi szükség.

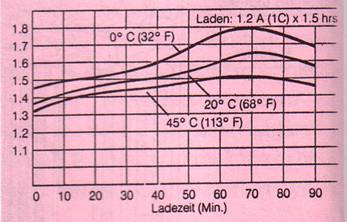

Gyorstöltés (hőmérséklet)

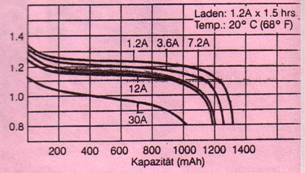

Kisütési görbe

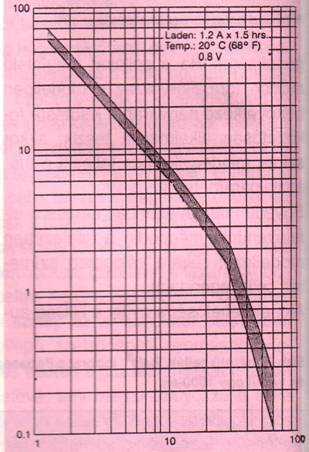

Nagyáramú kisütés
