WECO Feuerwerk

HELD 1000 rakétamotor kezelési útmutató

(+ az archiváló kiegészítései, ezek dőlt betűvel)

A doboz előlapja

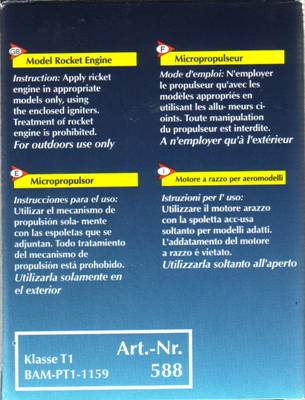

A doboz hátlapja

A dobozban mellékelt kezelési útmutató fordítása:

Rakétamotor modellek meghajtására.

A motor kiválasztása

Minden rakétamotor csomagolásán feltüntetik, hogy milyen modellekhez ajánlják felhasználását. A rakétamotorok különféle teljesítményekkel, és funkciókkal rendelkeznek, így kiválasztható a céljainknak legmegfelelőbb típus. A motor jellemzőit kódokkal jelölik, egy tipikus rakétamotor-kód : A8-3

Ennek jelentése:

A : A motor impulzusa (A = 1,26 … 2,5 Nsec)

8 : Átlagos tolóerő (N)

3 : Késleltetés (sec)

A rakétamotorok impulzusjelölései az ABC betűinek megfelelő sorrendben követik egymást. Az adott betűjelű motor impulzusa az előző jelzésűnek kétszerese.

A	B	C	D
1,25 … 2,5 Nsec	2,51 … 5,00 Nsec	5,01 … 10,00 Nsec	10,01 … 20,00 Nsec

A késleltetés a rakétamotor kiégése és a visszatérítő rendszert (ejtőernyő, ejtőszalag) indító kivetőtöltet működésbe lépése közti időt jelenti. Kis tömegű modellekhez hosszabb késleltetési idejű rakétamotorok, nagy, nehéz modellekhez rövid késleltetési idejű rakétamotorok a megfelelőek.

Biztonsági szabályok

1. Anyagok

A rakétamotor kizárólag könnyűszerkezetes építésű repülőgép- és rakétamodellekben használható fel. A modell szerkezeti részei készülhetnek papírból, fából, műanyagból, gumiból, de a semmiképpen nem tartalmazhat fémet, vagy más nagy anyagsűrűségű építőanyagot.

2. Motorok

Csak a gyári kivitelű, engedélyezett, bevizsgált rakétamotorok használata engedélyezett! Az elhasznált, kiégett rakétamotor újratöltése, ismételt felhasználása TILOS! A motorban lévő hajtóanyag töltet kiszerelése, a rakétamotor szétszerelése, több lépcsős rakétamotor készítése hatósági engedély nélkül TILOS!

3. Visszatérítő rendszer

Ha fennáll a veszélye, hogy a repülését befejező rakétamotoros repülőgép-, vagy rakétamodell földetérésekor sérülést okozhat, a modellt visszatérítő rendszerrel kell felszerelni. A visszatérítő berendezés lehet ejtőernyő, vagy ejtőszalag. A visszatérítő rendszer a modell védelmét is szolgálja, megelőzi annak sérülését, törését.

4. Indítás helyszíne

Rakétamotoros modellt soha ne indítsunk épületek, járművek, éghető anyagok (száraz fű), könnyen gyulladó tárgyak környezetében. Figyelembe kell venni, és be kell tartani a rakéta- és repülőgép-modellekre vonatkozó nemzeti, és területi szabályokat. Az indítóhelynél rendelkezésre álló szabad terület átmérője minimum a rakétamodell legnagyobb emelkedési magasságának 1/4-e kell legyen. Erős szélben rakétamodell nem indítható! A modell repülési pályája legyen szabad, a repülést nem akadályozhatja fa, elektromos vezeték, vagy más tárgy.

5. Indítórendszer

A biztonsági gyújtózsinórt, vagy az elektromos gyújtóberendezést a fúvókán keresztül tegyük be a rakétamotorba, és jól nyomjuk bele. Gyújtsuk meg a biztonsági gyújtózsinór kilógó végét, és gyorsan távolodjunk el a rakétától.

Az indítási késleltetési idő biztonsági gyújtózsinór esetén: 3-6 másodperc

Elektromos indítóberendezés esetén nincs indítási késleltetési idő.

A rakétát indító modellező legalább 5 méterre távolodjon el modelltől az indításkor.

6. Ha a motor nem indul

Kapcsoljuk ki, és áramtalanítsuk az elektromos indítóberendezést, várjunk legalább 3 percet, majd ennek letelte után megközelíthető a rakétamodell. Ellenőrizzük az indítóberendezést, az esetleges hibát javítsuk ki, próbálkozzunk újra az indítással.

7. Hatástalanítás

Sérült, lejárt szavatossági idejű rakétamotort nem szabad felhasználni, ezeket hatástalanítani kell. A hatástalanítást hosszabb idejű vízbe áztatással érhetjük el.

8. Tárolás

A rakétamotorokat száraz, hűvös helyen kell tárolni. A rakétamotor robbanásveszélyes anyagokat tartalmaz, ezért 50 °C-nál magasabb hőterhelésnek, nyílt lángnak kitenni TILOS!

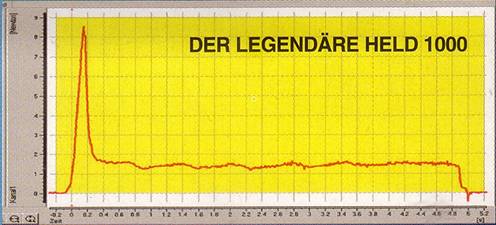

A doboz oldalán megtalálhatjuk a rakétamotor teljesítmény-diagrammját:

Függőleges tengelyen a tolóerő [Newton], vízszintes tengelyen az idő [sec] van ábrázolva

A rakétamotor adatai:

Teljes üzemidő: 5 sec

Impulzus : 7 Nsec

Kezdeti indítóerő: 8,5 N

Átlagos tolóerő: 1,25 N

Öntömeg : 20 gramm

Átmérő: 15 mm

Hossz: 95 mm

Szavatossági idő: 2 év

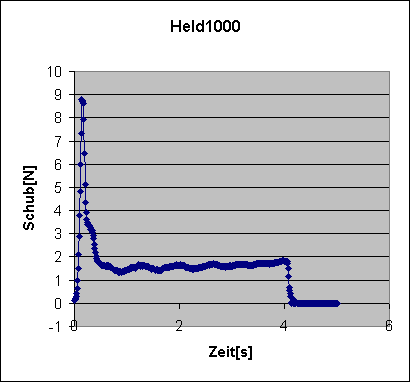

HELD-1000 rakétamotor valós mérési eredménye a http://www.geocities.com/CapeCanaveral/6368/motdata.html nyomán.

Függőleges tengelyen a tolóerő [Newton], vízszintes tengelyen az idő [sec] van ábrázolva
