Eredeti megjelent
Modell-Mix 2001. februári szám 5. és 9. és 11. old.
Schmidt Lajos
Gőzhajó modellezés

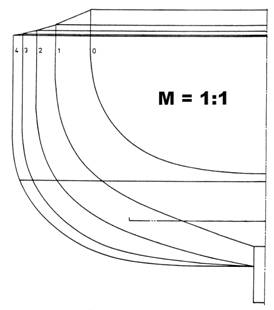

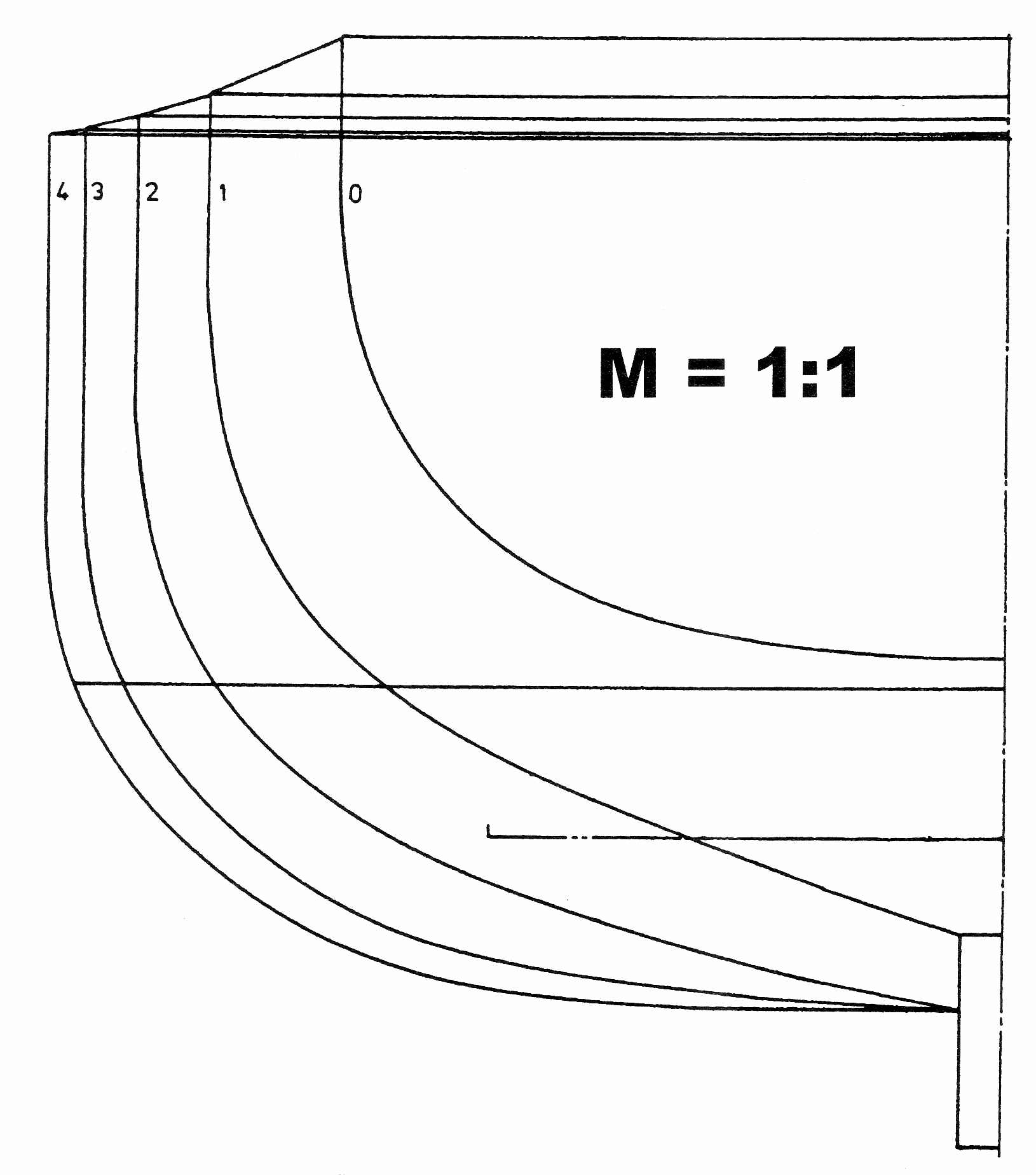

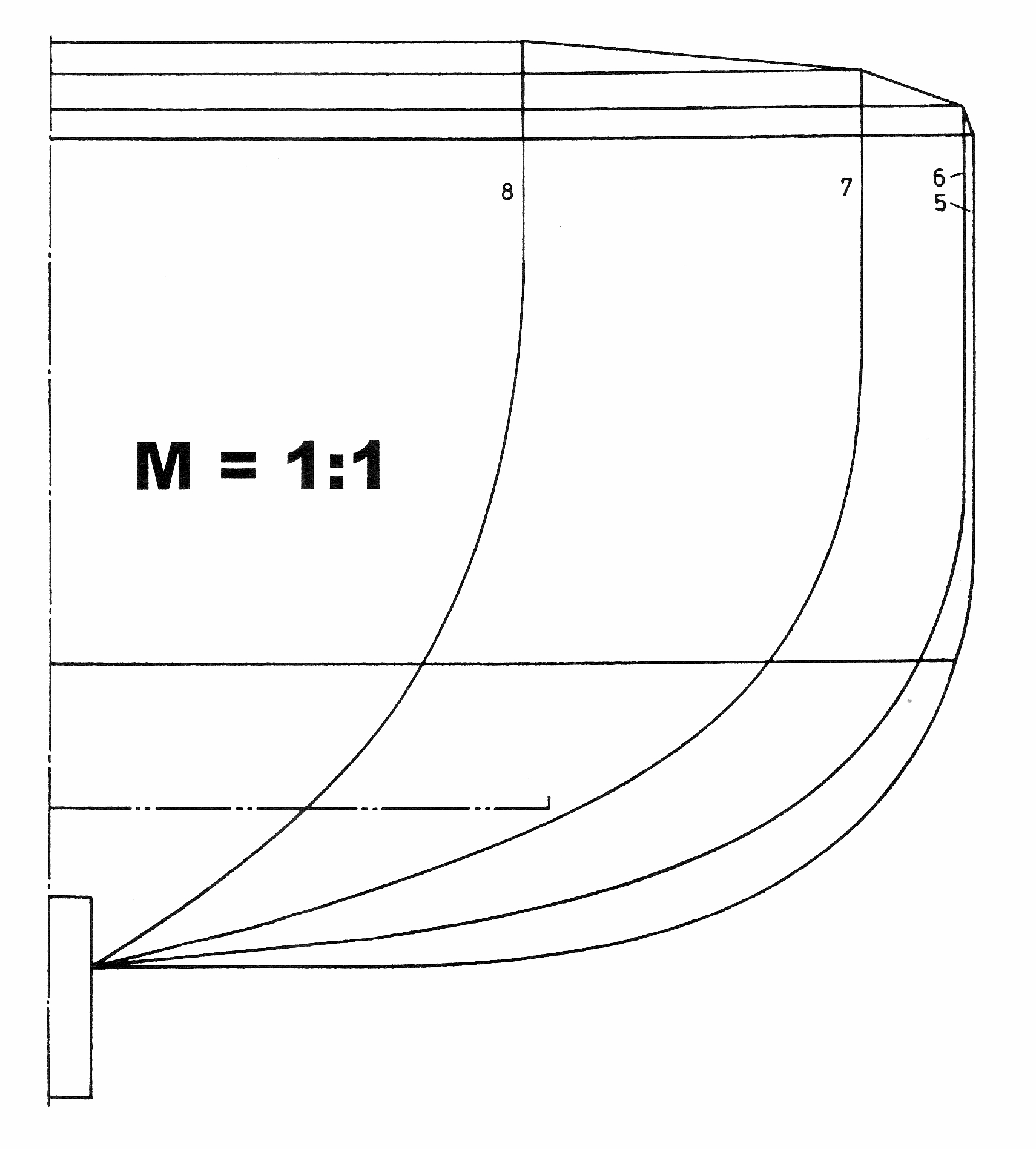

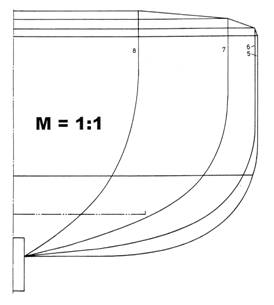

A rajzokon az eddig ismertetett gőzgép modellekhez egy lehetséges hajótest tervrajzait mutatjuk be. A hajótest szélessége 260 mm, hossza 1100 mm, amely már elég tekintélyes méretű modell elkészítését sejteti. Ha ez a hajó megépül, vajon milyen érzés fogna el bennünket, amint a tó vizén egy valódi, működőképes gőzgép közeledik felénk és "füstöl" a kéménye?
(A rajz rákattintva nagy méretben, új ablakban megjeleníthető)
(A rajz rákattintva nagy méretben, új ablakban megjeleníthető)
(A rajz rákattintva nagy méretben, új ablakban megjeleníthető)
Abban az esetben, ha valaki a hírlevelünk indíttatása nyomán megépíti ezt a modellt, akkor szívesen tájékoztatnánk olvasóinkat az építés és a beüzemelés során felmerült tapasztalatokról. Persze sokan kíváncsiak lennének a szerkezet fotójára is. A modellről a további rajzok a kilencedik oldalon találhatóak.
Gőzgép modellezés
Fekvő elrendezésű vízcsöves kazán
II.-es terv.

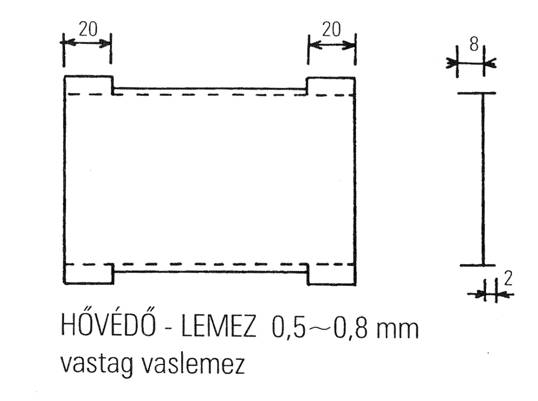

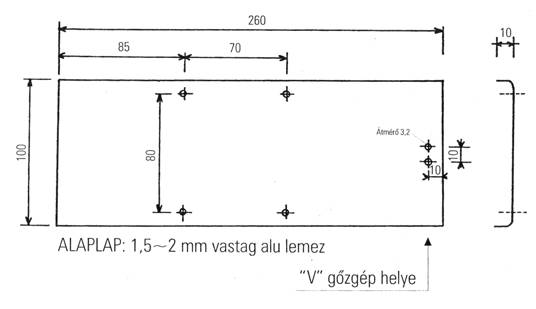

A januári hírlevelünkben közöltük a gőzgép elkészítésének leírását és a tervrajzok első részét. Most a burkolatokról kerültek ábrák a lapba, a jövő havi megjelenéskor pedig a tervek utolsó részleteit fogjuk kiadni.
A szerkesztőség
