„KATAPULT P8”

A „Téli Kupa” versenyen az alagi repülőtéren nagy feltűnést keltett egy kis gumival fellőhető modell, melyet tulajdonosa nagy magasságra tudott fellőni, és remek repüléssel szórakoztatta a nézőket. Ez az ötletes kis szerkezet – melyet Thuróczy Endre épített – nemcsak a kezdőknek, hanem még az „öreg” modellezőknek is sok örömet szerezhet. ezért leközöljük a rajzát és egyben felhívjuk a figyelmet, hogy a kis modell tulajdonképpen változó állásszöggel repül. A kilövés pillanatában a vékony acélhuzalra rögzített vízszintes csillapító a légierő⁽¹⁾ hatására a függőleges vezérsík kivágásának alsó éléhez simul és a gép 0° állásszöggel nagy magasságra –loopingozás nélkül – felrepül. Amikor a gép mozgása lelassul és siklásba megy át, az acélhuzal tartó a függőleges vezérsík hornyának felső éléhez nyomja a vízszintes csillapítót és a modell kb. 1,5°-os állásszöggel repül.

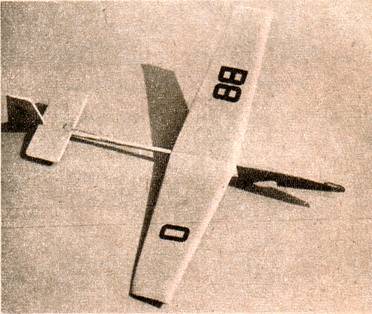

A kilövés módja és az elkészített modell jól látható fényképeinken. A bemutató repítések során még emelő áramlatot is fogott ki a kis modell, és közel egy percet töltött a levegőben

A szerkesztőség

„KATAPULT P8” ÉPÍTÉSI LEÍRÁSA

A szárny elkészítéséhez középkemény balsát használunk. A szárnyat két részből ragasztjuk össze. Először durván lecsiszolt balsalapból kivágjuk a félszárnyakat, majd azt a rajz szerint profilozva fokozatosan lecsiszoljuk. Ugyan így készíthetjük a függőleges illetve a vízszintes vezérsíkokat is. A vízszintes csillapító egy acélszálra van rögzítve. A törzs orrát 3 mm-es réteges lemezből vágjuk ki, az alakját a rajzról kopírozhatjuk le. Az elkészített modellt japánpapírral vonjuk be , és csak addig lakkozzuk, míg a gép súlya eléri a kb. 9-10 g-ot. Könnyebbre építeni nem érdemes, mert akkor nem tudjuk fellőni. A vízszintes csillapító beállítása a modell lelke, ezért nagy gonddal járjunk el. A vízszintes csillapító függőleges vezérsík kivágott részébe helyezkedik el, és a felső élnek támaszkodik. A kilövés pillanatában a csillapító a fellépő erők hatására lebillen az alsó élig és így a modell függőlegesen, nem pedig loopingozva emelkedik. A csillapítónak felülről gyenge ráfújásra le kell billennie az alsó élig. A végleges állásszöget a berepítésnél kell beállítani, az acéldrót hajlítgatásával. A modellt függőlegesen, hátszéllel indítsuk, négy szál gumival. A modell körözését tetszés szerint lehet beállítani. A „Katapult P 8” modell kb. 35-40 m magasra lőhető fel.

Jó építést és repítést kívánok

Thuróczy Endre

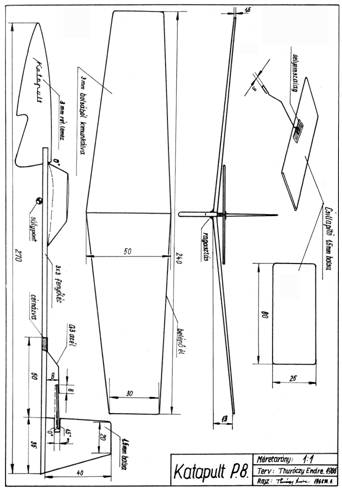

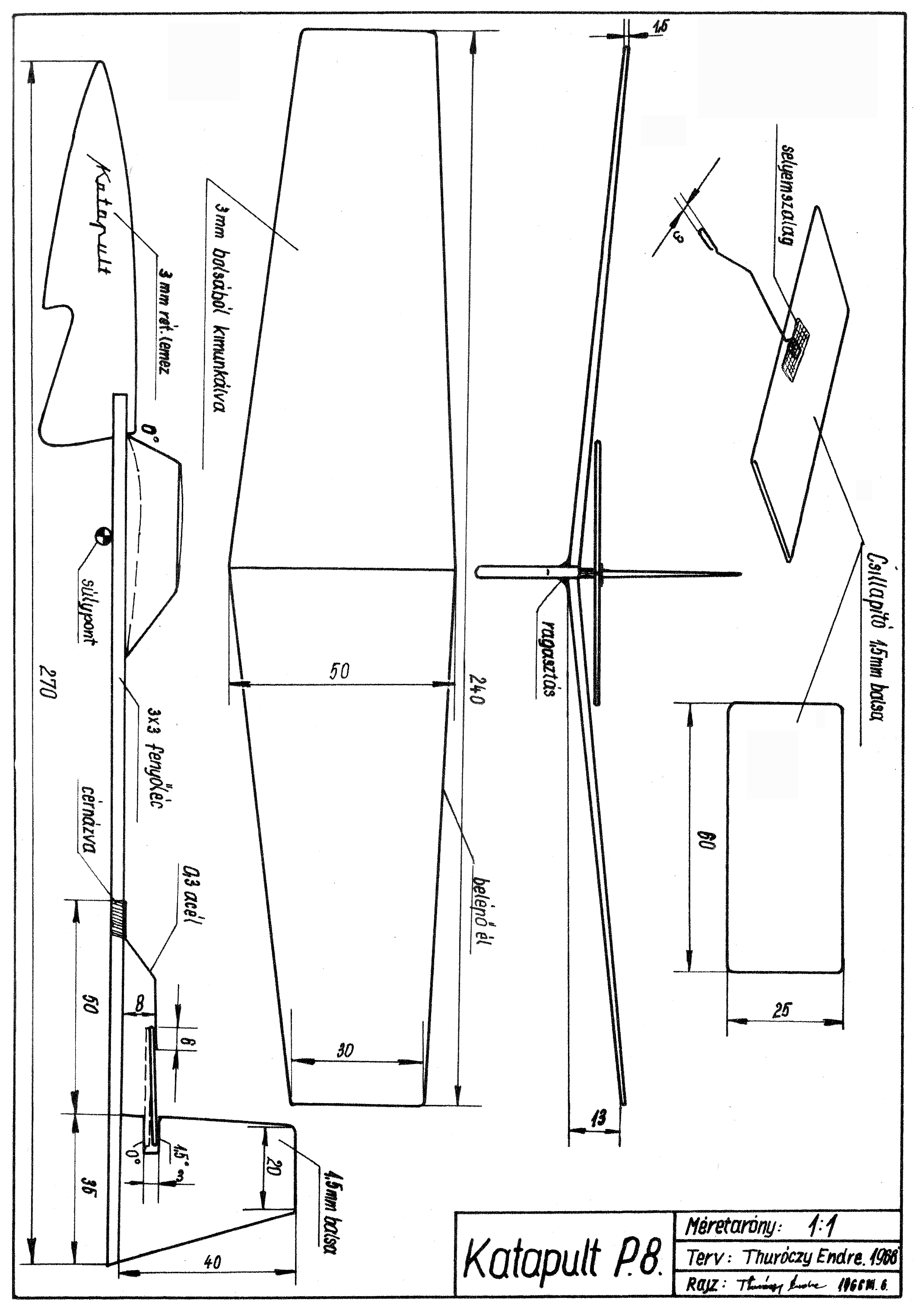

(A rajz rákattintva új ablakban, nagy méretben megjeleníthető)
