Sárkányépítés

0,65 m2-es paplansárkány

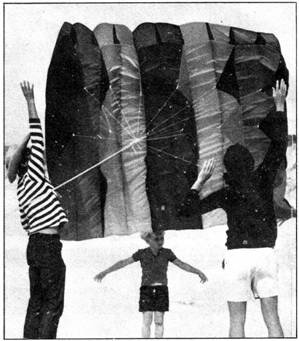

1963-ban találta föl az amerikai Domina C. Jalbert a paplansárkányt, amely teljesen új és eredeti ötleten alapult. A kis szélsebességekre tervezett merev szárnyak alakjához hasonló testet készített, de ehhez csak szövetet használt. Az új sárkányból hiányzott minden nehéz merevítőszerkezet, merevségét csak a belépőélnél a sárkány belsejébe fújó szél által létrehozott belső nyomás biztosította. Ez a sárkány tulajdonképpen nem más, mint egymás mellé helyezett, elöl nyitott, hátul zárt hurkákból álló szárnyfelület, amelyet a szél nyomása tart mereven, és amelynek iránystabilitását a hasán levő, háromszög alakú, függőleges uszonyok biztosítják. Ezek alsó sarkához csatlakoznak a kantár zsinórjai. A szárny megfelelő keresztmetszetét a válaszfalak szabásával lehet biztosítani.

G. M.

Jalbert-féle paplansárkány (0,65 m²)

Ezt a zsebredugható kis sárkányt impregnált ciklonból készítsük, mert fontos, hogy az anyag ne legyen légáteresztő. Először kiszabjuk a 3 első, a 3 hátsó uszonyt, az 5 válaszfalat, az alsó és felső síkokat,, körben 1-1 cm ráhagyással. A ferdén szabott széleket - a szájnál és az uszonyoknál - szegőszalaggal szegjük be, nehogy megnyúljanak. Először a 74X88 cm-es alsó síkra felvarrjuk a válaszfalakat, és minden második válaszfal alá (tehát a két szélére és középre) a 2-2 uszonyt. Ezután a 74X103 cm-es felső síkot varrjuk a válaszfalak íves felső széleihez, majd végül a kilépőélnél a két sík összevarrásával zárjuk a cellák hátulját. Ezzel a sárkány kész a kantározáshoz. Fektessük a sárkányt a hátára, és teljes felületén súlyozzuk le úgy, hogy az uszonyok szabadon maradjanak. Az uszonyok sarkaira erősített 6 db kantárzsinórt a rajz szerinti közös pontban egyetlen közös csomóval egymáshoz rögzítjük, és ide kötünk egy karikát is az eresztőzsinór számára.

A repítéshez 100 N (10 kp) szakítóerejű zsinórt használjunk!

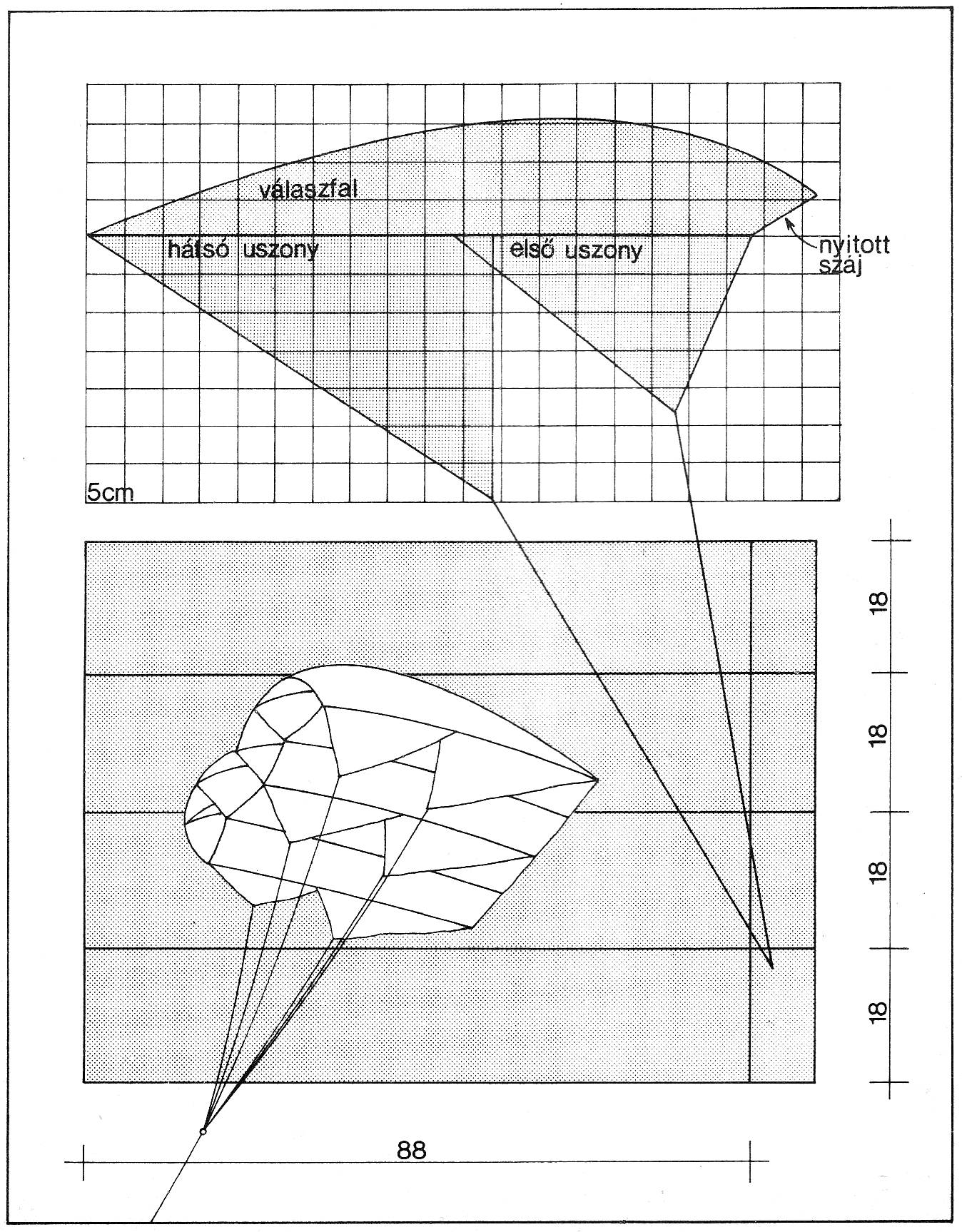

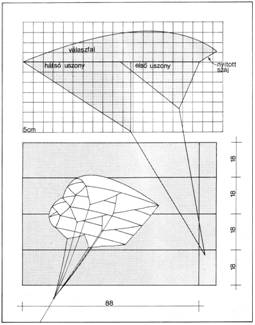

A rajz rákattintva új ablakban, nagy méretben megjeleníthető.

G. M.
