Sárkányépítés

A delta sárkány

A modern sárkánytörténet egyik jelentős alakja az amerikai Francis M. Rogallo, akit ma a sárkányrepülés atyjaként emlegetnek. Mint a NASA repülőmérnöke, gyakran hangoztatta, hogy a hajlékony szárny stabilabb lehet a merevnél. Ahogy a hajlékony szárny megváltoztatja maga körül a levegő áramlását, úgy a légáramlás is részt vesz a szárnyforma kialakulásában.

1948-ban otthoni szélcsatornájában kísérletezte ki első találmányát, egy sárkányt, amelyet rudak felhasználása nélkül, hajlékony anyagból készített, farokkal.

Ez. - mivel abban az időben a sárkányok iránt kicsi volt az érdeklődés - feledésbe merült.

Később, mikor űreszközök biztonságos földrejuttatásának lehetőségeit kutatták, továbbfejlesztette korábbi ötletét. A klasszikus deltoid sárkányalak deltává változott, a gerincvonal alatt levő uszony, amely a zsinór pontszerű húzóerejét vonalszerűen adta át a vitorlának, egyben iránystabilizálásra is szolgált. Így jött létre egy jó manőverező képességű, háromszögletű, uszonyos ejtőernyő.

Ezt a találmányt az űrrepülésnél nem használták, de kiindulópontjává vált a sárkányrepülés gyors és látványos fejlődésének.

A Rogallo-féle hajlékony szárny és az abból kifejlődött sárkányrepülők elemeit egyesíti az itt bemutatott deltasárkány, amely a modern sárkányok egyik alaptípusa.

A deltasárkány

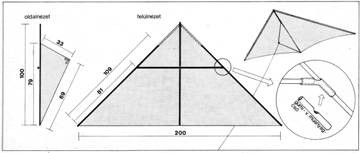

A vitorla vékony nylonszövetből, a keresztrúd Ø8 mm-es, a többi rúd Ø6 mm-es keményfából készül. A gerinc és a két szélső rúd részére varrjunk bújtatót. A szélső rudak felső végei és az orrcsúcs közötti szakaszt a megnyúlás megakadályozására danúviaszalag bevarrásával erősítsük meg. Varrjuk föl az uszonyt. Az uszony szabadon levő sarkát - ahova majd az eresztőzsinórt kapcsoljuk - több réteg anyag bevarrásával erősítsük meg, és üssünk bele 2-3 ringlit. A különböző szélerősségeknél ezek valamelyikébe akasztjuk majd a zsinór karabinerét. A rajzon látható gumicsöveket szorítókötéssel rögzítsük az oldalrudakon. Ezekbe dugjuk majd a sárkány mögötti keresztrúd végeit. A keresztrúd hosszának kismértékű változtatásával különböző szögű szárnyállásokat állíthatunk be. A keresztrúd kihúzása után a sárkány csőszerű tokban szállítható.

Az arányok megtartásával sokkal kisebb és sokkal nagyobb méretben is elkészíthető. Az eresztőzsinór méretezésénél 1 m² vitorlafelületre kb. l5 kp húzóerőt számítsunk.

A rajz rákattintva új ablakban, nagy méretben megtekinthető.

G.M.
