Sárkányépítés
A kristálysárkány
Az angol Stephen Robinson 1979-ben
tervezte az itt látható sárkányt. Nagyon hasonló a Lecornu-féle dobozsárkányhoz,
csak téglalap alakú vitorlafelületek helyett háromszög alakúakat használ. Ez a
háromszögű elrendezés teszi lehetővé a sokkal egyszerűbb és szellemesebb
szerkezetet.
A külső keret az azon belül levő
vitorlafelületeket tökéletesen feszíti ki, bármilyen is a vitorlasíkok elrendezése.
Ez a szerkezet nemcsak négyszögű, hanem 3, 5, 6 sőt többoldalú variációt is
megenged. A sárkány sokkal zömökebb, oldalról nézve szinte tömör testnek látszik,
de ha repülés közben élével fordul felénk, hirtelen előbukkan szép, szabályos
szerkezete, szinte eltűnik a levegőben.
Gyenge szélben nem repül, de 7-8
m/s szélsebességnél stabilan és meredek szögben emelkedik. Farok nem szükséges.
A szél gyöngülésére rohamos süllyedéssel reagál, nem vitorlázik, mert ilyenkor
a vízszintes felületek árnyékolják egymást. Kétágú kantárral, élével állva is
ugyanolyan stabil, mint 3 ágúval, valamelyik oldalára állítva.
Arányosan kicsinyítve, nagyítva
is megépíthető, a cellák száma szaporítható.
Ez a sárkány igen megmozgatta a sárkányépítők fantáziáját, és sokféle
változat - hókristály, virág stb. - született ugyanezzel a vázszerkezettel.
A kristálysárkány

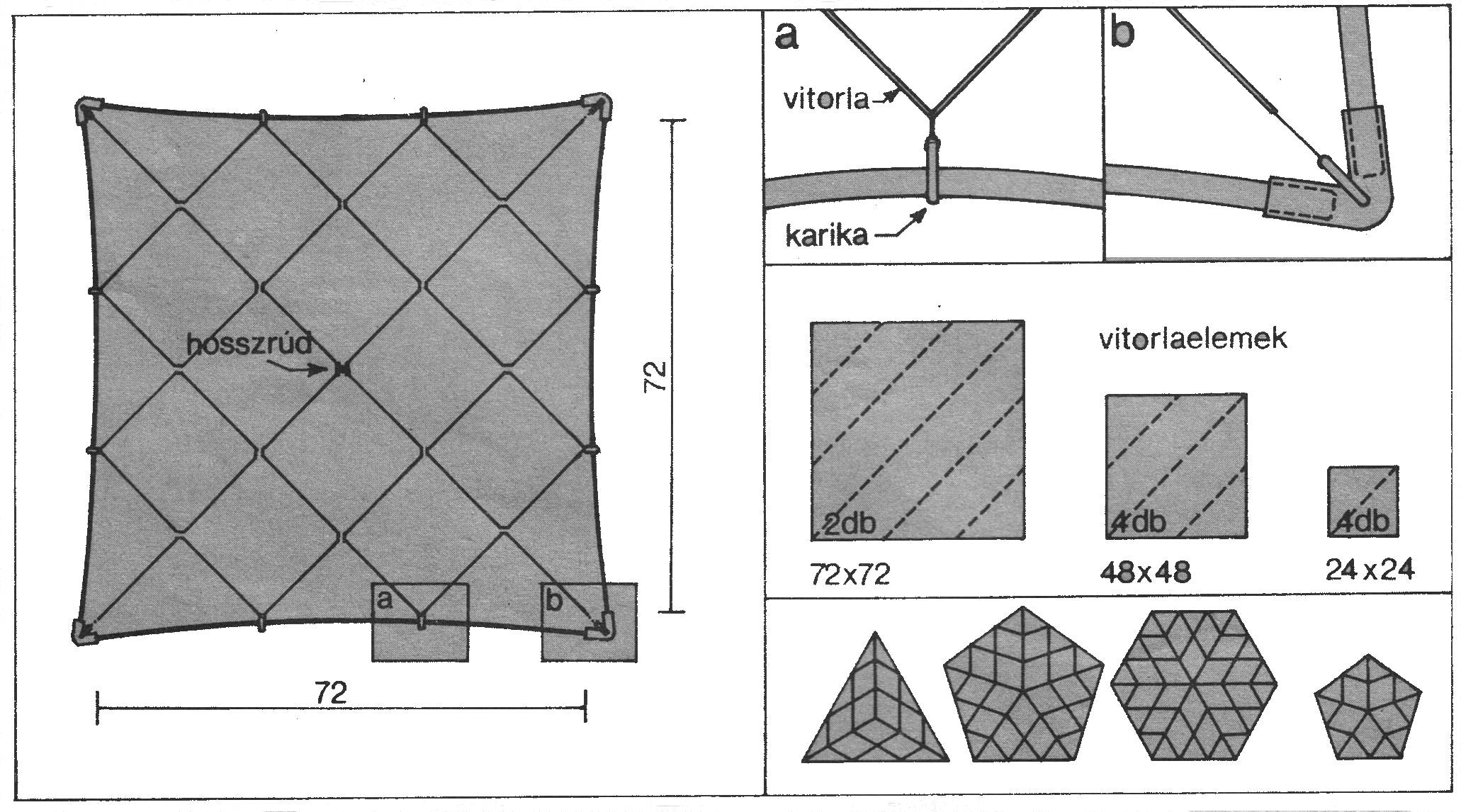

Az alapváltozat elkészítéséhez
kiszabjuk, majd beszegjük a 2 nagy, 4 közepes és 1 kicsi négyzetet. Az átlós
vonalak mentén összevarrjuk őket a rajz szerint, és a 12 külső sarokba szalagok
segítségével fölvarrunk 1-1 karikát, majd beerősítjük a hosszrudat.
A váz üvegszálas műanyag csőből
készül, de nekünk megteszi a Ø8-as
keményfa rúd is (köldökcsap-rúd). A sarkokat műanyag cső darabokból alakítjuk
ki, és rögzítjük a 4 db sarokkarikán.
Összeszereléskor felfűzzük a
karikákat a rudakra, és a rudak végeit bedugjuk a műanyag sarokba. Három ágú
kantár esetén a kb. azonos hosszúságú kantárzsinórokat a hosszrúd végéhez, és
2 szomszédos sarokhoz erősítjük. Kétágú kantár esetén pedig hosszrúdhoz, és egy
sarokponthoz.
A rajz rákattintva új ablakban, nagy méretben
megtekinthető.
Gaskó M.
