SRY MODELLEZŐ FÓRUMA

Már keresem! Nem baj ha nem túl rendezett? Nem publikálásra szántam,
és ezért nem olyan mint a közzétett rajzaim lenni szoktak.

Üdv.: SRY

[/quote]Nem baj ha nem túl rendezett?[quote]

Hát ha elküldöd kiderül
Nem vagyok túl jó rajzolvasásból
De azért mindent megteszek, mert az asszony a fejemhez vágja a megmaradt elektronikát ha csak itt áll.

Köszi

Milyen formátumot tudsz megnézni (DXF, TCW, DWG stb.....) mert ezek a
rajzok csak CAD-ban vannak meg, a CAD rendszereken belül viszont
tudok konvertálni.

Üdv.: SRY

Tiszta meglepetés ! Találtam egy rajzot, amin a PIXIE elektromos R/C
átalakítási vázlata van.....nem is emlékeztem, hogy ilyet is csináltam
valamikor

Szia SRY!

Nem nagyon értek az AUTOCAD- hez, de a 2010-es megvan amit az tud kezelni az bármilyen lehet. Azt hiszem a dwg-t tudja kezelni.

Hamár igy szóba hoztad el szeretném kérni a kis PIXIE rajzkészletét is.

Köszi.

Sziasztok!

SRY Mestert be kellene tííítani!! VESZTÉLYES, de nagyon és folyamatosan a kisértésbe hajszol, nem véletlen, hogy sokszor alkalmazza a fórumon a jelet. Ez már-már rosszabb mint a drog, amit az előző oldalon mutatott, a www.microflight.be !!!!

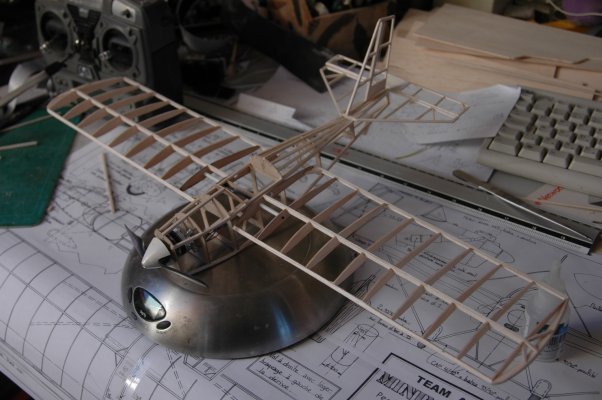

Már megint reszelek valamit, amit ott láttam. Egy középszárnyas kis ékszer, a Minimax 1500!
135%-ra nagyítottam, 54cm lesz a szárnyfesztáv. Egy Dualsky 16grammos moci fogja pörgetni. Sajna a méret a nappaliba így is kicsit nagy lesz repíteni

jj

Na azért te sem panaszkodhatsz

Szerinted hány modellezőben támadt fel a vágy, hogy előrenyilazott
szárnyú kék-villámot építsen a képeid videóid látva?

A MINIMAX egy igen jó kis repülőgép, nekem nagyon tetszik, modellben
is jó lesz szerintem.

Üdv.: SRY

Önnek új óriáslevele érkezett, némileg zavaros tartalommal. Ha valami nem
világos (amire jó esély van) akkor jelezd, megbeszéljük.

Üdv.: SRY

Pár fotó a kész Pober Pixie-ről:


http://opera.surmanzs.fotoalbum.hu/view ... d/14271237


http://opera.surmanzs.fotoalbum.hu/?get ... d/14271238


http://opera.surmanzs.fotoalbum.hu/?get ... d/14271240


http://opera.surmanzs.fotoalbum.hu/?get ... d/14271241

Üdv.: SRY

Szia SRY!

Megkaptam a rajzot. Köszönöm!
És mindjárt néhány kérdés.
Hármas vagy hatos depronból legyen? A szárny íves depron?
A szárnytartó milyen anyag?
Egyenlőre ennyi.

Üdv: joeskac

Üdv.

Akkor sorjában:


Ezeket a gépeket én itt magamnak 3x3-asoknak szoktam hívni. ez annyit tesz prózai módon, hogy minden "3"-as. 3 mm vastag depron, 3 mm vastag
balsa, és 3x3-as fenyőléc. Több ilyen gépem is van, az "OPERA", a
"KOBOLD" a "TÖRP-E" és a fene tudja még mik.


Így van, de ha megnézed a belépőélen végig és a kilépőél egy részén
3x3-as fenyőléc van ráragasztva, ez megvédi a depront az ütkösésekkor
illetve főtartóként funkcionálnak, és felveszik a szárnytartó gumik okozta
terhelést is. A szárny elkészítésénak módja teljesen azonos a "KOBOLD"
kis gumimotorosnál bemutatott módszerrel. A megfelelő alkatrészeket
megtalálod a rajzokon. (alakdó bordák, szárny alakja)


Ha a szárnytartó baldachinra gondolsz, akkor az 3x3-as fenyőből van, és
még az építés elején kell a törzsoldalra felragasztani, belülről.

Üdv.: SRY

egy kis fotosegítség:


http://opera.surmanzs.fotoalbum.hu/view ... d/14283889
Így néz ki a törzsoldal. Mint látható a baldachin felső, hosszanti eleme
"kívülre" esik, így egy építósíkon összeállíthat az egész, hiszen a léc is
3x3-as, meg a depron is 3 mm vastag.


http://opera.surmanzs.fotoalbum.hu/?get ... d/14283890
Amikor megvan a két törzsoldal a középső törzskeretekkel össze is
lehet állítani.


http://opera.surmanzs.fotoalbum.hu/?get ... d/14283891
Az összeállításhoz kell a törzs-felsőrész is, mert a nélkük elborul az
egész kóceráj ragasztás közben.


http://opera.surmanzs.fotoalbum.hu/?get ... d/14283892
végül be lehet ragasztani a két kereszttartót is. A kereszttartók pontos
pozíciója fontos, mert ezek akadályozzák meg a szárnyrögzítő gumik
"felcsúszását" is.

Üdv.: SRY

T. Antikos!

Jó az az UHU-POR is, de csak akkor ha két felületet akarsz egymásra
ragasztani. Ha repedéseket réseket, vagy már egymáson fekvő
alkatrészeket szeretnél összeragasztani, arra teljesen alkalmatlan. Arra
vagy olyan pillanatragacs kell, ami nem marja a styrolt (modellboltban
kapható) vagy D3-as faragasztó, vagy kék-zöld technokol. E két utóbbi
elég lassan köt, viszont van "térfogata" így nagyobb réseknél is használható.

Üdv.: SRY

Sziasztok!

Épül már a rettentő molylepkevadász, pókhálószaggató Minimax!
A bordakivágás közben tüsszentenem kellet, utána majd öt percig keresgéltem az 1-es balzából kivágott, szétrepült bordákat!



jj

Köszönöm SRY Mesternek a ragasztóval kapcsolatos segítségét!

Tehát mégegyszer:
A videók a Piperrel kapcsolatban elsősorban nekem szólnak ez része
a " használati utasításnak"!

Tamásbá
