Pozícionáló eszközök

A pozícionáló eszközök kényelmes, gyors, és viszonylag pontos mozgást tesznek lehetővé a képernyőn nagy felbontású grafikus módban is.

1. EGÉR

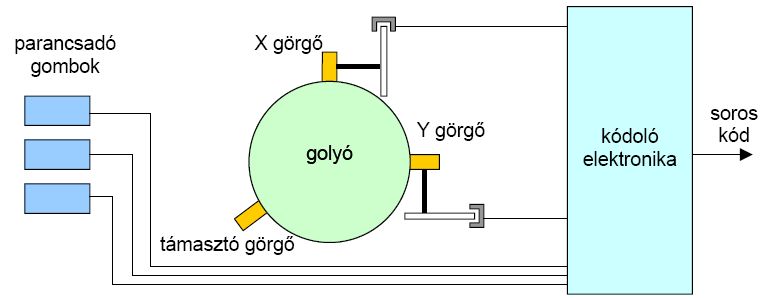

1.1. ábra: Egér felépítése

Az egyik legelterjedtebb pozícionáló eszköz az egér. Az asztal felületén való elmozdulását a házban lévő golyó forgása követi, ezt látjuk a képernyőn is az ún. egérkurzor segítségével. A golyó két, egymásra merőleges hengerrel érintkezik, és a mozgás során forgatja őket, az elfordulása megfelel a golyó vízszintes és függőleges irányú mozgásának. A két henger forgását külön-külön érzékelők detektálják, és a megfelelő kódokat továbbítják az alaplapra.
Az egéren van két-három nyomógomb, melyek lenyomása általában kiválasztási funkciót indít el.
A kiváltott információk továbbítása általában soros formában történik egy kábelen keresztül a számítógép soros portja segítségével. Létezik infravörös fény segítségével működő változata is, ebben az esetben az egér tápellátását akkumulátor biztosítja.

1.1 Track Ball (Hanyattegér)

Működése megegyezik az egérével. A pozícionáló golyó lehet a házhoz rögzített különálló egységben, vagy gépházba beépítve. A képernyőn az egérkurzort a golyó kézzel való forgatásával pozícionálhatjuk, a golyó mellett két vagy három nyomógombot is találunk.

1.2 Digitalizáló tábla

Ha nagyobb pontosságot szeretnénk elérni, akkor van szükségünk a digitalizáló táblára, vagy tabletre. A tablet a számítógéphez csatlakozó érzékeny felület, amelyen egy tollszerű eszközzel vagy célkereszttel ellátott speciális egérrel lehet mozogni. A felület érzékelése különböző megoldású lehet, pl. a tollban egy apró mágnes van, és ezt érzékeli a tábla, vagy nyomásérzékelőt alkalmazva figyelik a toll helyzetét. Műszaki rajzhoz, vagy grafikához használjuk. A tábla abszolút pozícionálást, míg az egér relatív pozícionálást tesz lehetővé.
Az abszolút pozícionálás azt jelenti, hogy a tábla vízszintes (x) és függőleges (y) méretei hozzárendelhetők a képernyőn megjelenő, illetve a készíteni kívánt alkalmazás valódi méreteihez. A digitalizáló táblák legfontosabb paramétere az x és y méret, valamint az érzékenység. Tipikus méretek inchben megadva: 5x5, 12x12, 12x17, 17x17 stb. Érzékenységen azt a legkisebb elmozdulást értjük, amit a tábla érzékelni képes. A korszerű táblák rendelkeznek nyomásérzékeny funkcióval is, ami azt jelenti, hogy a tábla nem csak a toll pozícióját érzékeli, hanem a nyomás erősségét is, általában 256 fokozatban. A tabletnek is van vezeték nélküli változata.

1.3 Botkormány

A botkormányban az elmozdulás irányának érzékelésére két, egymásra merőleges potenciométer szolgál. A joystick nyomásérzékeny, azaz nem csak az elmozdulást, hanem annak sebességét is érzékeli. A botkormány ezen kívül egy vagy több kapcsolót is tartalmaz.




2. FÉNYCERUZA



A fényceruza (light pen) optoelektronikai eszköz. Ha egy ponton hozzáérintjük a képernyőhöz, akkor segítségével megállapíthatjuk, hogy megvilágítja-e az elektronsugár az adott pontot, vagy sem. Segítségével bemenő jelet állíthatunk elő. Kiválasztásra, kézi rajzok megjelenítésére használhatjuk.
