Scanner


A scanner képbeviteli eszköz. A szkennerek csoportosítása történhet a dokumentum kezelése, a dokumentum típusa szerint, valamint a felbontás nagysága szerint.
A scannerek fontos jellemzője a felbontás, mely megmutatja, hogy egy adott távolságról hány elemi pontot (pixelt) tud behozni. Az optikai felbontás a teljes optikai úton érvényes felbontást jelenti, ahol minden egyes pixelhez egy CCD elem tartozik. A logikai felbontás számítási művelet eredménye, ilyenkor az alkalmazott szoftver a CCD két egymás melletti cellájának értékéből következtet a kettő közötti értékre.
A scannerek fő egységei:

Az érzékelő a dokumentumról érkező fényt elektronikus jellé alakítja, melyből az eredeti másolata előállítható. Általában az érzékelő CCD (Charge Coupled Device) elem, ez egy töltéscsatolt félvezető eszköz, ahol egy sorban fényre érzékeny cellák helyezkednek el, és ezek a cellák a megvilágítással arányos feszültséget szolgáltatnak.
Az optika feladata, hogy a képet megfelelő minőségben az érzékelőre juttassa. Általában több lencséből álló lencserendszert alkalmaznak.
A megvilágító egység feladata a bevinni kívánt dokumentum egyenletes fényerővel történő megvilágítása, színes scannereknél fontos paraméter a fény spektruma is. Az egyenletes és kellő intenzitású fényt nagyfrekvenciás fénycsövekkel érik el.
A letapogatáshoz az érzékelőt vagy a dokumentumot kell mozgatni, s ezt a feladatot a mozgató mechanika végzi el.
Az elektronika feladata az egységek vezérlése, és a részegységek megfelelő tápellátása. Az analóg jelet digitális jellé kell alakítani, mert az interface-n keresztül már digitális információ halad. Az átalakítást ADC (Analog to Digital Converter) végzi, mely a CCD maximális kimeneti jelét 256 vagy 1024 elemi egységre osztja, és 8, ill. 10 biten ábrázolja. Az ADC kimenete egy ún. átmeneti memóriához csatlakozik, és így jutnak az adatok az interface-n keresztül a számítógépbe.


Kézi scanner

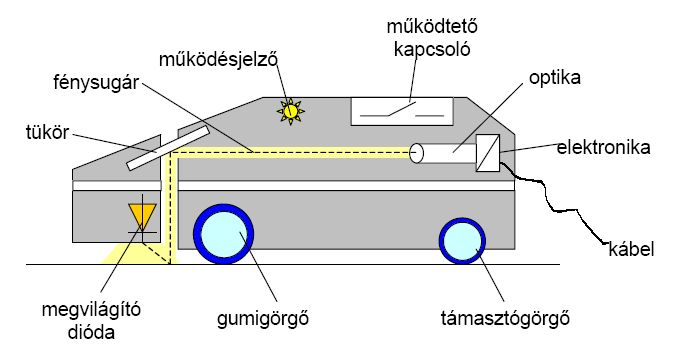

1. ábra: Kézi scanner felépítése

A kézi scannereket kézzel kell mozgatni a dokumentum fölött, a mozgatást két görgő és egy szinkronizáló görgő segíti. Az egyenes húzás nincs biztosítva, ezért gyakori a görbe vonalú mozgás. A műveletet sík felületen kell végezni.
A megvilágítás LED-ekkel történik. az érzékelés 105 mm szélességben megy végbe, vagyis egy A/4-es méretű dokumentum csak két lépésben digitalizálható, azaz két képet kapunk, melyeket egy szoftver egyesít.
A felbontást 100-400 dpi között kapcsolóval kell állítani, a fényerő pedig egy potenciométerrel állítható tetszés szerint.
A kézi scannerek soros interface-szel rendelkeznek, és saját illesztőkártya tartozik hozzájuk.


Síkágyas scanner

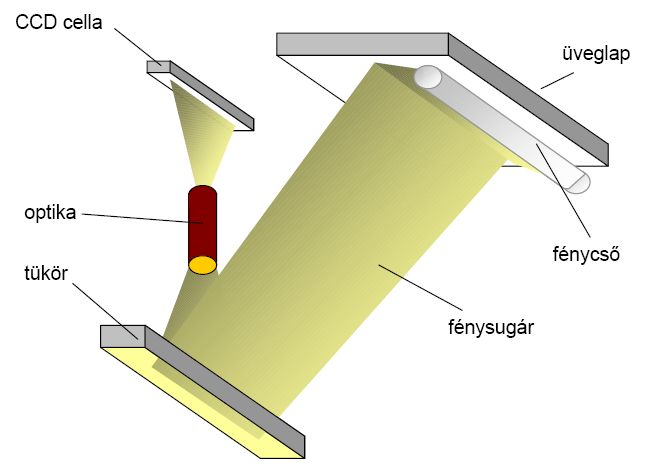

2. ábra: A síkágyas scanner felépítése

A síkágyas scanner esetén egy kocsira van felszerelve az érzékelő, az optika és a fénycső. A kocsi egy üveglap alatt mozog, a vezetést biztosító két acéltengelyen.
A dokumentumot képpel lefelé az üveglapra kell helyezni. A scannelés folyamata alatt a dokumentum áll. A mozgó kocsi fénye végigpásztázza a dokumentumot, a visszavert fény az optikán keresztül az érzékelőbe jut, az elektronika feldolgozza a jeleket, és az interface-n keresztül a számítógépbe juttatja. Több dokumentum folyamatos feldolgozására is van lehetőség automatikus lapadagoló alkalmazásával.


Lapáthúzós scanner

A lapáthúzós scannerekben a dokumentum mozog, gumigörgők segítségével biztosítják az egyenletes továbbítást. Van olyan típusú scanner, ahol több lap is behelyezhető egyszerre, ilyenkor a felszedő görgő garantálja az egymás utáni lapbehúzást.
Könyv bevitele nem lehetséges, vastagabb vagy fényesebb lapok továbbítása is problémás lehet. A dokumentum mérete is korlátozott. A továbbító rendszer miatt átlátszó fóliák sem használhatók.


Állványos scanner

Az állványos scanner esetén a vízszintes dokumentumasztalból függőleges rúd áll ki, melyre állandó, vagy változtatható magasságban van rögzítve az érzékelőből és optikából kialakított egység. A dokumentumot (ez lehet három dimenziós tárgy is) az asztalra kell helyezni, majd megfelelő megvilágítás mellett a rúdon lévő érzékelő (mely léptetőmotorral mozgatott CCD) bescanneli a képet. A megvilágítást külső lámpasor biztosítja, ezért a kép minőségét a környezeti fény befolyásolhatja.


Dobscanner

A dobscannernek foto-sokszorozó érzékelője van, melynek a jellemzője, hogy egyszerre csak egyetlen pontot érzékel, így minden egyes képpontot azonos jellemzőkkel tapogatnak le. A dokumentum egy forgódob palástján helyezik el, és visszavert fénnyel, vagy áteső fénnyel tapogatja le. A fej a letapogatás során a palást mentén folyamatosan mozog, és a teljes dokumentum felett elhalad. A dob átlátszó anyagból készül, átmérője általában 50–150 mm.
A dobscannereket a nyomdaipar alkalmazza, nagy felbontással, jó színérzékeléssel rendelkeznek, az elektronika általában tartalmazza a színrebontó egységeket is.
