Hogyan találjuk meg a primer és a szekunder tekercseit a FlyBack transzformátornak

Minden információ és ábra szabadon terjeszthető és felhasználható privát és nem-kereskedelmi célra

Hogy megépítsd a tápegységet, neked szükséged lesz egy átlagos flyback transzformátorra, melyet régi PC monitorokból lehet kinyerni (lásd alant).

A főprobléma a legtöbb esetben az, hogy nem ismert a lábkiosztási ábrája (pinout diagram) egy ilyen fly-back transzformátornak. Így most én megpróbálok számodra bemutatni egy egyszerű módszert, hogy megtalhasd a primer tekercs bemeneti lábait valamint a 0V kimenet lábát a nagyfesz sekunder tekercsnek.

1) Hogyan találjuk meg a a szekunder tekercshez cstlakozó 0 V lábat ?

Egy közönséges digitális ohm-mérővel lehetetlen megtalálni a szekunder tekercs kimenetét, mert az ellenállása túl nagy. A fő HV kimentet egyszerűen megtalálod: ez a nagy piros kábel a sziváscsésze (suction cup), de neked szükséged lesz arra, hogy megtaláld a 0 V lábát is a szekunder tekercsnek.a fly-back transzformátoron.
Így most adok neked egy egyszerű módszert a 0V - láb megtalására:

a) Neked szükséged lesz egy 24V DC tápegységre és egy digitális feszültségmérőre. Csatlakoztasd a + bemenetét a voltmérődnek a THT kimeneti dugóra (a szíváscsészében) és a (-) -t a tápegységed 0 voltjára. Ezután a +24V kimenetével a tápegységednek teszteld az összes lábát a flyback transzformátornak. Amikor 5 és 10V közötti értéket mérsz, akkor megtaláltad a 0V-os lábát a szekunder tekercsednek. Ez nagyon egyszerű...
Nézd meg a következő ábrát és a fotót:

A szekunder tekercs 0V-ja 8-as számmal van jelölve az ábrán

2) Hogyan találjuk meg a primer tekercs lábait?

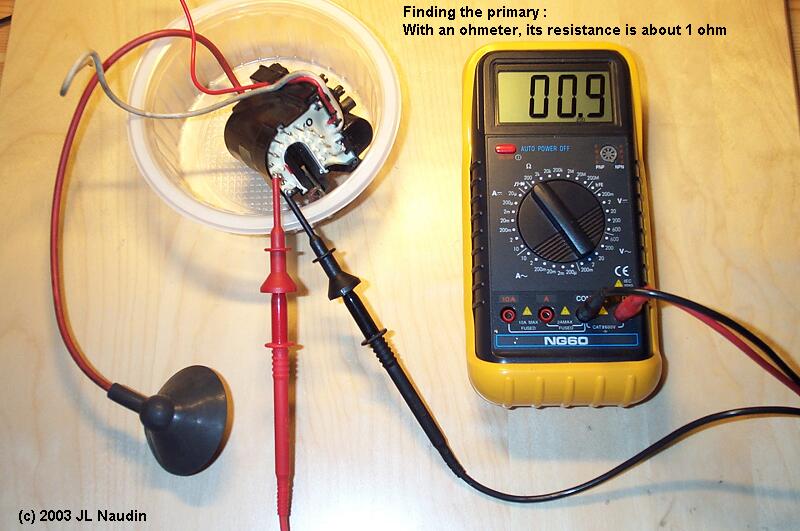

Egy egyszerű ellenásmérővel ez nagyon egyszerű, hiszen könnyen megtalálod a primer tekercs bemeneteket, mert a tekercs ellenállása 1 ohm körüli érték (nézd a következő ábrákon).

Most tehát beazonosítottad a primer bemeneteket, a következő lépés a primer tekercs polaritásának a megállapítása.

3) Hogyan állapíthatom meg a primer tekercs polaritását?

A célunk, hogy megtaláljuk a primer tekercs polaritását. Ehhez szükségünk lesz egy 9V-os elemre. Csatlakoztasd a digitális feszültségmérő műszert 100V-os tartományban a THT kimenetre és a 0V lábára a szekunder tekercsnek ahogy azt a #teszt1-nél tetted. A 9V-os elemmel küldjél el egy rövid impulzust a primer tekercsen, megmérve a feszültség tüskét, ezután cseréld meg a polaritását a 9v-os elemednek. Amikor a maximális feszültséget kapod ( kb  30V csúcsot) te megtaláltad a helyes polaritását a primer tekercsednek. A (+) a 2-es láb és a (-) az egyes láb az ábrán.

Most, készen állsz, hogy felhsználd a flyback transzformátorodat a saját laboratóriumi Nagyfesz. tápegységed megépítéséhez.

Fordította : Tuvok
2003.04.21.
