Az SG project


Új képeket majd akkor küldök, amikor tovább haladok az új energizáló építésében.

A rotor megmunkálása

Az elkészült rotor (átmérő=6inch)

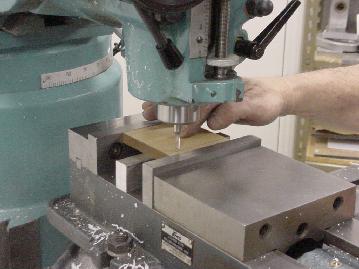

A tekercsállványok megmunkálása

Elkészült tekercstartók

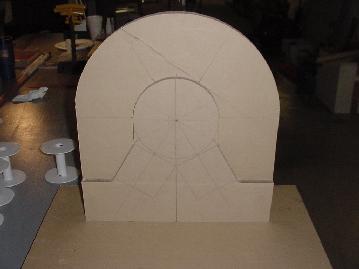

Sablon készítése a csapágyak számára.

Közelnézet a csapágy beépítése után

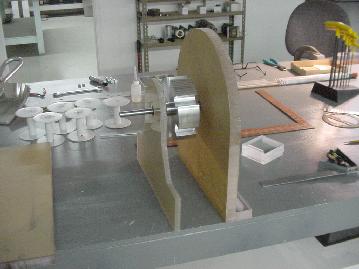

Oldalnézet beigazítás

A rotor szögbeállításának bejelölése

A rotor mágnesekkel történő ellátott és bepozícionálva

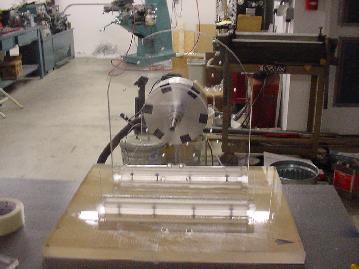

A mágnesekkel szerelt rotor elölnézeti képe.

Tekercs tekercselése on the coil winding jig

Tekercs vasmagnak levágott hegesztőpálcák.

Tekercsek és azok állványzatai elkészültek.

A tekercs tartó állványára történő ráragasztása (és lesúlyozva).

Mind a hat tekercs rászerelve a rotort övező keretre.

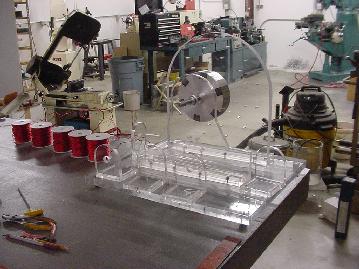

Egy beállított nézet az elkészült a berendezés mechanika részéről.

Bipoláris kapcsoló áramkörök felszerelése, Cole switching (Cole kapcsolás) megtalálható a régebbi oldalakon.

A Bi-poláris kapcsolók tekercsekhez történő forrasztása.


Forrás: Bedini
