ACG v1 : Előzetes teszteredmények
Minden itt lévő információ szabadon terjeszthető  (freeware) és felhasználható privát és nem kereskedelmi céllal

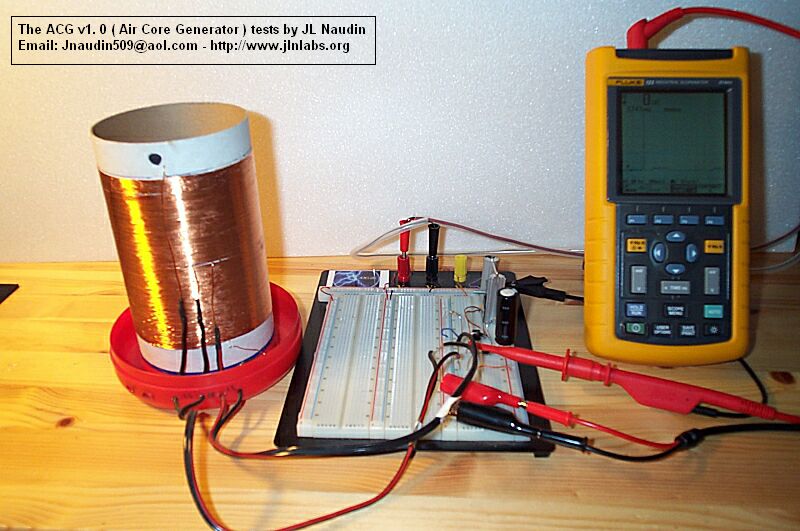

Ez egy előzetes teszt az ACG v1.0-val (Air Core Generator - légmagos generátor). Az ACG  berendezés Joe Arnold nevéhez fűződik. Az ACG alapelve a Tesla U.S. Patent 577,670   1897-es találmányán alapul. Az alkalmazott tekercs egy régi légmagos tekercs volt, melyet én a TEP projekt alatt használtam. A tekercs két sorba kötött tekercsből áll, az ACG v1.0 összindukciója 2,07mH (4,6 ohm). Az órajel impulzusokat egy Centrad GF 763AF függvény generátor szolgáltatta 4,2 Khz (28% -DTC). Egy N csatornás MosFet tranzisztor BUZ 74, küld pozitív impulzusokat (+12V) 4,2KHz-nél (28% +DTC)-vel az ACG tekercsre. A függvénygenerátor teljesen el van izolálva az ACG drivertől egy 4N25 optocsatolóval. Az összes mérés egy teljesen földeletlen és akkumulátorral táplált digitális szkóppal lett végrehajtva oscilloscope Fluke 123.

Az áramkör amit használtam ehhez a tezthez teljes mértékben a Jean-Michel Cour által elküldött kapcsoláson alapul., én csak adaptáltam néhány alkatrészt. Hálás vagyok Jean-Michel Cour-nak, Joe Arnold-nak és Tim Harwood-nak a segítőkész közreműködésért, amivel hozzájárultak ehhez a projekthez.

t.


Letöltheted az N-csatornás MosFet tranzisztor adatlapját innen BUZ 74


Feszültség az ACG tekercsen keresztül (órajel 4,2Khz 28% +DTC-nél)
Az ACG tekercsen keresztül mért feszültségcsúcsok nagyon erélyesek (több mint 336V).
A power input kicsi: 120mW (12V @ 10mA)

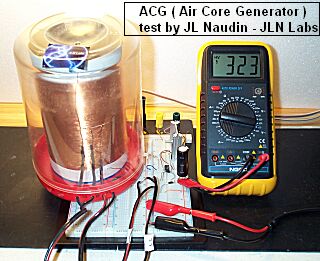

Az ACG tekercsen keresztül létrejövő feszültség csúcsok képesek feltölteni egy tank kondenzátort.

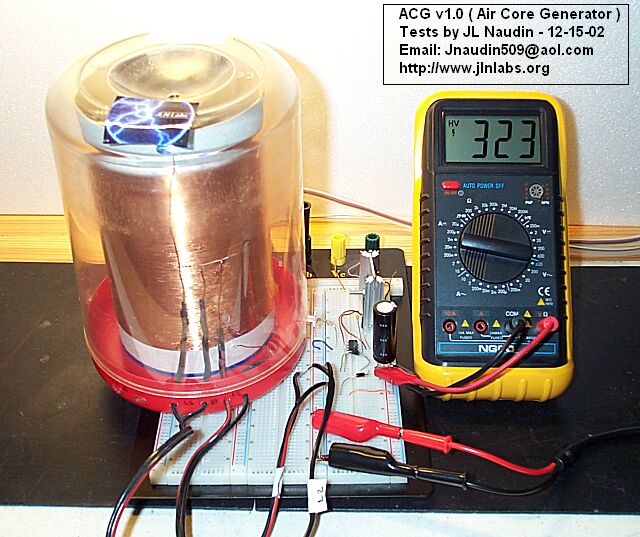

Fent, a C2 kondenzátoron keresztüli feszültség látható ( C=160uF/350V )

Megjegyzések Naudintól: Az ACG V1.0 áramkör jól működik egy hasonló légmagos tekerccsel. A C2 tank kapacitáson keresztül mért feszültség 320V fölé megy (és még tovább) néhány másodpercen belül. Ebben a pillanatban megerősíthetem Jean-Michel és Tim Harwood az ACG berendezéssel kapcsolatos tesztjeit és mérési eredményeit....



Direct link to the Harwood's ACG web site :



Fordította: Tuvok 2003.10.17.
