Szabad Elektron Pumpa v1.0
(The Free Electrons Pump FEPv1.0)

Az összes információ és ábra (freeware) szabadon felhasználható privát és nem kereskedelmi céllal

Ez az eszköz Stefan Hartmann kisérletén alapul, melyet 1999 október 26.-án tett közzé: "The Elektron Pumping FL tube light".

Az első áramkörnél a 8w-os FL cső nagyon fényes, fényessége csupán 2,4w-os input mellett hasonló a 8Wattos fényességhez. A csőben lévő feszültség majdnem négyszögjel kb 20kHz-es frekvencián 60/40-es kitöltési tényező mellett.

A második áramkörnél a cső le van földelve a ház-föld ellen. Így te a földpotenciálból tudod felhasználni a szabad elektronokat a fénycső világításához.. A cső kb 1Watt fényességgel világít. Amikor nyitom az S1 kapcsolót, akkor az input áram 110mA-ről csupán 105mA-re esik vissza, így te is láthatod, hogy a cső nem vesz ki több energiát a meghajtó áramkörből ! A világításhoz felhasznált energia tulnyomórészt a földpotenciálból kerül kinyerésre.

Nos én sikeresen reprodukáltam és teszteltem a Hartman féle egyszerű eszközt, és továbbfejlesztettem azt, így én megépítettem a Szebed Elektron Pumpa v1.0-t (FEP v1.0)
A FEP v1.0 egy továbbfejlesztett verzió, amely gömbölyű kapacitást kapcsol össze a föld légkörével. Mint ahogyan azt Nikola Tesla tette az energia hullám kísérletében 1899 Június 26-án Colorado springsben, vagy ahogy azt a Tesla Magnifier Amplifier tower (Tesla Nagyító Erősítő torony) első modelljeinek tesztje során, a Free Electrons Pump v1.0 ugyanazt az elvet használja a légkörben lévő szabad elektronok kinyerésére.

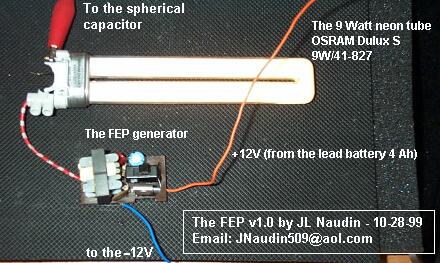

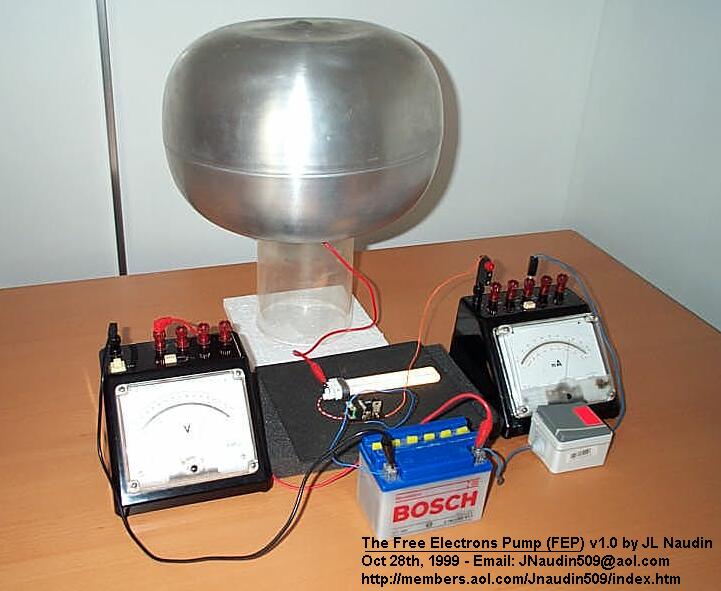

A FEP v1.0 egy gömbölyű kapacitást használ amely egy üreges alumínium gömb ( 356mm az átmérő és  240mm a magaság) Egy 9W-os neon cső (OSRAM 9W/Delux S41/82) került csatlakoztatásra a FEP generátor és az aluminium gömb közé.

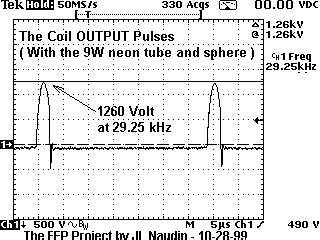

A FEP generátor egy Nagyfeszültségű impulzus generátor amely 1380V-os impulzusokat produkál 29kHz-en. A Free Electrons Pump transzformátora (L1,L2,L3) egy nagyfrekvenciás transzformátor (ferrit maggal) amelyet megtalálhatsz az átlagos hordozható neoncsöveknél ( amelyeket kemping célra használnak). De készíthetsz is egyet , ha egy 10mm-es átmérőjű ferrit magra a következő tekercseket helyezed L1 (7 menet 4/10mm), L2 (6 menet 5/10mm), L3 (750 menet 1/10mm). Sokkal jobb azonban, ha már egy kész HF (nagyfrekvenciás) transzformátort használsz.

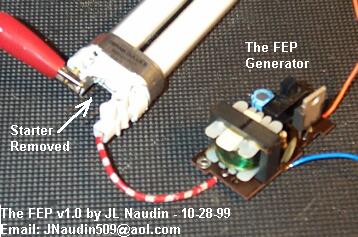

A 9W-os neoncső van egy átlagos alacsony fogyasztású fénycsőben is, de én eltávolítottam az eredeti indítóelektronikáját.

A FEP generátort akku forrásról kell táplálni (én egy 14V 4Ah savas ólom akkut használtam) és nem szabad földelni. Ez nagyon fontos, mert a rendszernek NYITOTTNAK KELL LENNIE. Ha te földeled a FEP generátor áramkört, akkor egy közönséges zárt rendszert építessz, és a szabad elektronokat nem tudod megcsapolni.

Teszt eredmények (1999.10.28.):

Egy analóg voltmérőt és egy analóg árammérőt használtam a mérésekhez. Ez erősen ajánlott, mert így elkerülhető az, hogy néhány parazita hatás következtében az elektromágneses hullámok fals eredményeket generáljanak a  digitális  berendezésekkel végzett méréseknél.

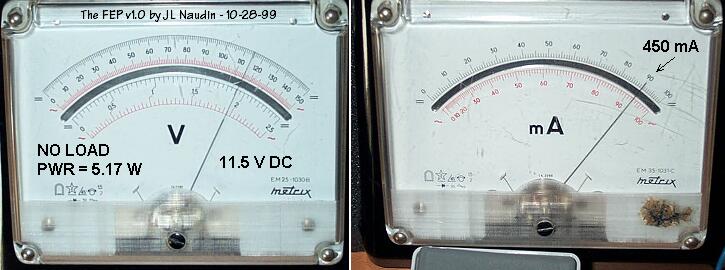

Így, amikor a bekapcsoltam a készüléket neoncső nélkül (a FEP kimenetének nyitva hagyásásval), a FEP áramkör működéséhez szükséges energia input 5.17Watt ( 11.5Volt és 450mA DC ) volt (amit a következő ábrán meg is nézhetsz).

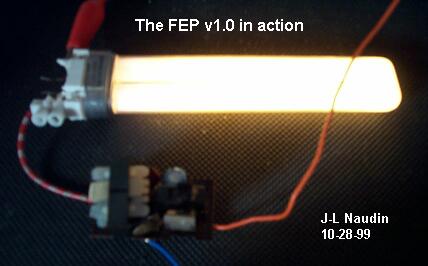

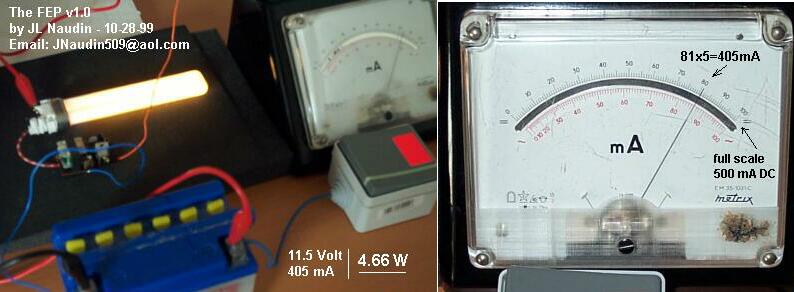

Amikor a 9W-os csövet  a gömb kapacitással együtt csatlakoztattam, az energia input leesett 4.66Wattra (11.5Volt és 405mA DC), mialatt a neoncső a maximális fényességének kb 30%-ával gyulladt ki (következő képek).

Megjegyzés: Ha neked nincs gömbölyű alumínium kondenzátorod, akkor használhatsz egy nagy alumínium lemezt mint szabad elektron kollektort.

Tehát ez egy rendkívül egyszerű elektromos áramkör, melynek a  megépítésével  letesztelheted magad, hogy ez az áramkör az elvárásoknak megfelelően működik, és mutatja, hogy a szabad elektronokat milyen könnyen meg lehet cspolni az atmoszférából, vagy a földből a FEP v1.0 eszközzel...

Energia Input/Output mérések:

A 9Wattos neon cső le lett cserélve egy 15Kohm-5Watt carbon ellenállással (köv. kép):

Én egy Textronix THS720P szigetelt és földeletlen csatornájú  oszcilloszkópot használtam a kimeneti ellenálláson a feszültség mérésére. Az RMS és a PEAK kimeneti feszültségek automatikusan komputerizáltak voltak a szkóp által.

JLN megjegyzései:

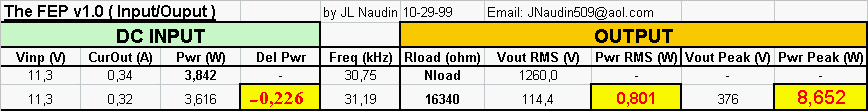

Amint észrevehetted a fenti ábrán, az ellenálláson mért kimeneti energia 801mW RMS volt 8,6 Watt Peak mellett, de a legérdekesebb dolog amit megfigyelhetünk, hogy a bemeneti energia esés (drops)  226mW,  mialatt 801mW képződött a kimeneten

Referencia dokumentumok:

1) "The Electrical Experimenter: My Invention by Nikola Tesla", June 1919
2) Tesla: Man Out of Time, by Margaret Cheney - Prentice-Hall, Inc
3) Tesla US Patent number 1,119,736 : "Apparatus for transmitting electrical energy" (issued Dec. 1, 1914)
4) Tesla US Patent number 8,200 : " Improvements relating to the transmission of Electrical Energy" (17th Apr.,1906)
5) Theory of Wireless Power, By Eric Dollard, B.S.R.A. 1986.
6) "Tesla's Tower (Wardenclyffe) by ESJ Staff - Electric Spacecraft Journal, issue 2 (1991)
7) "The Power Wave (1899-1991)" by Ron Kovac - Electric Spacecraft Journal, issue 3 (1991)
