IPS v1.1 : Teszt eredmények
Az itt közölt információ szabadon felhasználható magán célra, a kereskedelmi célú felhasználás azonban nem megengedett

A Solid State Infinite Power Supply-t (IPS = félvezető határtalan tápegységet) Ossie Callman találta fel. Én csak replikáltam az IPS eszközt, és elvégeztem rajta néhány tesztet és mérést. A feltaláló azt állítja, hogy az eszköze képes táplálni egy 200V/15Watt-os izzót két ólom akkuról mint energia forrásról anélkül, hogy lemerítené ezeket az akkumulátorokat...

FIGYELMEZTETÉS! Ez az áramkör képes halálos feszültségeket és áramokat előállítani. A szerző nem vállal semmilyen felelősséget az áramkör építése, tesztelése és a használata alatt jelentkező bármilyen sérülés, következmény után. Légy rendkívül óvatos, és tartsd be a halálos árammal és feszültséggel kapcsolatos biztonsági előírásokat.

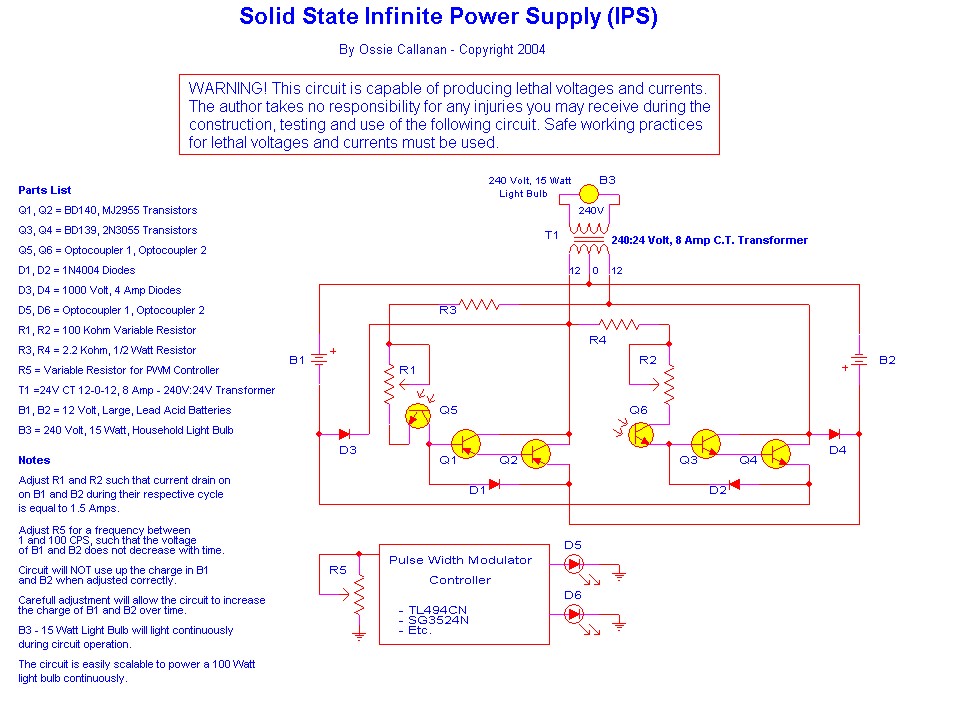

Megpróbáltam ellenőrizni ezt az állítást és ezért leteszteltem egy IPS áramkört, amely Ossie Callman eredeti rajzán alapult.

Órajel frekvencia : 100Hz négyszögjel 50%-os kitöltéssel
Az áramot a B1,B2-ről kb 1A-re kell beállítani R1 és R3.segítségével

A következő kép az IPS-t mutatja be a teszt alatt:

A power output tagadhatatlan, egy kis búgó hangot lehet hallani működés közben, mialatt az izzó teljes intenzitással ragyog.
Az áram folyásnak mind a két akkumulátorból egyanlőnek kell lennie és kb 1A-re kell beállítani.
A feszültséget digitális oszcilloszkóp mérte és PC-n rögzítette valós időben.
Az órajel inputot egy függvénygenerátor (Centrad GF-763AF) szolgáltatta, mint négyszögjel generátor.
Egy 11Watt-os Eco típusú (amely ekvivalens egy normál 60W-os izzó fényerejével) lámpa csatlakozott az IPS kimenetére.
Két teljesen feltöltött savas ólom akkumulátor (12V/44Ah/360A) került felhasználásra.

Fontos megjegyzés: Mindig csatlakoztass egy terhelést a transzformátor kimenetére. Ha az IPS terhelés nélkül van használva, (nincs lámpa csatlakoztatva annak kimenetére) a Q1 és a Q3 tranzisztorok tönkremehetnek.

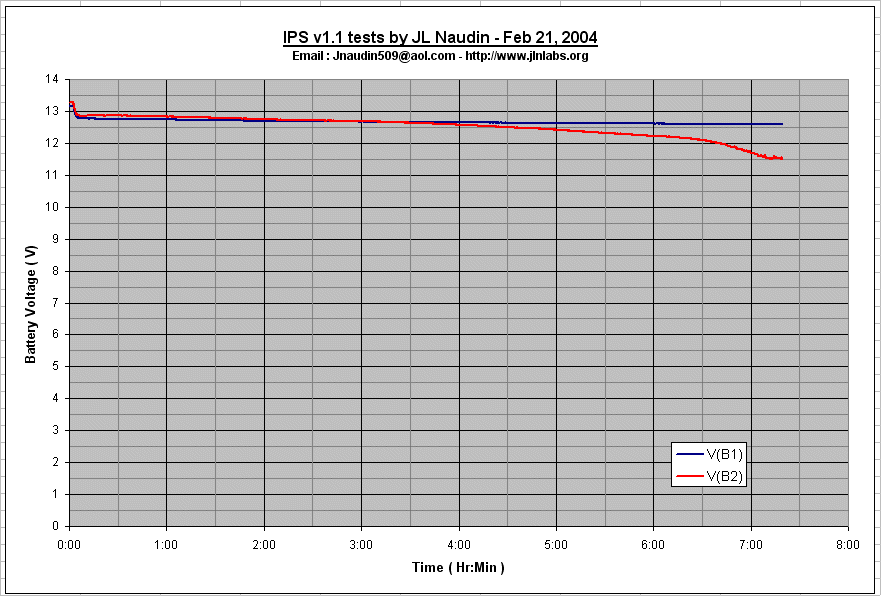

A B1 és B2 akkumulátorok feszültség-görbéi az IPS teszt alatt

Teszt eredmények (02-22-04):
Az előzetes tesztben használt régi sérült savas ólom akkut (B1) lecseréltem egy vadonatújra, és most már az IPS teszt eredmények rendkívül érdekesek lettek.

legalább 4 és fél óráig a két akkumulátor mint energiaforrás feszültsége nagyon stabíl maradt,

a 4 és fél óra alatt a B1 feszültség esése csak (12.84V- 12.63V)=0,21V (-1,6%) és a B2 feszültségesése (12,86V-12,50V)=0,36V (-2,8%) volt, mialatt mind a két akkuról 1A áram folyt és az izzó teljes intenzitással ragyogott az IPS kimenetén.

a teljes teszt ideje alatt (7 óra 20 perc) a B1 feszültség esése csak (12.84V- 12.58V)=0,26V (-2%) és a B2 feszültségesése (12,86V-11,51V)=1,35V (-10,5%) volt. Fontos megjegyezni, hogy B1 új akkumulátor, míg a B2 régi volt.

Az IPS kimenetére csatlakoztatott izzó fénykibocsátása a teszt teljes ideje alatt nem csökkent.

Ma, az IPS tesztsorozatok után, nem tudom megerősíteni a többletenergia hatást, én csak azt mondhatom, hogy Ossie Callman IPS eszköze legalább úgy működik, mint egy hatékony power inverter. Köszönet Ossie Callman-nak, hogy ingyen megosztotta velünk találmányát, hogy hasznot húzhassunk belőle.

Fordította: Tuvok (2004.02.29)
