Építési tippek: Készíts mágnesek elhelyezését beállító lyukakat (a
függőleges tüskék számára) a balsafából készült alapzatban 0,5mm-re az alumínium „U” csatornától.
Növeld, és csökkentsd ezek távolságát 0,5mm-rel. Ez majd segít csökkenteni
annak esélyét, hogy a balsafa teljesen tönkre menjen a túl sok tűlyuktól, és
elősegíti azt is, hogy visszatérj ugyanahhoz a beállításhoz, amelyik előzőleg
már működött.
Rendszerint a beállítások esetén 0,5mm-es növekmény
elegendő.
Az alumínium „U” csatorna nincs hozzárögzítve a balsafa
alapzathoz. A balsafa oldaltámaszték tartja azt fixen, de lehetővé teszi annak
mozgatását a beállításhoz, és a kivételét a polírozáshoz, stb.
Az sínek polírozását egy „kemény” grafitceruza élekhez
történő hozzádörzsölésével kell elvégezni mindaddig, amíg már nem lehet érezni
dudorokat. Hagyd a grafitot rajta az éleken, mert az majd valódi segítséget
jelent a súrlódási veszteség csökkentésében. Vésd észbe, hogy a „ZAJ” = energia
veszteség.
Az oldalsó mágneses rétegsorozat apró 4x10x13mm-es keramikus
hűtőgép mágnesekből épül fel. Ezek pillanatragasztóval vannak egymáshoz
rögzítve. A 3x10x104mm-es acélrúd feladata az, hogy megtámassza a felépítményt,
illetve, hogy segítsen kiegyenlíteni a mágneses fokozatokat a rámpán. Az
acélrudat a rámpa külsején kell elhelyezni. Ha a belső oldalán helyeznéd el,
akkor a mágneses mező legyengülne.
Bánj óvatosan a mágnes rétegekkel, mert a kombinált mágneses erő elég nagy
ahhoz, hogy valamit magához rántson a környezetéből, és mivel a ferrit
meglehetősen törékeny anyag, ha nem vigyázol, akkor könnyen összetörhetnek a
mágneseid.
Beállítások: Rámpa és Balsafa alapzat: A 12mm-es Alumínium „U” csatornában lévő hajlítást 12mm-es
térközzel kellene beállítani a rámpa végének alsó lapjától. Más szóval, egy
másik rámpa bemeneti járatának alulról kellene illeszkednie az őt megelőző
rámpa végéhez. Emiatt van ott a bemetszés a legalsó balsafa alapzatban.
Ha a hajlítási szög már jó, és a gurítási felszínek
polírozása is már megfelelő, akkor illeszd a csatornát a balsa alapzatba, és
csúsztasd azt fel és le irányba addig, amíg a 20mm-es rész meg nem érinti az
asztal szintjét.
Ellenőrizd, hogy a rámpa alja helyet biztosít a csatorna
pótszelvénye számára. Ha nem, akkor csiszold le, vagy másképp állítsd be a
megfelelő magasságot a rámpa végének alátámasztásánál. Most menj vissza, és
ellenőrizd, hogy a 20mm-es szelvény még az asztalon van. Jelölj ki egy vonalat
a csatorna belső élén a balsa támaszték alapjának élével későbbi vonatkoztatási
pont céljára.
Nagyon fontos a rámpa végének levágásánál a vágás tisztasága és, hogy az
derékszögben történjen a rámpához képest. Mert van egy kijárati sín, amit a
golyó a saját távozására fog használni. Ha a levágás rossz, akkor a golyó a
kijáratnál dobálódni fog a sín két oldala között, ami meg fogja számára
nehezíteni a könnyű kilépést a csatornából.
Mágnes pozícionálás:
A felső mágnes térköz kb. 6mm (mérve az Alumínium „U” csatorna belsejéből
(1.5mm falvastagság) , alsó térköz kb. 10mm.
Az alsó éle a mágnes szerelvénynek egyvonalban van a rámpa indulásával (a
fémfűrész kivágás).
Ezek a térközök eltérőek lesznek az általad használt mágnesek erejének
függvényében.
Mihelyst a golyó felgurul a rámpán, az „beleütközik” egy végfalba. Ez egy
mágneses fal, melyet a mező gyors csökkenése idéz elő a mágnes szerelvény
végénél.
Ha lecsúsztatod a mágneseket és elengedsz egy golyót a 20mm-es start
emelvényen, akkor látnod kellene, ahogy a golyó felfelé gurul, azután pedig a
rámpa végének közelében visszadobódik.
Amit most tenned kell az, hogy a mágnes szerelvényt lassan tolod felfelé
egészen addig, amíg ez a visszarúgási pont a rámpa végén kívülre nem kerül. Ha
a mágneseket túl messzire mozgatod, akkor a golyó esetleg kiugorhat a sínből,
és valamelyik oldalsó mágneshez hozzátapadhat.
Van egy egyensúlyi pont, ahol a golyó átbillen a végponton és legurul a
rámpavégnél lévő sínszakaszon, de egy gyenge visszafelé húzóerőnek van még
kitéve a sínvégződés felé, amint leesik.
A mágnes függőleges
elhelyezése: FONTOS, hogy a mágnessor függőleges középpontja fentebb
legyen az acélgolyó középpontjánál. Ez segít a gurulás során a súrlódás
lecsökkentésében. Óvatosan kell azonban eljárni, mert a túl magasra helyezett
mágnesek esetleg kiszippanthatják a golyót a kialakított nyomvonalról. Én
papírt használok alátétlemezként a mágnesszerelvény fel/le pozíciójának finom
beállításához .
A legjobb eredmény elérése: Amikor már alaposan elsajátítottad a kezdeti beállításokat,
és a golyó fel tud gurulni, majd pedig minden alkalommal le is esik a rámpa
végénél, akkor már a projekt szórakozási résznél leszel., DE előtte még jelöld
meg, vagy jegyezd fel valahová ezeket a beállításokat.
Próbáld megváltoztatni a mágnes pozícióját ( felső & fenék térköz, rámpa
emelése & süllyesztése és függőleges
középpont a középponthoz képest), hogy kitapasztald a rámpád lehetőségének
határait.
Változtasd meg az összes beállítást, hogy megtaláld azokat a határfeltételeket,
ahol az effektus már megszűnik létezni.
Végezd ezt addig, amíg meg nem találod az optimális beállítást.
Ez azért szükséges, hogy fel tudd térképezni illetve, hogy megértsd a rámpád
karakterisztikáját, melynek segítségével majd képes leszel 2, 4, vagy esetleg
több rámpa összekapcsolására. Mialatt ezeket az élvezetes kísérleteket végzed, folyamatosan rögzítsd
az eredményeket.



Itt van a teljes anyag és szerszám listája a SMOT
berendezésnek:
1) 64db 13×10×4mm kerámia mágnes (
hűtőmágnes típus)
2) 1db 100×267×3mm
balsa lap
3) 1db 110×12×12mm
Alumínium „U” csatorna (hossza legyen 13-15mm-el rövidebb a mágnes szerelvénytől 4) 1db Ø12mm acél csapágygolyó (krómozott) 5) 2db 3×10×104mm Acél támaszték lemez
6)
1db Balzafa vágó kés
7)
1db fémfűrész; 8) 1db dörzspapír
(közepes szemcsemérettel); 9) 1db 3ml-es pillanatragasztó;
10) 4db egyenes tű (rajzszeg)
11) 1db vonalzó (a mágnes szerelvények beállítására
szolgáló 4 tű lyukainak kijelöléséhez)
12)1db kisméretű sík fémreszelő
Fontos megjegyzések Greg
Watsontól:
Úgy gondoltam, hogy nem ártana néhány megjegyzés a mágnesek kiválasztásával
kapcsolatban:
A mágnesek magasságának alacsonyabbnak kell lennie az
emelési magasságnál, mert különben nem leszel képes több rámpát sorban
összekapcsolni.
Ez az elrendezés 12mm-es emelést hoz létre, mivel ez a magassága az alumínium
„U” csatornának.

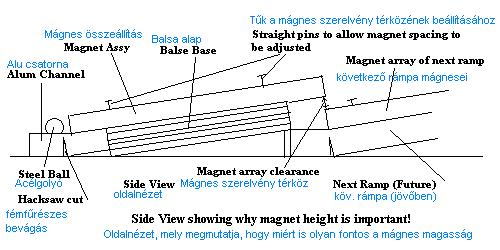

A mágnes magasság 10mm így tehát a mágnes szerelvények a két csatlakozó
rámpához jól tudnak illeszkedni (egyik a másik alá). Nézd meg a lenti képet.,
hogy ez miért is fontos.
A SMOT rámpa dizájn nem csak úgy magától jött létre. Légy óvatos vele,
egyszerre, csak keveset változtassál rajta. Ezek az elemek hosszú fáradságos
kísérletek révén nyerték el végleges paramétereiket.
Azért döntöttem úgy, hogy sok mágnesből építem fel a mágnes szerelvényt, mert
csak így tudtam elérni a kívánt mágnes szerelvény formát, vagyis nagyon székes,
hosszú, és alacsony. Ilyen mágneseket nagyon nehéz lenne egy blokkban
beszerezni. Próbáld megtartani a 104mm mágnes szerelvény hosszt és a 90mm-es
rámpa hosszt is.
Bátorítok mindenkit a további kísérletezésre, de először építsd
meg a fentiek szerint, majd ha már működik, akkor próbálj létrehozni egy saját
kialakítást.
Csak emlékezz arra, hogy akármit is építessz, képesnek kell lennie arra, hogy
3-4 egységet összekapcsolva működtess.
