M61

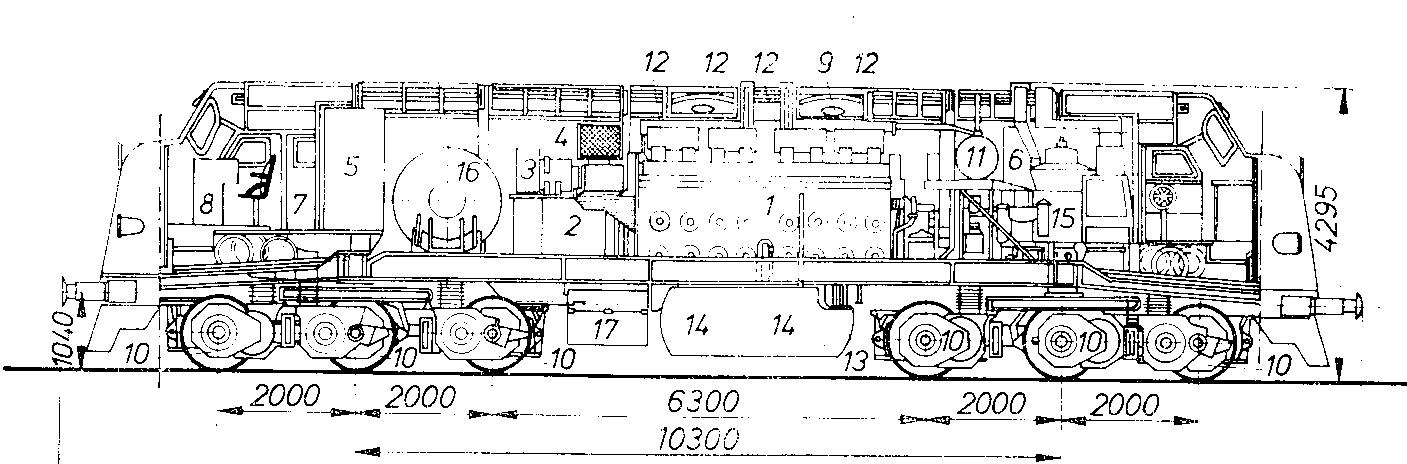

Jellegrajz
(nagyobb mérethez kattints a képre)
Az M61-es sorozatú mozdonyokat a NOHAB (svéd) gyár gyártotta 1963 és 1965 között.
Fontosabb műszaki a adatok
| Tengelyek száma | 6 |
| Elrendezésük | C'C' |
| Forgócsap távolság | 10300mm |
| Legnagyobb magasság | 4295mm |
| Legnagyobb szélesség | 3090mm |
| Kerékátmérő | 1040mm |
| Bejárható legkisebb pályaívsugár | 90m |
| Szolgálati tömeg | 106t |
| Legnagyobb sebeség | 105km/h |
Vezérlés A mozdony vezérlése elktropneumatikus rendszerű. A vezetőállások a vezetőfülkékben a menetirány szerinti jobb oldalon található.
Menetszabályzás: A menetszabályzás a menetszabályzó karral történik. A menetszabályzó kar óramutató járásával egyező irányba való forgatásával lehet növelni a vonóerőt
A menetszabályzó állásai:
- Állj
- Üresjárat
- 1-8 Menetfokozatok
Fékezés: A mozdonyon található egy D2es típusú ( vezetőállás jobb oldalán), és egy Knorr típusú (vezetőállás jobb oldalán) légfék.
Fotók

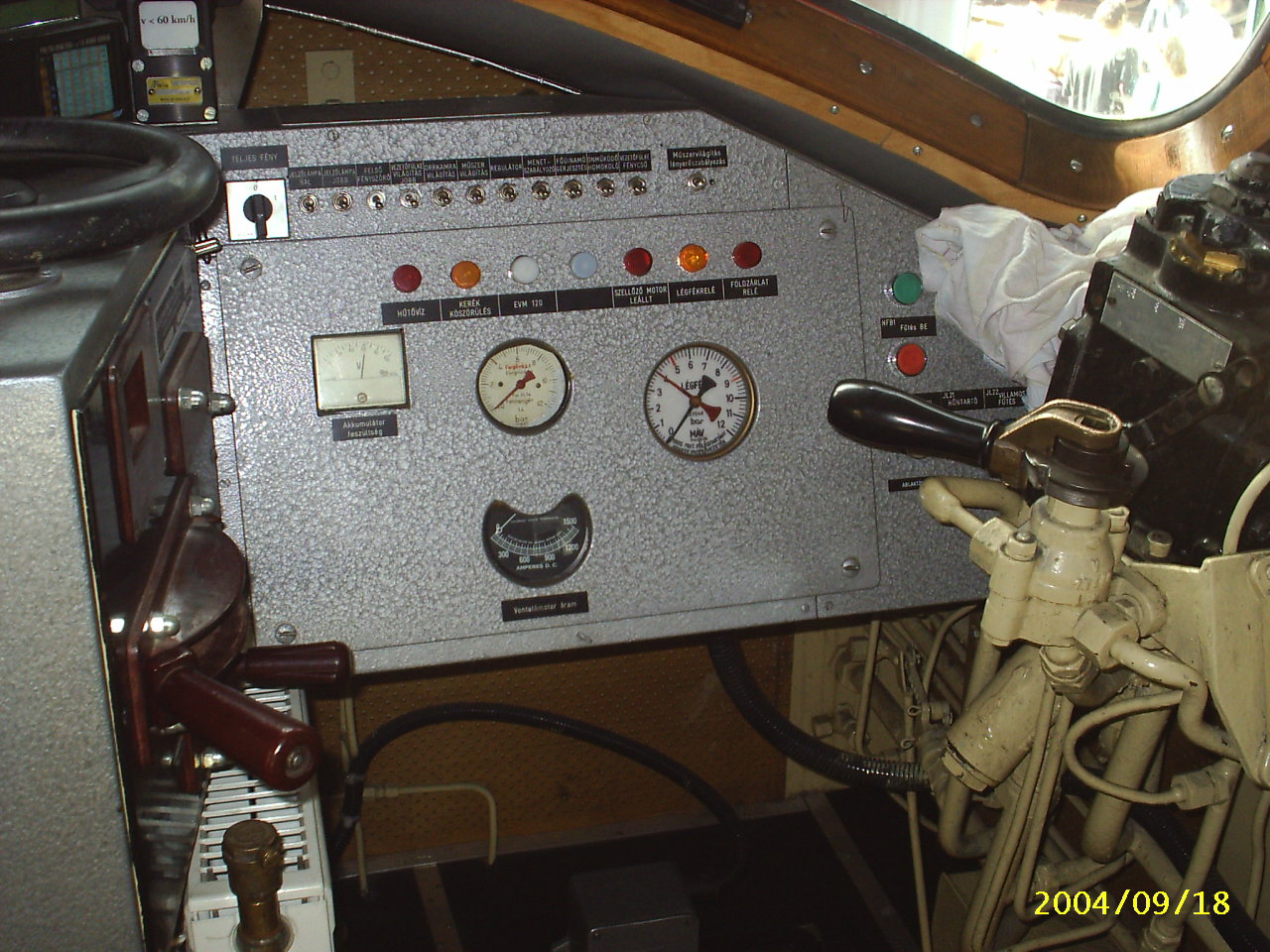

M61 vezérállás

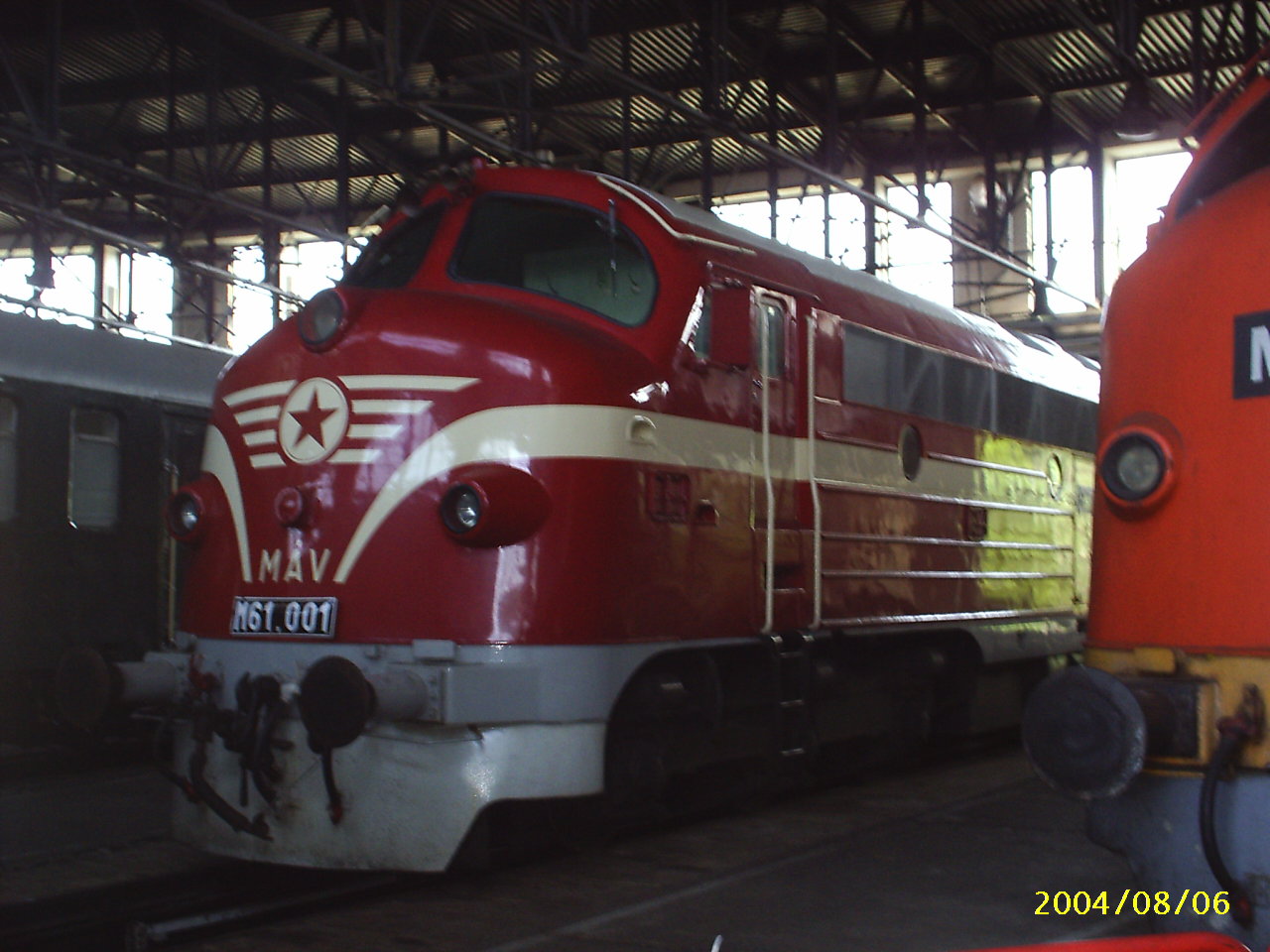

M61-001 A Füstiben
Az üzemi célokra használt NOHAB

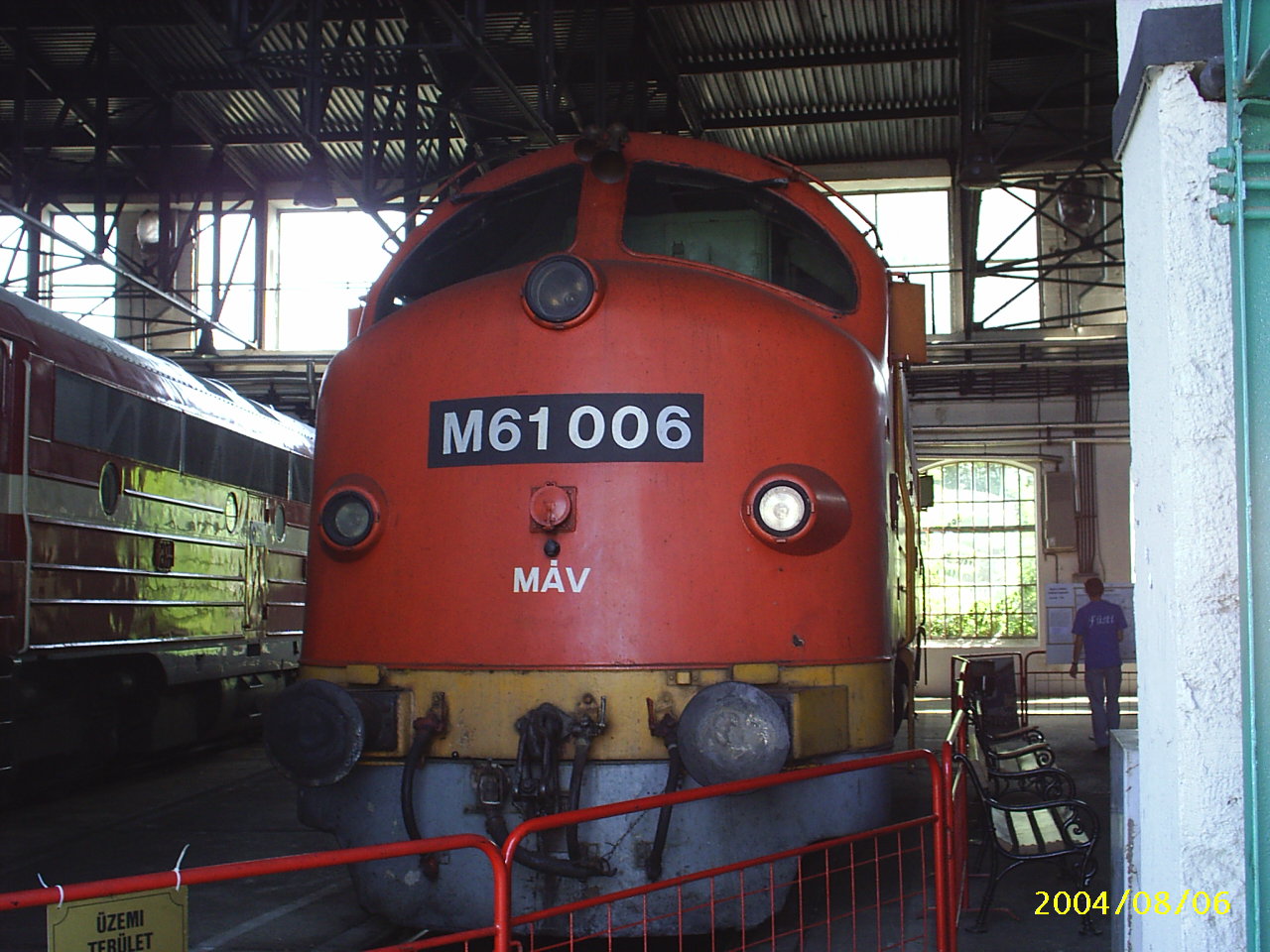

M61 006

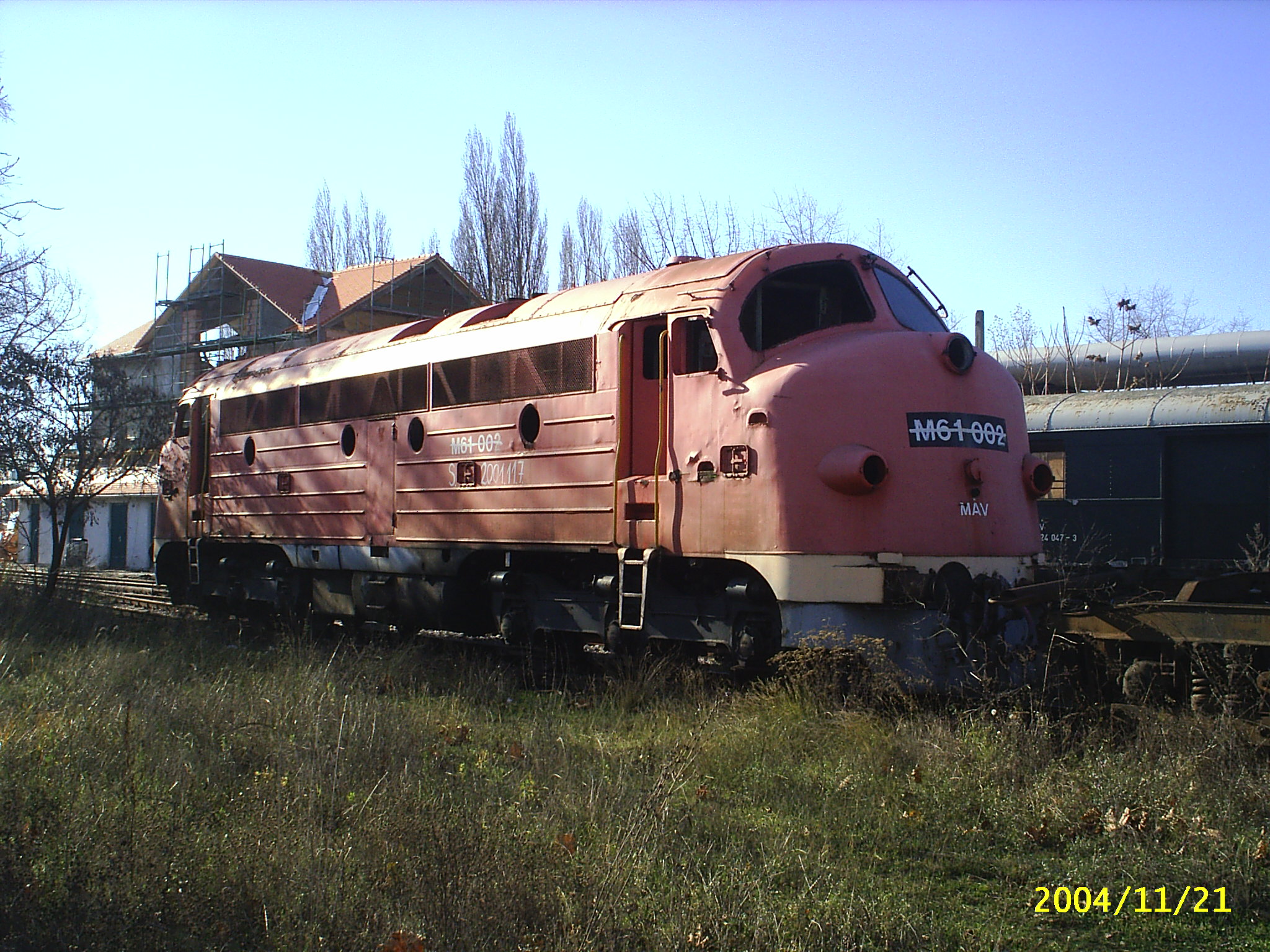

A leselejtezett 002-es

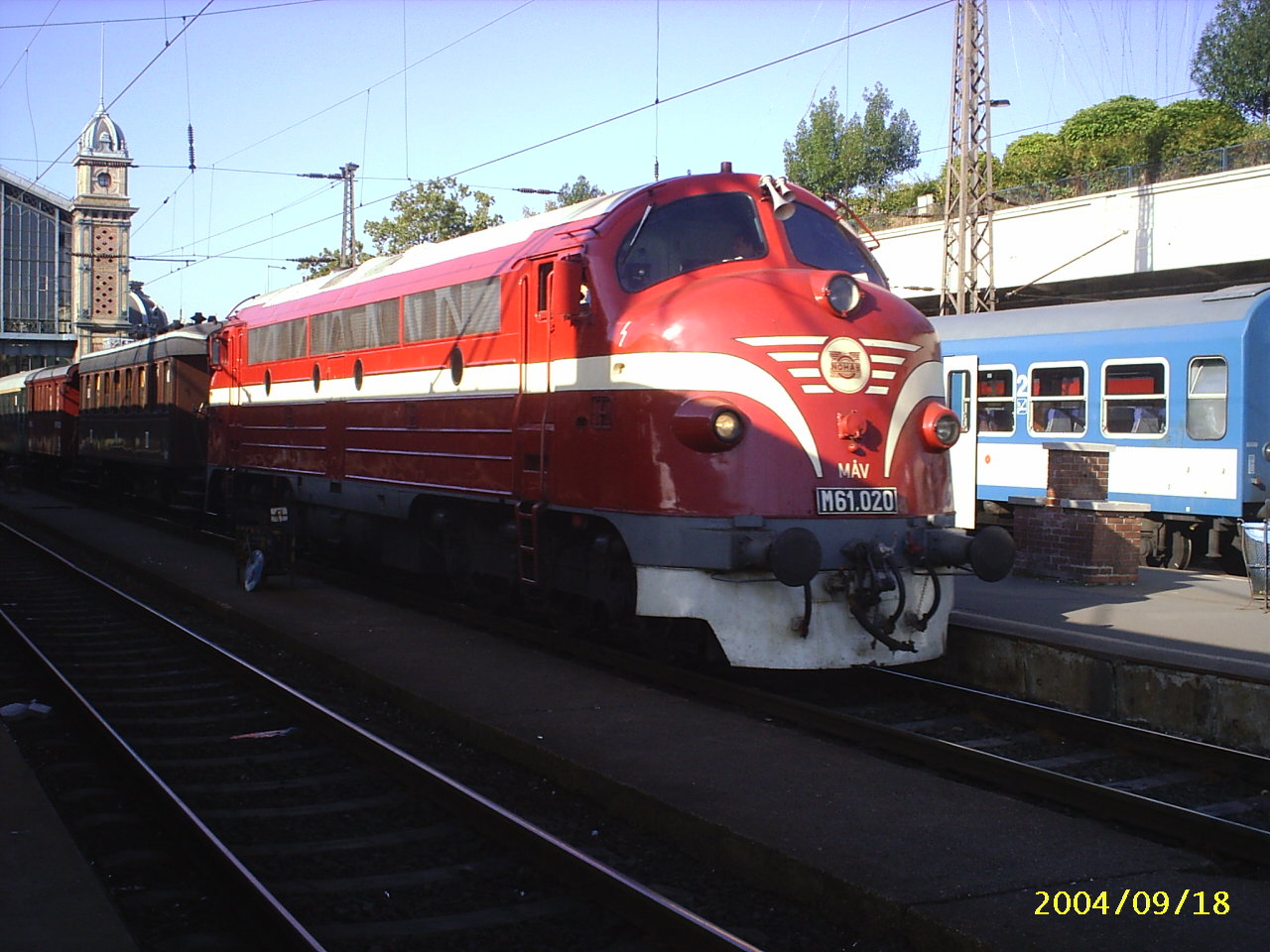

A 020-as a Nyugatiban
