Analóg kivezérlés jelző meghajtása

Ha az erősítőnkbe szép mutatós műszert szeretnénk, akkor ezt a kapcsolást kell az erősítő bemenetet és a mutatós műszer bemenete közé rakni.

A kapcsolás igen egyszerű. Nem okozhat különösebb gondot.

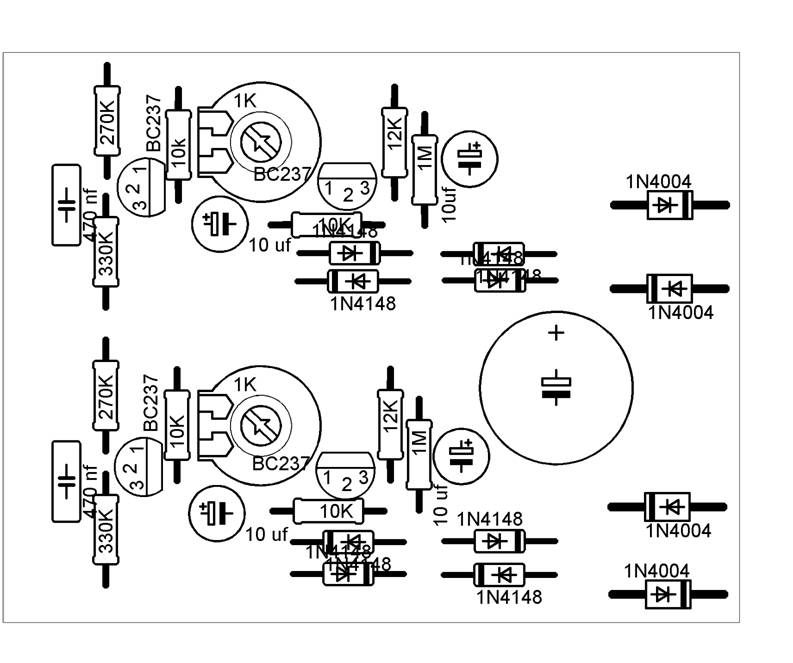

A nyákterv az általam mindig használt lomexben kapható 0,6W-os fémréteg ellenálláshoz készült (kék ellenállások). A kondik a két 10 uf-os kondi 16V-os legyen.

Az eredeti kapcsolásban írt tranyók helyett én BC182-őt használtam (ez volt). Ezzel is tökéletesen működik. A nyákban a táprész is rajta van így csak a 9V-os váltó feszt kell beletáplálni és a bemenő jelet. A puffer kondi minimum 2200 uf-os legyen.
