A fényfüggöny megépítéséhez szükséges rajzok és a program(forrás progi is(asm))
letölthetőek innen: Fényfüggöny csomag
Ez a verzió csak izzókkal működik jól!

A legfrissebb 2006-os program néhány új effektel letölthető :  fényfüggöny_2006
Ez a verzió LED-ekkel és izzókkal is működik!
A LED-es elvi séma itt látható: LED-es elvi rajz

A nyákot a CircuitMaker2000-el, a rajzot a DesignWorksProf4-el lehet megnézni. (mindkét progi demo verziója a főoldalról letölthető)

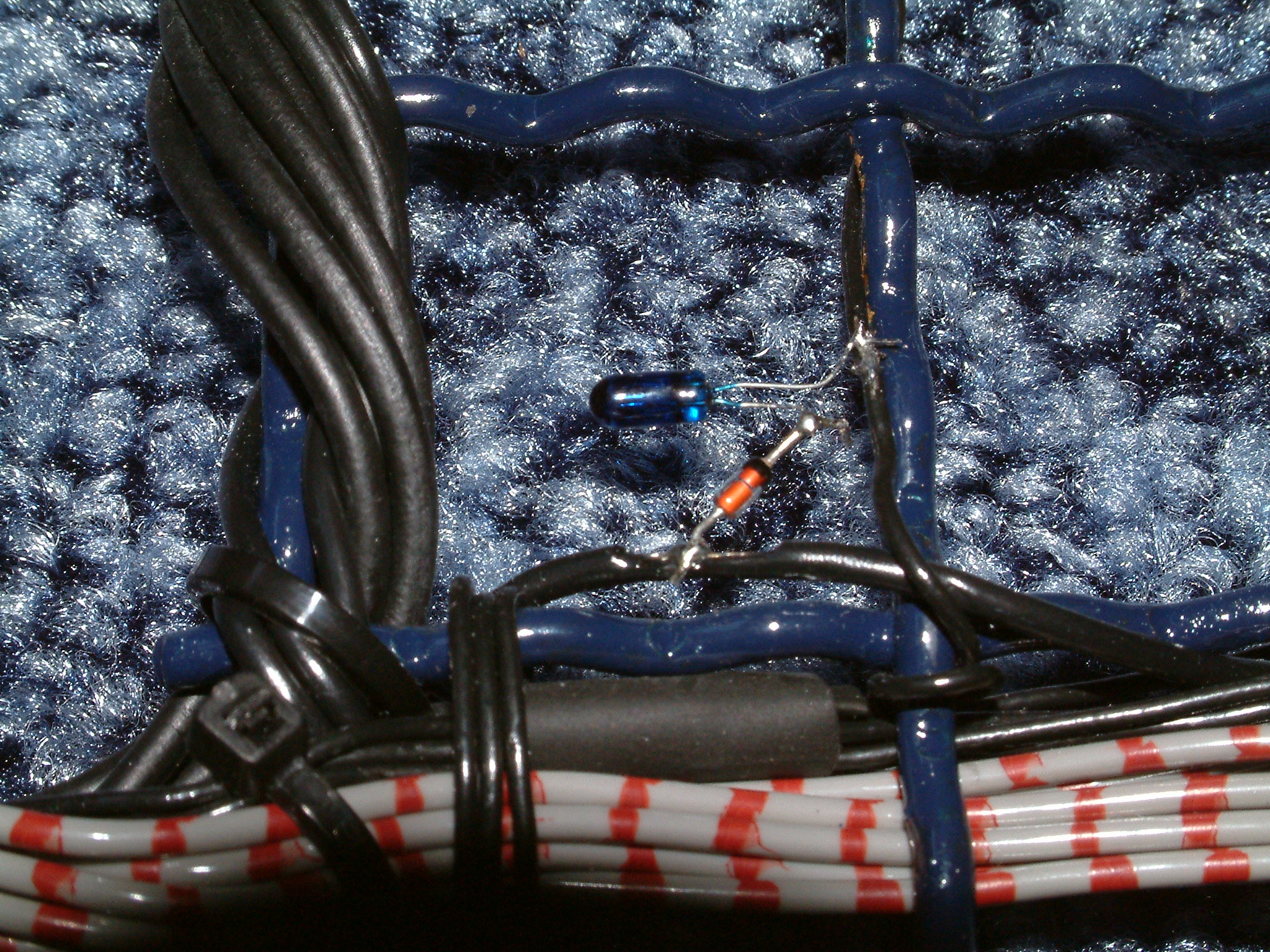

Az áramköri kialakítás 12V-os rizsszem izzókra van méretezve. A tápfesz max 32V, de már 26V-ról is elég jól világítanak.

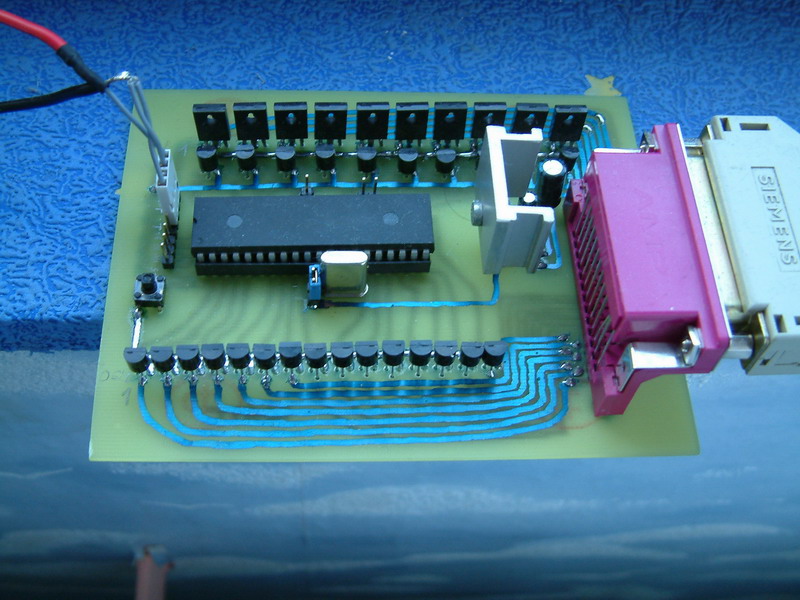

A kapcsolási rajzon nem szerepel a PIC és a táp IC, ami egy 7805-ös stabiltáp, amit kis hűtéssel el kell látni. A nyákon ezek az alkatrészek már megvannak(igény esetén a rajzot kiegészítem).
A PIC programozói csatlakozó felülete a nyák rajzon fel van iratozva. Ez a felület illeszkedik a programozómhoz, ill. minden ICSP felülethez értelemszerűen.

A program forrásából kitalálható, hogy az effektek miként épülnek föl. Csak a memória, a 150 izzó és a képzeletünk szab határt az újjabb effektek kitalálásában, beprogramozásában. (A programozáshoz szükséges áramkörök a főoldalról elérhetőek. A program fejlesztését MPLAB ingyenes fejlesztőkörnyezetben tehetjük meg)

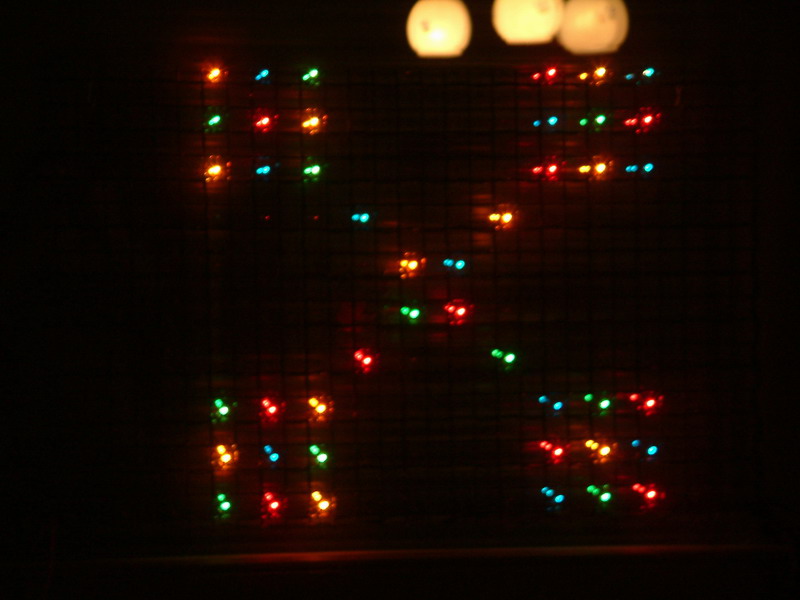

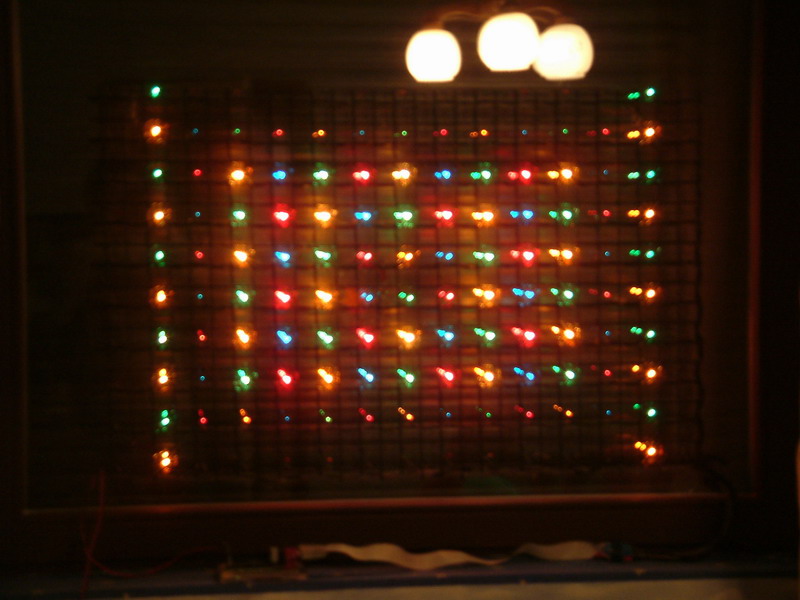

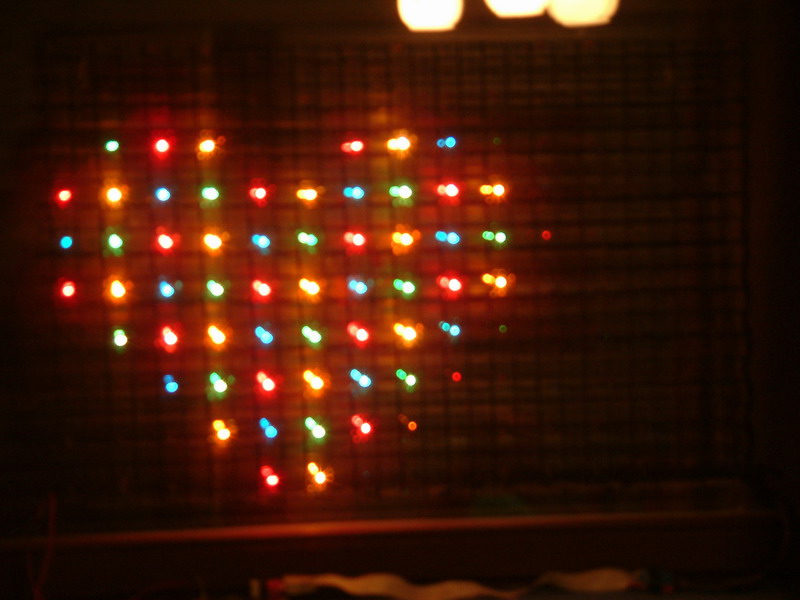

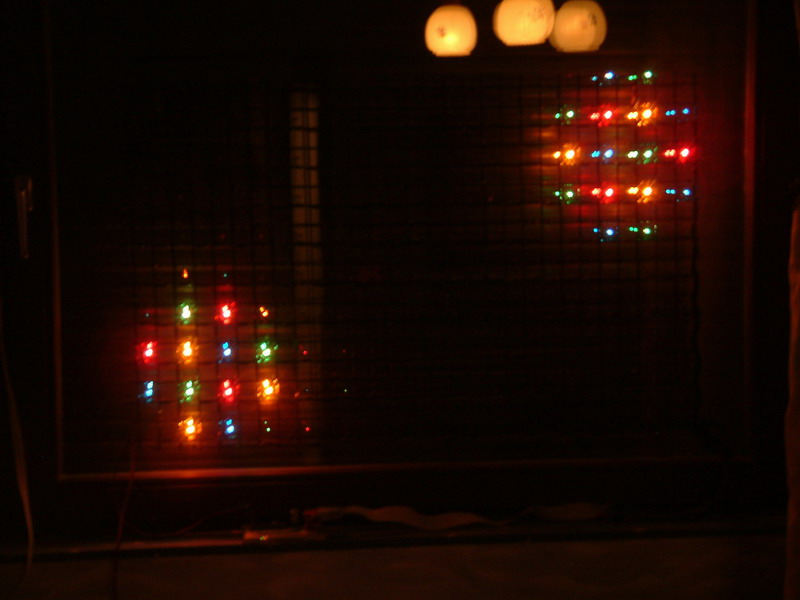

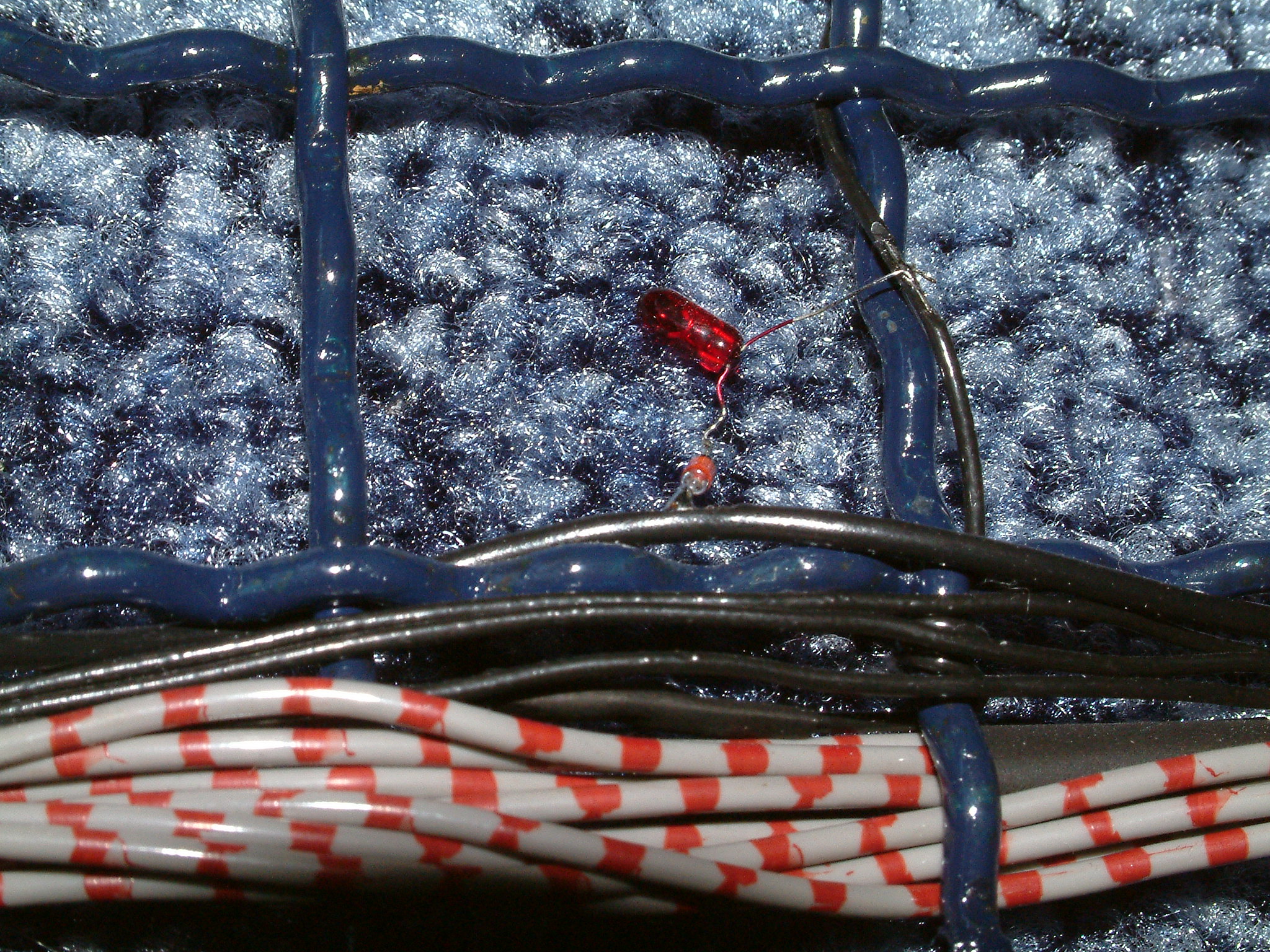

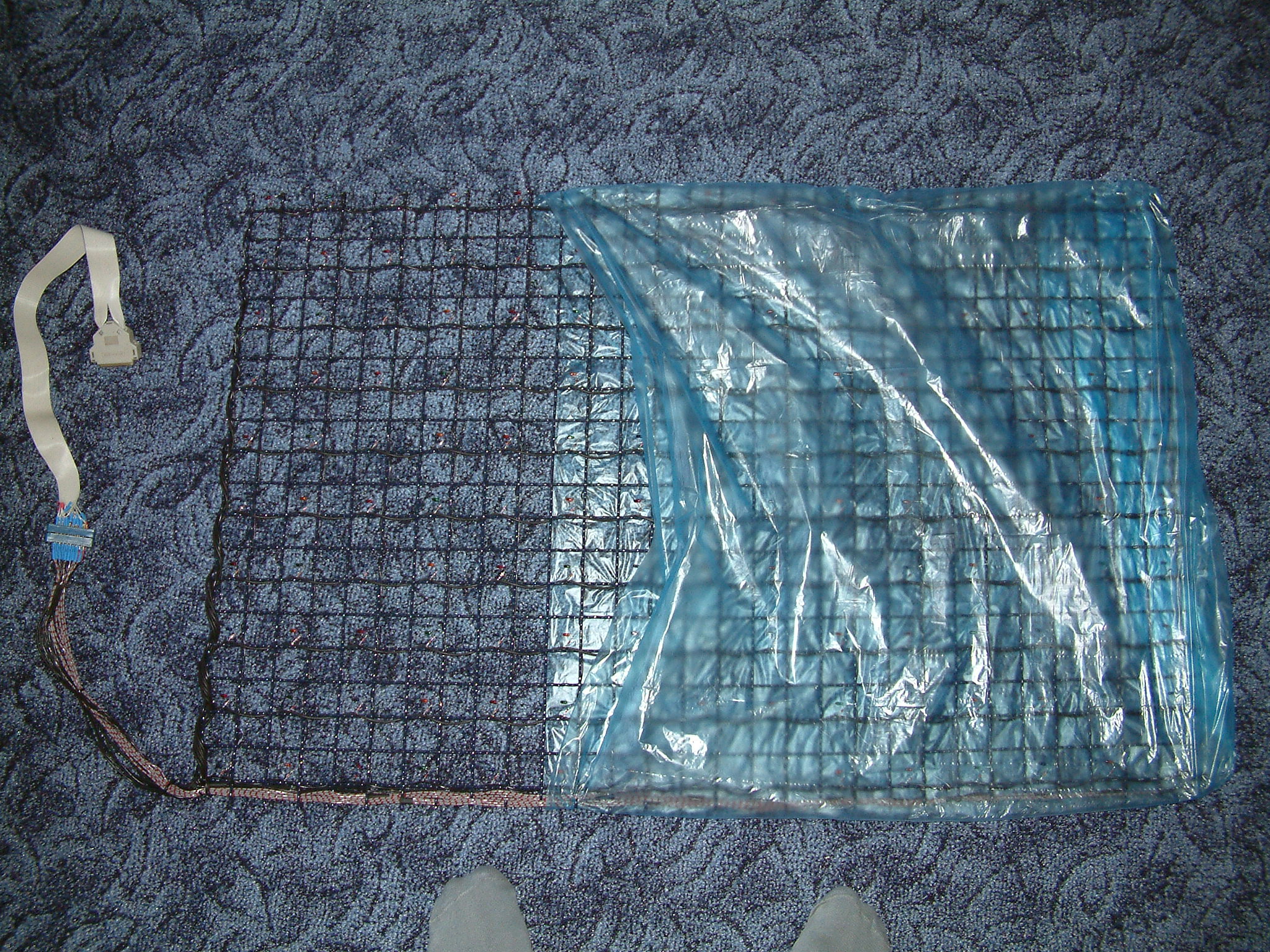

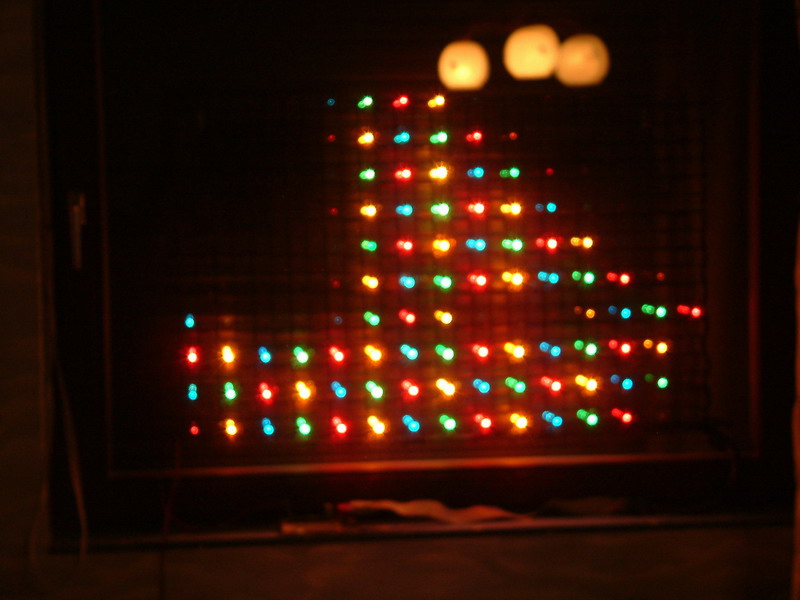

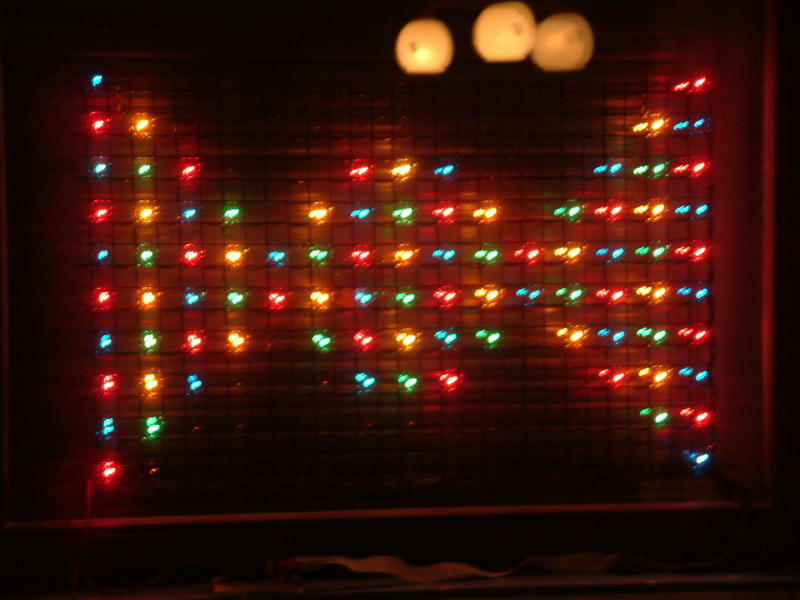

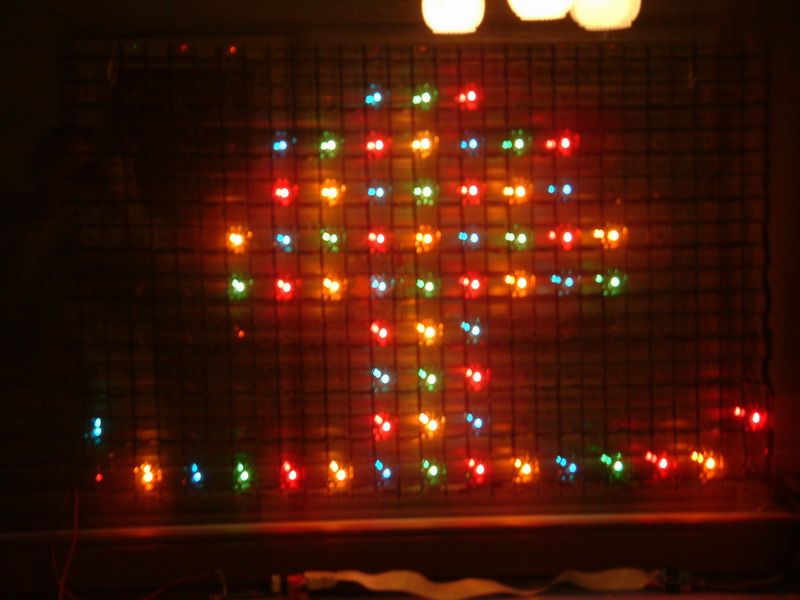

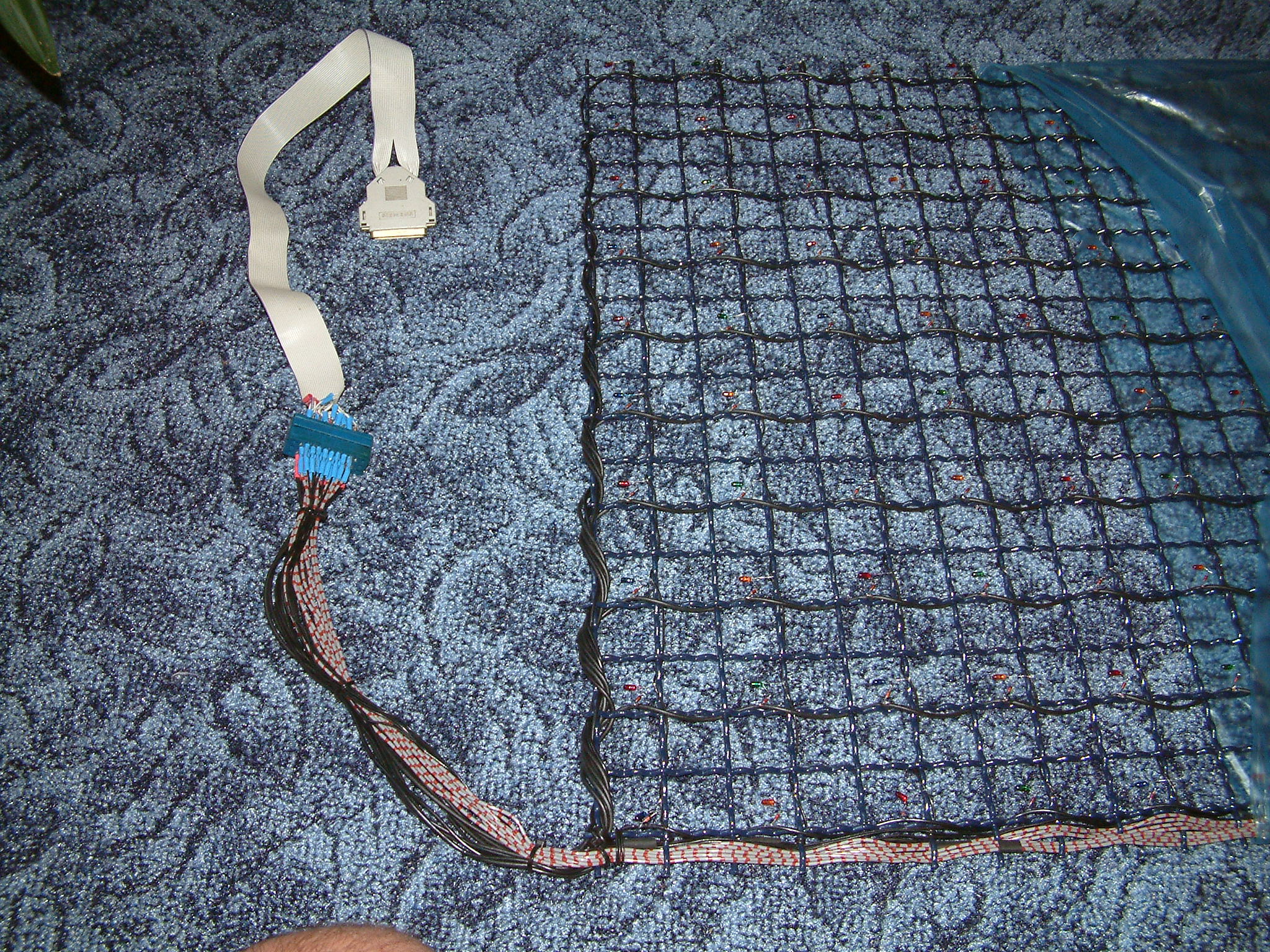

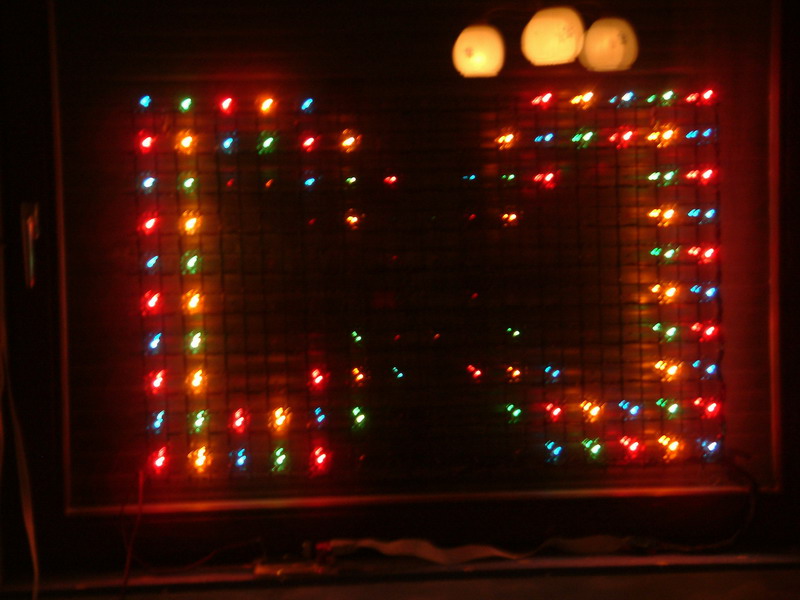

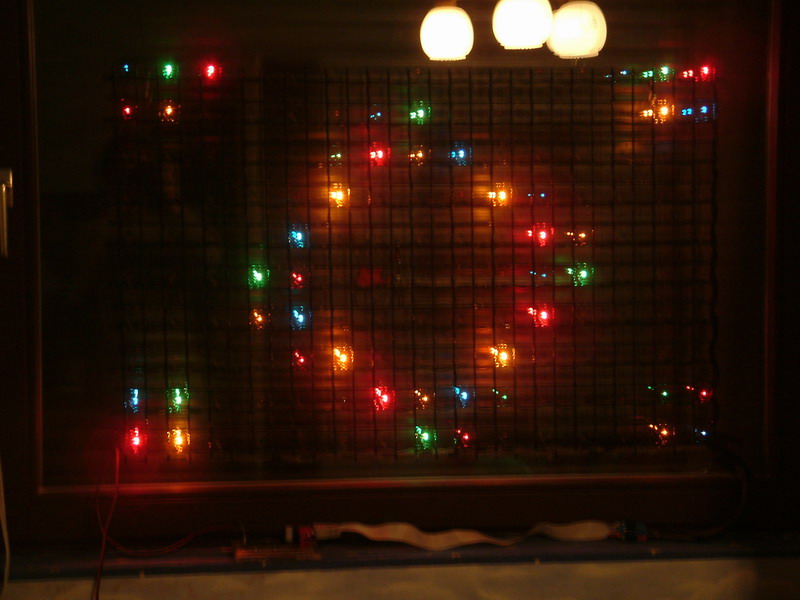

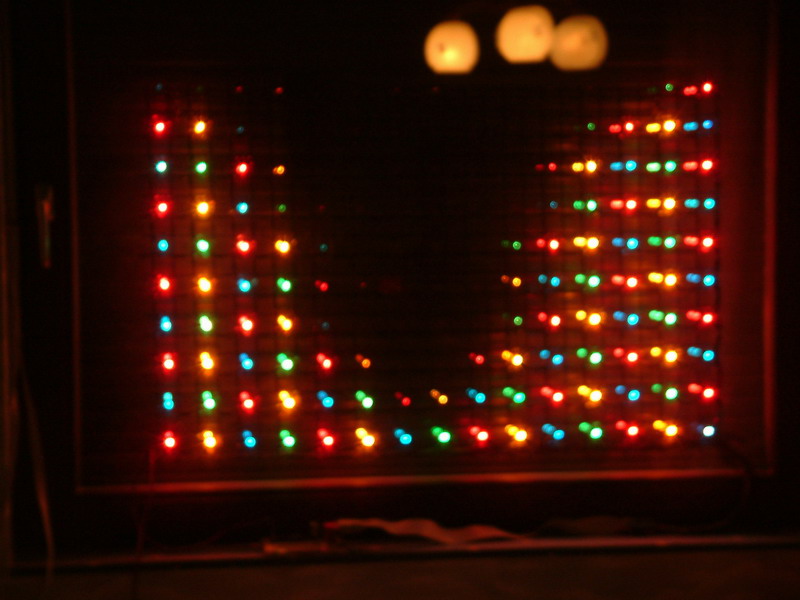

Végül néhány kép a megépült fényfüggönyről (a függöny méretei kb. 80x120cm)
