Csavart érpárú kábel

Az ér csavarása a kábel átviteli jellemzőit javítja az egyszerű párhuzamosan futó vezetékpárhoz képest. A jelkisugárzás így minimálisra csökkenthető. Minél több az egységnyi hosszra jutó csavarások száma, annál nagyobb sebességig használható a vezeték. A kábelben több érpárt fognak össze egy közös szigetelőben. Ezek egymásra és a külvilágra való hatását tovább lehet csökkenteni, ha a párokat is egymásra csavarják. Minden érpár egységnyi hosszon eltérő számú csavarást tartalmaz, a köztük lévő áthallás csökkentése miatt. Ha az érpár körül árnyékolás is található, akkor árnyékolt sodrott érpárnak (Shielded Twisted Pair, STP), míg az árnyékolás nélkülit UTP (Unshielded Twisted Pair) kábelnek nevezzük.

Integrált kommunikációt is lehetővé tesz, az adatátvitel mellett például telefonvonalaknak vagy videó hálózatnak.

A kábelek minősége a telefonvonalakra használtaktól a nagysebességű adatátviteli kábelekig változik. A kábeleket jelátviteli tulajdonságaik alapján több kategóriára osztják.

CAT1 - telefonkábel (hangátvitel, 2 érpár)
CAT2 - maximum 4 Mb/s adatátviteli sebesség
CAT3 - 10 Mb/s az adatátviteli sebesség, csillag topológiánál alkalmazzák, Ethernet hálózatokban (Legacy Ethernet[10MB/s-os] közege)
CAT4 - max. 20 Mb/s adatátviteli sebesség
CAT5 - 100 Mb/s adatátviteli sebesség, csillag topológiánál alkalmazzák, Ethernet hálózatokban
CAT5e, CAT6 - 1000 Mb/s átviteli sebesség

A felsőbb kategóriás kábelek visszafelé kompatibilisek.

Az Ethernet-hálózatokban ma túlnyomó részben az 5. kategóriájú kábeleket használják. A kábeleken alkalmazott csatlakozó típusa RJ-45. Ennek nyolc érintkezője a kábel négy szabványos színkódolású érpárjához csatlakozik. Az adatátvitel két sodrott érpáron működik, az egyik érpár adásra, míg a másik vételre szolgál. A maradék érpárak kiegészítő funkciókra használhatók fel (távtáplálás, eszközjelenlét érzékelés stb.) Az UTP-kábel esetében a megengedett legnagyobb, jelregenerálás nélkül áthidalható távolság (szegmenshossz) 100 méter. A vezetékek megkülönböztetésére színkódolást alkalmaznak. Négy különböző színű vezeték van, a maradék négy pedig ezek és a fehér szín keveréke.

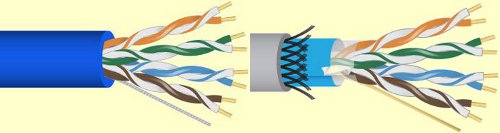

UTP és STP kábel szerkezete

Fontos jellemzője a csavart érpárnak, hogy nemcsak számítógép-hálózatok építésére lehet használni, hanem telefonhálózatoknál is. Ezt az előnyt kihasználva manapság ún. strukturált hálózatokat építenek az irodákban. Ez azt jelenti, hogy az irodában a fali csatlakozóktól egy központi helyig (az ún. patch panelig) kiépítik a kábeleket, de ekkor még nem döntik el, hogy a kábelt számítógép vagy telefon csatlakoztatására fogják használni. A csatlakozás mindkét feladat ellátására alkalmas, és bármikor megváltoztatható a csatlakozó funkciója. Így rendkívül rugalmas hálózatot lehet kiépíteni.
