Nyák készítése házilag műnyomó papírral
Lépésről-lépésre haladva dokumentáltam miként készítek el egy NYÁK-ot az úgynevezett vasalásos módszerrel. A NET-en fellelhető nyákrajzok általában *.pdf fájlban vannak. Ezeket fel szoktam nagyítani, majd "Print Screen" gombbal lefényképezni a képernyőt és berakni egy képszerkesztő programba, ahol feliratozom a nyák oldalt. Jelen esetben rákerült a "Shaka Tube Wittix 2008" felirat. Ilyenkor mindig ügyelni kell arra, hogy rendben legyen a "tükörkép" a vasalást illetően. Ezt a képet Word-be illesztem be és a 79%-os nagyításon, (ami nagyjából megfelel a valós méretnek, monitortól függően változtatni kell a %-on, ha ráteszel egy vonalzót a monitorra, stimmelni kell a word fenti vonalzó beosztásával), beállítom a méretet / úgy, hogy a monitoron látható rajzra például egy IC-ét illesztek /. Műnyomó papírra kell nyomtatni lézernyomtatóval!!! (A tintasugaras nem jó, mert nem szárad meg az a fajta festék!) Általában fénymásoló szalonban szoktam elintézni. Vigyázat, a szalonokban előfordulhatnak apróbb bakik, mivel az ott dolgozók nem igazán tudják, mire is van szükségünk, ezért fontos tudatni velük, hogy „fényes” műnyomó papírra kérjük és "matt fekete lézernyomtató porral" a rajzunkat. Ezen a 3 lapon látszólag semmi probléma, pedig nem így van, mivel a fény felé fordítva láthatóvá válik azonnal a különbség, a bal oldali egy sima matt papír, ami eleve nem jó, mert nem fog leválni a papírról a minta! A középső már műnyomó papír, de nem megfelelő nyomtatóval lett nyomtatva, mert fényes a tinta is és az nem tapad a rézlapra. A jobb oldali már stimmel, ott fényes a lap és matt a tinta.

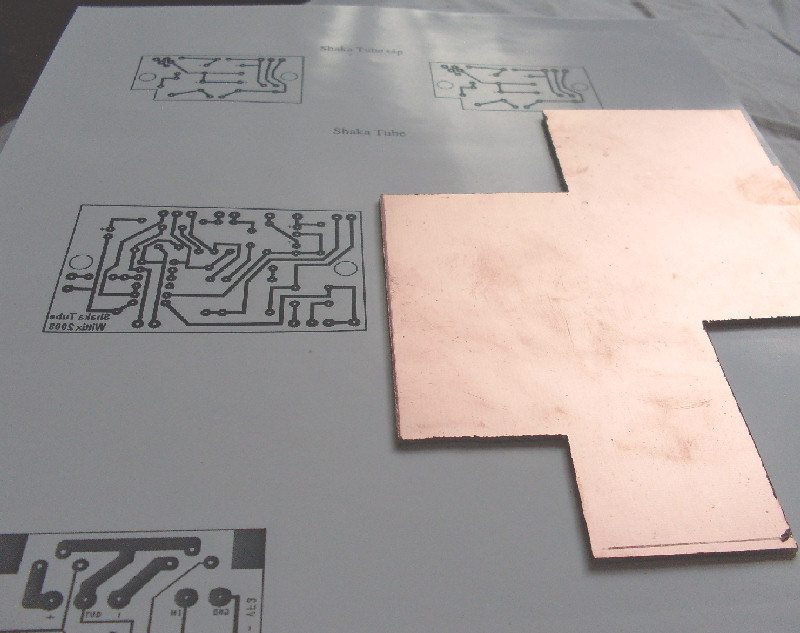

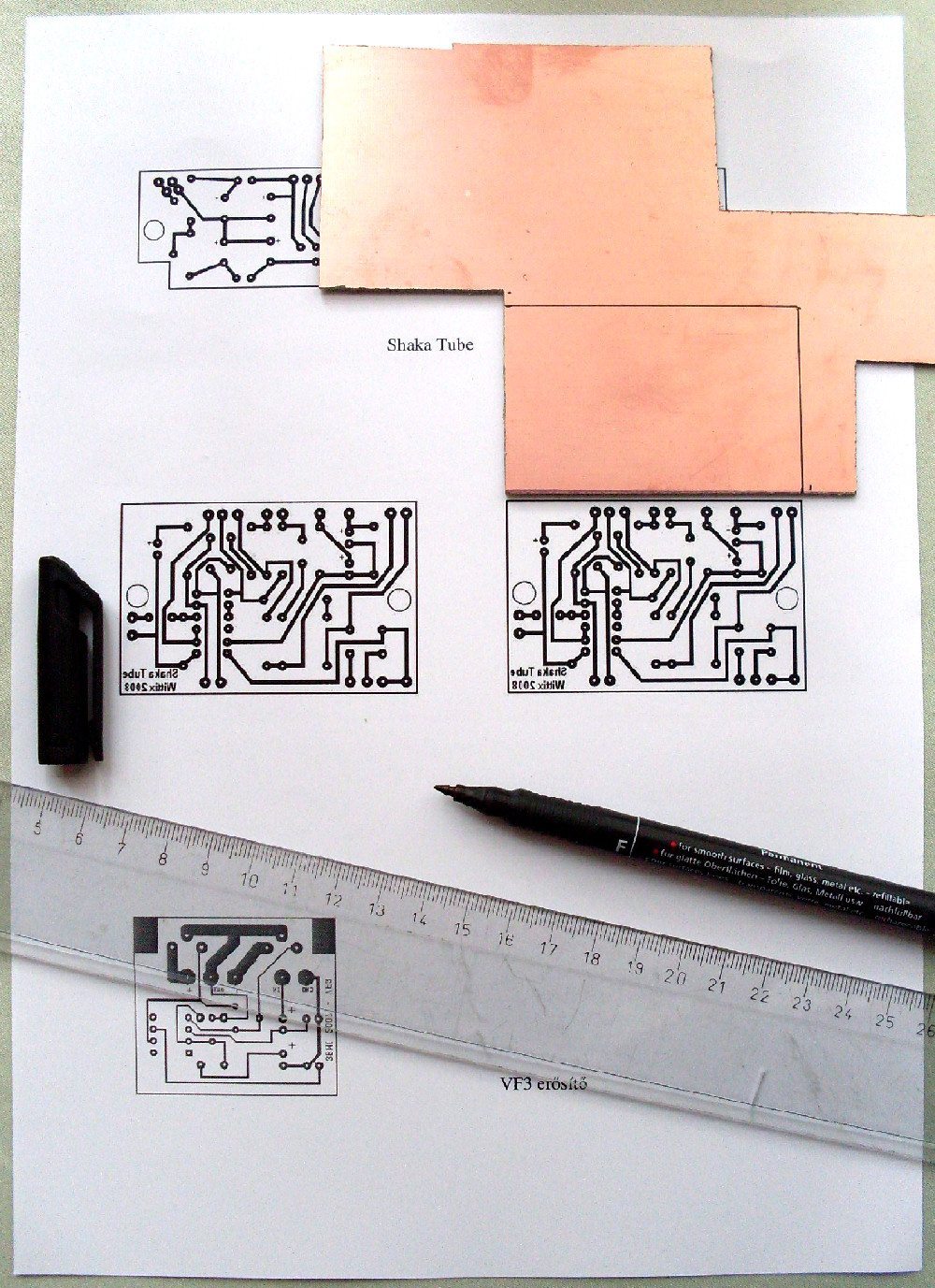

Keresek egy NYÁK lemezt amire ráférnek a kívánt méretű darabok. Filctollal és vonalzóval megrajzolom a lemezre, majd a vonalak mentén vasfűrésszel lefűrészelem.

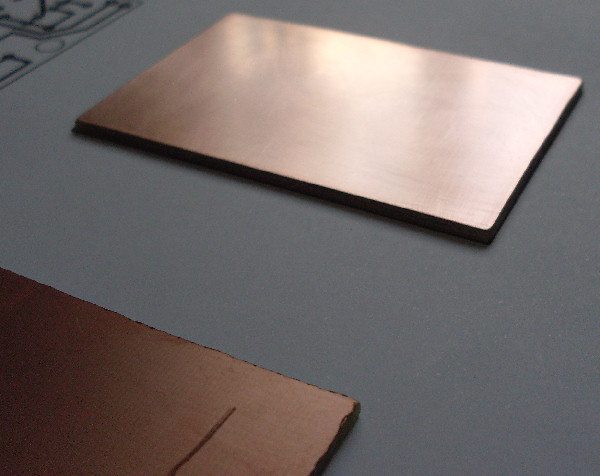

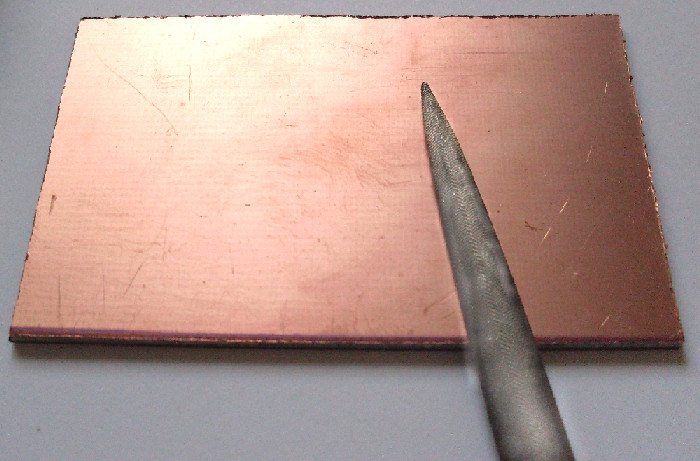

A fűrészeléstől sorjásak lesznek a lemezkék szélei, amiket tűreszelővel lehet elsimítani. Ha ez megvan, akkor nagyon finom csiszolópárnával vagy csiszolószivaccsal hossz és kereszt irányban is jó meg kell dözsölni a rézfelületet, hogy eltűnjenek róla a szennyeződések és jól hozzátapadjon a műnyomó papíron lévő fekete nyákrajzolat.

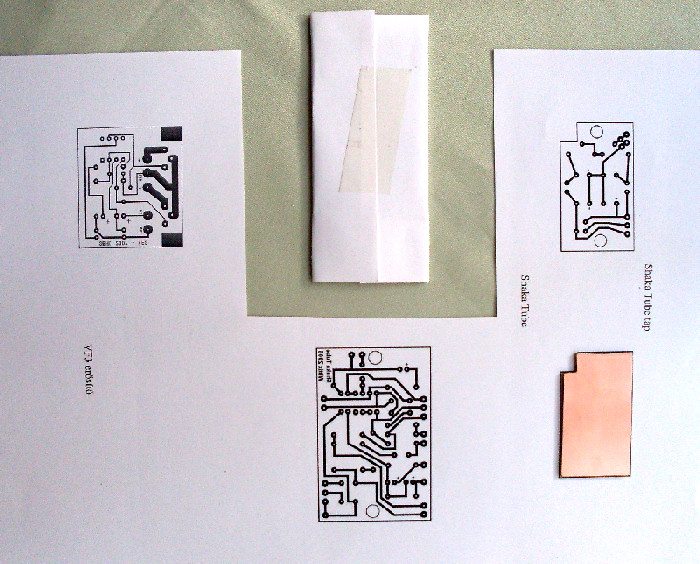

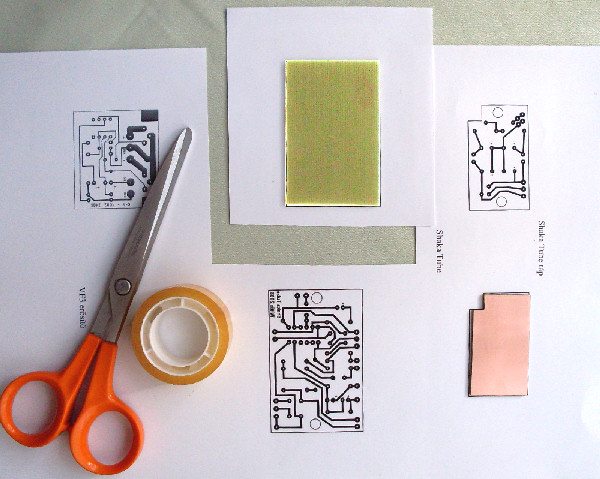

A csiszolás után szappanos vízzel megmossuk a rézlapot és szilvia kéztörlővel vagy papírzsbkendővel szárazra töröljük. Utána már nagyon óvatosan bánunk vele, nehogy megérintsük a rezet, mert rányomódhat az ujjalenyomatunk. Ollóval kivágjuk a nyákrajzolatot és a lemezt rézfóliás oldalával ráfordítjuk, hogy pontosan illeszkedjen hozzá.

A két hosszabbik oldalát ráhajtjuk, lesimítjuk és tixóval összeragasztjuk. Az összeragasztott oldalt rátesszük egy újságlapra és egy forró vasalóval óvatosan megvasaljuk kb.: 5 percen keresztül. Vigyázzunk erősteljesen ne nyomjuk rá a vasalót, mert szényomódnak a vezetőpályák a rézen és elkenődik a minta. Amikor szépen megjelenik a rajzolat a papíron és kissé sárgulni kezd akkor kihúzhatjuk a vasalót. A mosdókagylóba már a vasalás előtt hidegvizet engedünk, amibe belehelyezzük a forró rézlapkát. A vízben áztatjuk néhány percet. Ez jól fellazítja a "papírcsomagolásunkat" és könnyen eltávolítható lesz a lemezről

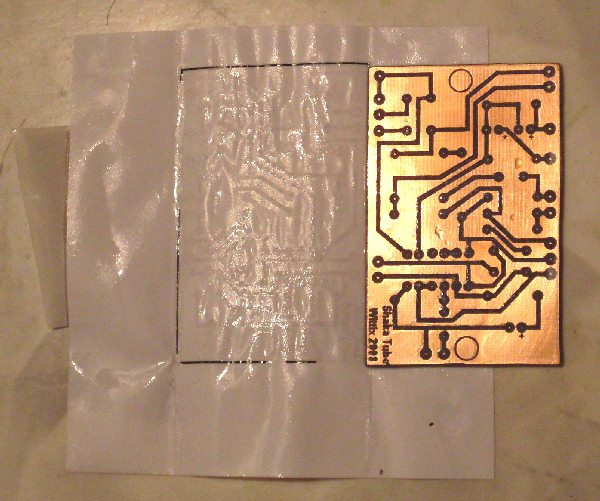

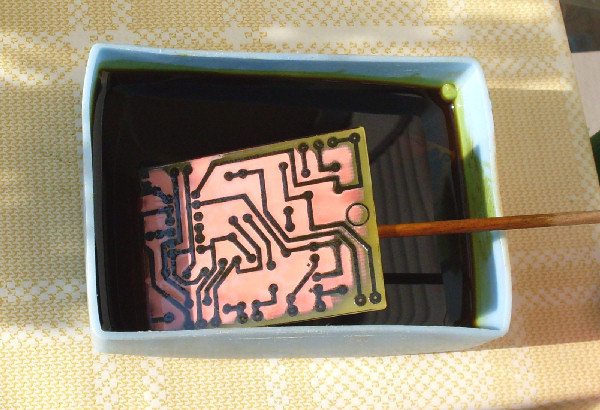

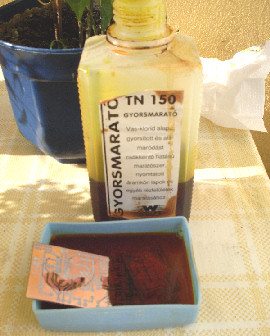

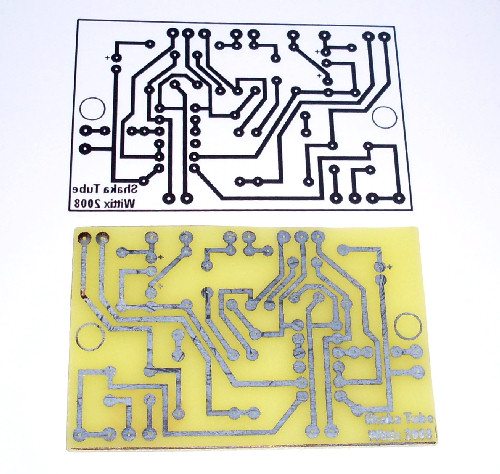

Ha ügyesen csináltunk mindent, akkor könnyedén leválik a papír és a rajzolat is kiváló lesz. Papírmaradványok sok helyen, de főként a forrpontoknál maradnak, amiket el kell távolítani, ehhez egy tűt vagy körzőt használhatunk, de nem sérülhet a fekete rajzolat. A kiigazítás után jöhet a maratás. Kiöntünk egy kevés Vas-klorid alapú gyorsmaratót műanyag edénybe (pl.: szappantartóba) és belehelyezzük a NYÁK-ot. De vigyázni kell vele, mert ronda sárga színe van, sehonnan nem akar eltűnni, ha lecsöppen. A fémeket, megmarja, a ruhát, textilíákat kilyukasztja, "kiégeti". Ha a kezünkre kerül azonnal mossuk le, mert csípő, égő érzést eredményez.

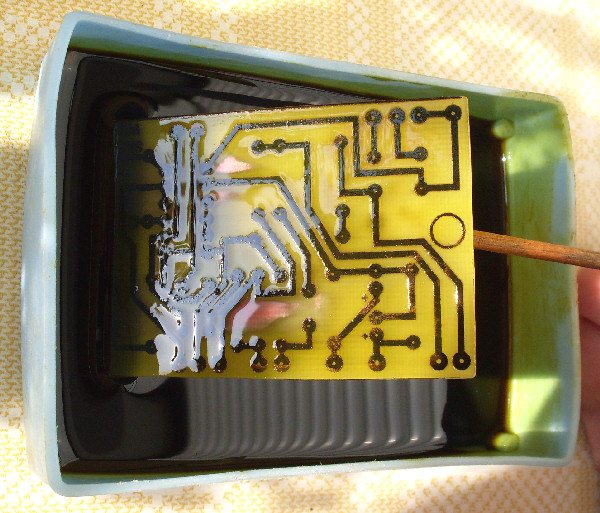

Közbe belekukkanthatunk, milyen állapotban van a rézfólia. Mivel a fát nem igazán károsítja a vas-klorid, ezért hurkapálcával nyúlok bele. A maratószer frissességétől függően kb.:10 perc és 60 perc időtartam között készül el a művelet. Nekem jelen esetben nagyjából 20 percig tartott. A használt maratószert ne öntsük vissza a flakonjába, mert ez már szennyezett, viszont még néhány alkalommal felhasználható. Ezért öntsük egy hasonló műanyag flakonba vagy műanyag tetejű üvegbe. /A fém tetejű üveken idővel lyuk keletkezik a szer gőzeinek lecspódása miatt./

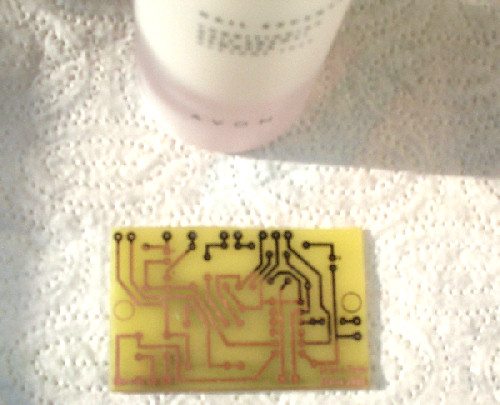

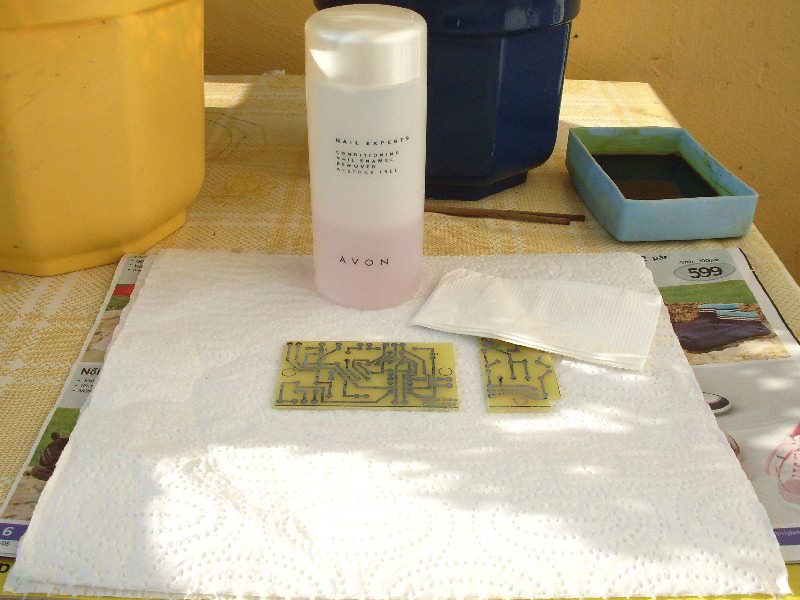

A maratás után vízbe mártjuk, jól leöblítjük, megmossuk szintén szappannal. A fekete tintát körömlakklemosóval és szilvia kéztörlő ill. papírzsebkendő segítségével távolítom el.

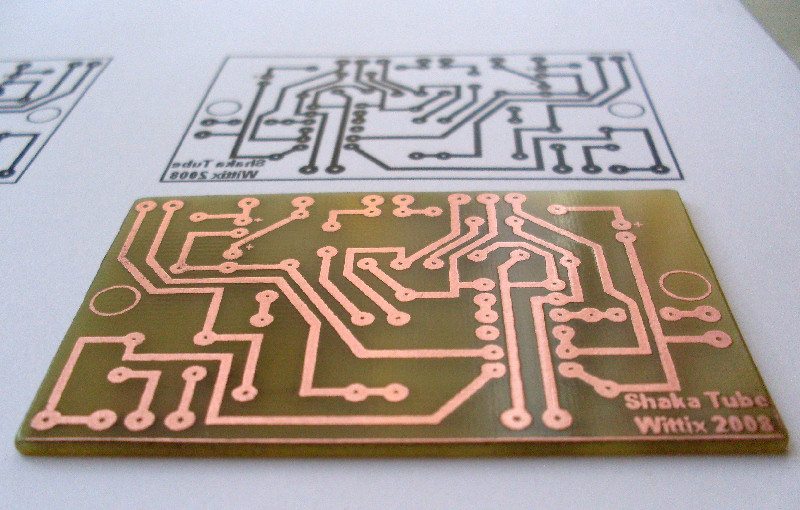

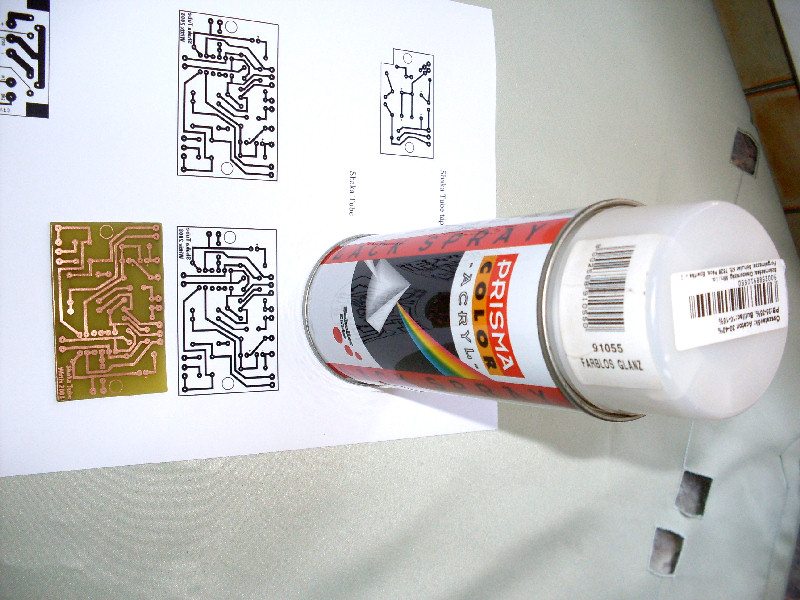

A tisztítással tulajdonképpen majdnem kész is a NYÁK lemezünk. Már csak ki kell fúrnunk az alkatrészlábak helyeit és kezdetét veheti a forrasztás. (De előtte még jobban tesszük ha színtelen lakk spray-vel lefújjuk a réz felöli oldalt, ezáltal esztétikusabb lesz és megvédjük az oxidációtól ami sajnos elég hamar bekövetkezik nélküle.) A másik ajánlottabb és egyben esztétikusabb eljárás, hogy a fúrás után a NYÁK-ot vékonyan bedörzsöljük műszerolajjal, ami által nem lesznek ujjlenyomatok a rézen, és így forrasztjuk bele az alkatrészeket. Majd a forrasztással keletkező szennyeződéseket, olajat letisztítjuk, és így lakkozzuk!

A panelfúrót helyettesíthetjük olcsóbb mini barkács fúrógéppel. A furatok átmérője alaktrész lábfüggő, de általában a sima lábak helyét 0,8mm -es, a vezetékek helyét pedig 1mm-es fúróval érdemes kifúrni.

Ezennel el is készült a NYÁK házilag!
