Kódzár

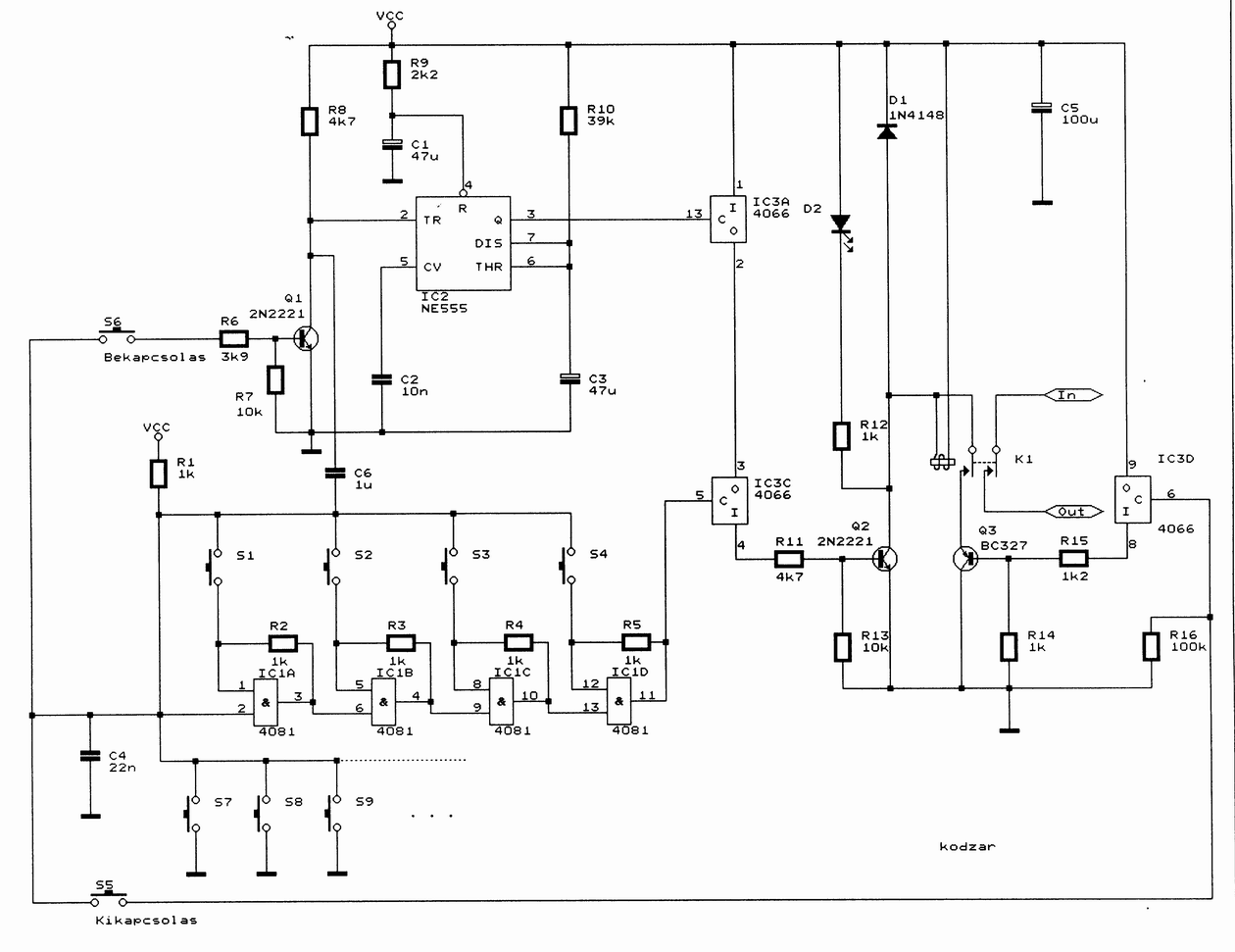

• Kapcsolási rajz

Az S1..S4 gombokat kell sorrendben megnyomni az 555-el beállított idő alatt, és a kimeneten lévő relé bekapcsol. Bármelyik másik S7... gomb megnyomása törli a jól megnyomott gombok állapotait is. Az egész áramkör az S6 bekapcsolás gombbal kapcsolható be, az S5-el ki. Ez a két gomb célszerűen a kódbillentyűzeten kaphat helyet, ezzel is növelve a kombinációk számát. (nem is beszélve, szegény tolvaj idegbajt kaphat, mikor próbálkozásai közben folyton kikapcsolja a zár nyitó szerkezetét) Tápfeszültség 5..15 V között lehet, célszerűen a relé feszültségéhez igazítva. Tipp: ha kocsiba akarjuk megépíteni az áramkört, akkor ajánlatos 6V-os relével és egy 7806 tápegység IC-vel megoldani a tápellátást, mivel induláskor a korosabb akkumulátoroknál leesik a feszültség, és ekkor a 12V-os relé elengedhet azaz leállíthatja az egész indítási folyamatot a kódzár.

A kapcsolási rajz a BSS elektronika oldaláról származik!
http://bss.fw.hu
