LED bar

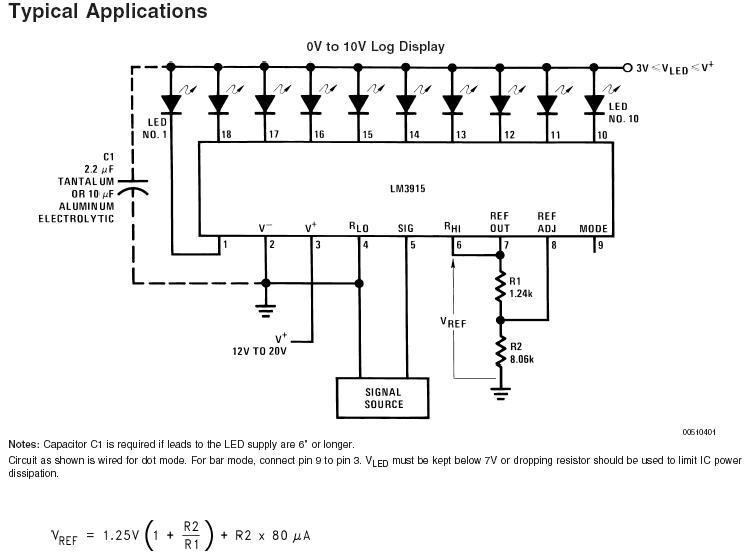

• Kapcsolási rajz

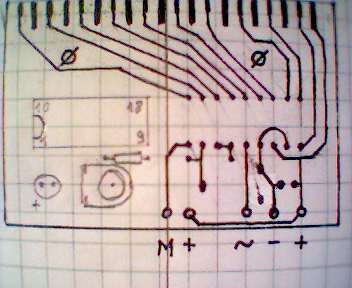

• NYÁK rajz


• Elkészítve 01
• Elkészítve 02
• Elkészítve 03
• Elkészítve 04
• Elkészítve 05
• Elkészítve 06
• Elkészítve 07
• Elkészítve 08

A kapcsolási rajzot és a leírást Száyer Géza küldte! Amennyiben problémátok lenne vele vagy csak szeretnétek egy kész példányt rendelni ezt megtehetitek: Száyer Géza - szayerg@freemail.hu

Ez a cucc kocsiba készült, semmi értelme és haszna, csak optikai hülyeség... :)

• A gáz-, és a fékpedál helyzetét jelzi ki, a zöld és a piros LED-sor.
• A LED-ek a panel élére lettek forrasztva, így lehetett a lehető legkissebb helyre zsufolni őket.
• A nyákrajzon a bekötetlen LED-lábak pozitív-ra vanak kötve, de ezt áthidalással lehet csak megoldnai, a jobb szélén lévő első lábat kell összekötni sorban a bekötetlen lábakkal. (Az első két fényképen NEM látszik, mert még nem volt késsz!)
• Az LM3915N-ről a www.national.com címen találsz több infot, bár a kép elég kell legyen.
• A kapcsolási rajzot próbáltam elkészíteni géppel (Eagle), de feladtam, mivel a panel élén lévő LED-ek távolsága 2,8mm, a többi alkartész pedig raster (2.54mm), és folyamatosan váltogatni kellett volna két háló (gird), között. De ha fontos akkor elkészítem valami más progival.
• A referencia-feszültség 12V, de egy trimerrel állítható be pontosan.
• Egy öteres vezeték jön ki belőle:


  • GND: (föld)
  • Táp: 3..20V (kocsinál 12V)
  • Mode: Ha nem kötik a tápra, akkor DOT-bar üzemmódban működik(mindíg csak egy LED világít)
  • Fék: A piros LED-sort vezérli 0-12V
  • Gáz: A zöld sort vezérli 0-12V


• A jeleket egy potméterből feszültségosztó adja, a poti a pedálokkal mechanikus kapcsolatban van.
• A doboz 2mm vastag plexilapokból készült.
