Tolatásjelző

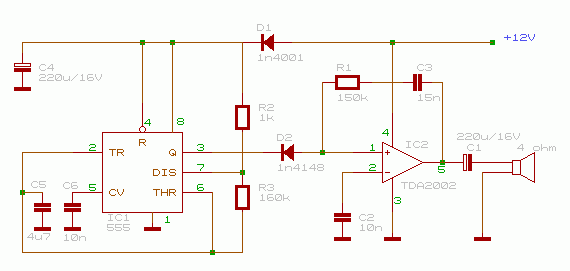

• Kapcsolási rajz

A kapcsolás autók, buszok tolatásjelzőjének alkalmas, meglehetősen nagy hangerejének köszönhetően. Az R3 és C5 értékétől függ a szaggatás "üteme", a csipogó hangmagasságát pedig a TDA2002 IC visszacsatoló ellenállás és kondenzátor (R1, C3) értéke határozza meg. A működés közbeni hangmagasság változását el lehet kerülni, ha a kapcsolást 9-12 V-os stabilizátorról tápláljuk.

A kapcsolási rajz a BSS elektronika oldaláról származik!
