Amiga egér adapter
Amiga egér adapter
Fontos!!! Az USB-s adapterröl:
Ha nem működik az egér adapter az USB-s egérrel, akkor nem feltétlenül rossz az adapter!!!
Nagyon sok USB-s egérrel tud együtt működni, sokféle optikai és notebook egérrel is ki lett próbálva,
de volt néhány visszajelzés, hogy nem támogat az adapter néhány egér típust!
Sajnos ez előfordul, a világ összes létező egerével nem lehet kompatibilis és sajnos tesztelni sem tudjuk!
Tehát ha nem működik az egér adapter, akkor első körben egy másik egérrel célszerű megpróbálni!
A legbiztosabb módszer, amivel garantáltan működik, ha olyan egérrel van használva amihez gyárilag adnak PS/2-es átalakítót (az a zöld dugó, lentebb van róla fotó)!
Leírás az adapterröl:
Az egér adapter ötlete 2010 októberében merült fel. Amiga 600-hoz kellett volna egy olyan adapter amit 'be lehet dugni'.
Készült néhány próbálkozás, először még kicsit más formában (csatlakozó házba építve, kábellel szerelve...), aztán kialakult a mostani forma.
Ez a forma bizonyult a legegyszerűbbnek, gyártás szempontjából is és használhatóság szempontjából is jobb volt ez a mini kialakítás.
Először csak néhány darab készült saját használatra és néhány ismerősnek. De kezdett terjedni, mert sokaknak megtetszett.
Ezután döntöttünk úgy ha ekkora igény van rá, akkor kellene nagyobb mennyiségben gyártani, mert így az anyagköltség is olcsóbb.
De a nagyobb mennyiség is elfogyott...
Szerencsére menet közben sok pozitív visszajelzés és javaslat is érkezett segítve a fejlesztést (ezért külön köszönet).
Na de elég a bevezetőből!
Az adapter "lelke" egy felületszerelt PIC mikrovezérlő. Az olcsóság és a megbízhatóság miatt a lehető legkevesebb külső alkatrésszel lett megoldva.
Az egér felé egy szabványos 6 pólusú mini-DIN aljzat került, amely a PS/2-es egerekkel kompatibilis, sőt átalakítóval USB-s egerekkel is működik.
Az Amiga (vagy Atari) gép felé egy szabványis 9 pólusú D-SUB csatlakozó került, a kisebb méret és a használhatóság miatt rögzítőfülek nélkül.

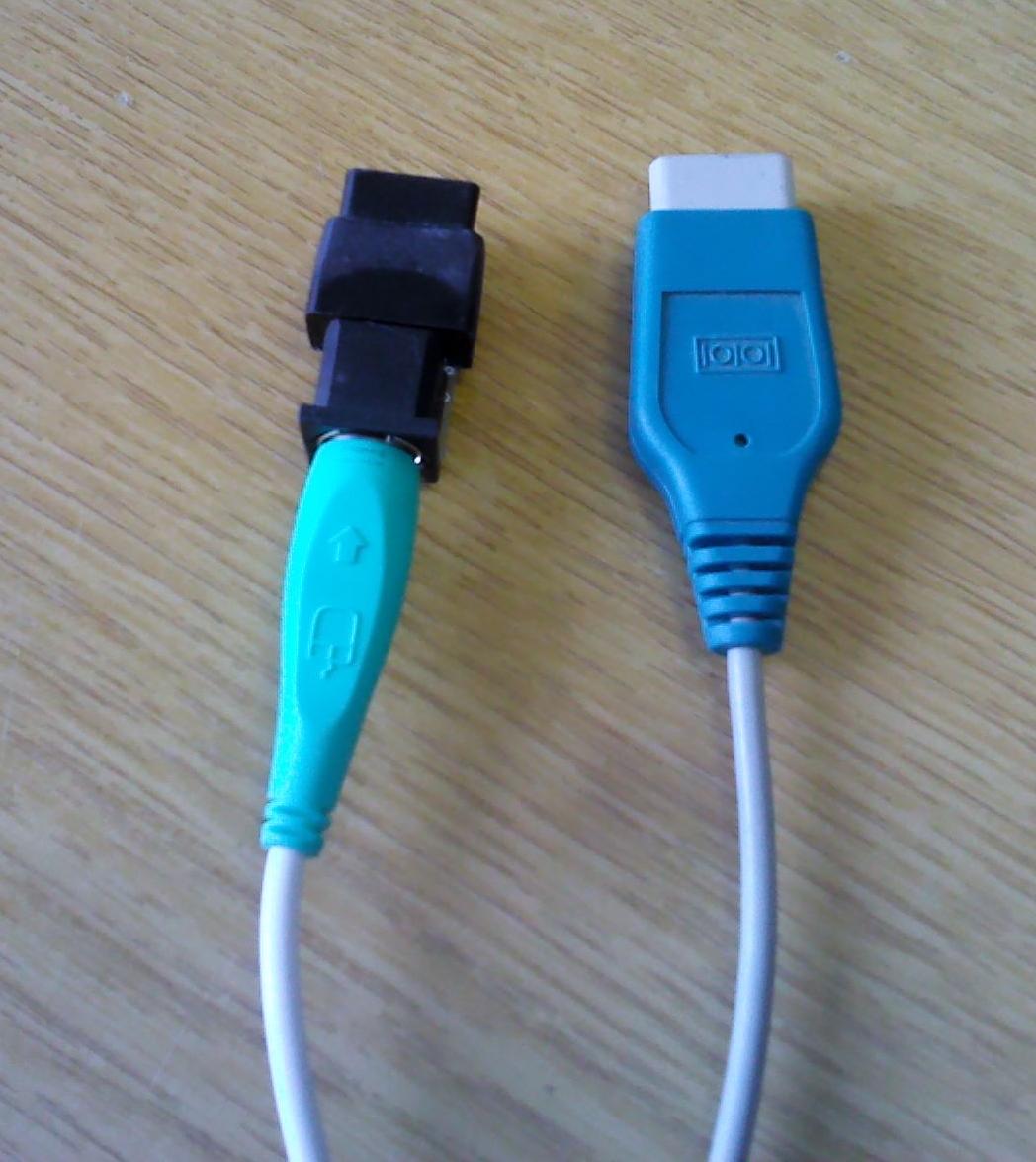

Így méretileg alig nagyobb, mint egy hagyományos egér csatlakozó, ahogy az alábbi képen látszik is:
Az adapter tesztelve lett a következő gépeken Amiga 500, Amiga 600, Amiga 1200, Amiga 2000, Amiga 4000, Atari 520ST, Atari 1040ST...
Sajnos azt is meg kell említeni, hogy azért az összes létező Amiga és Atari géppel nem lett kipróbálva és kaptam olyan visszajelzést, hogy
például az Atari 520ST-FM vagy 520ST-E gépeknél a "süllyesztett" egér port miatt még ez a kis adapter sem fér be, annyira szűk a hely.
Ilyen esetekben például egy D-SUB hosszabbító vagy toldó lehet a megoldás.
Mint említve lett, kétféle üzemmódban is használható az adapter, Amiga vagy Atari ST gépekhez.
A visszajelzések és igények alapján, a korábbi változatoktól eltérően ezt ki lehet választani jumpereléssel.
A jumperelés fix kivitelű, tehát forrasztással van megoldva. Sajnos más megoldás nem nagyon kivitelezhető helyhiány miatt.
Nem lehetetlen azért házilag is átállítani, az ábrákon pirossal jelzett 2 darab jumpert kell átforrasztani vízszintes vagy függőleges állásba.

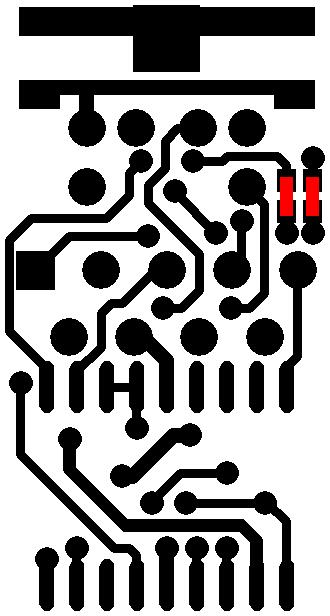

PS/2-es adapter esetén az alábbi ábra mutatja az "Amiga" üzemmódra jumperelt állapotot hátulnézetből:
PS/2-es adapter esetén a következő ábra mutatja az "Atari ST" üzemmódra jumperelt állapotot hátulnézetből:

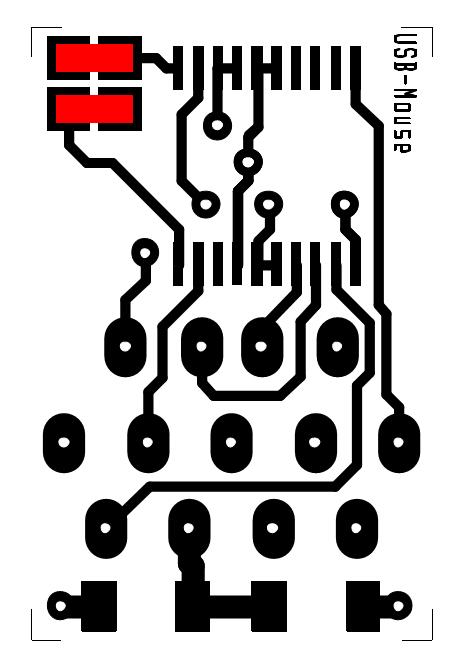

Az újabb USB-s adapter esetén pedig az alábbi ábra mutatja az "Amiga" üzemmódra jumperelt állapotot hátulnézetből:
Az újabb USB-s adapter esetén a következő ábra mutatja az "Atari ST" üzemmódra jumperelt állapotot hátulnézetből:
Szándékosan hagytam a végére az egér görgő támogatást. Az eszköz elvileg tudja kezelni az egér görgetést, a külföldi oldalak leírásai alapján.
Azért írtam, hogy elvileg, mert az eszköz hardveresen és szoftveresen is tartalmazza a görgetéshez szükséges funkciókat, de tesztelni
még nem tudtam, kénytelen vagyok a leírásokra hagyatkozni.
Bízom benne, hogy nálam sokkal jobban hozzá értők (ami nem nehéz) meg tudják oldani a szoftver telepítését.
Közlök néhány linket a fellelhető driverekről:
http://www.elbox.com/products/cocolino.html
http://aminet.net/package/util/mouse/FreeWheel
Folytatás következik!
